气柜维修施工方案

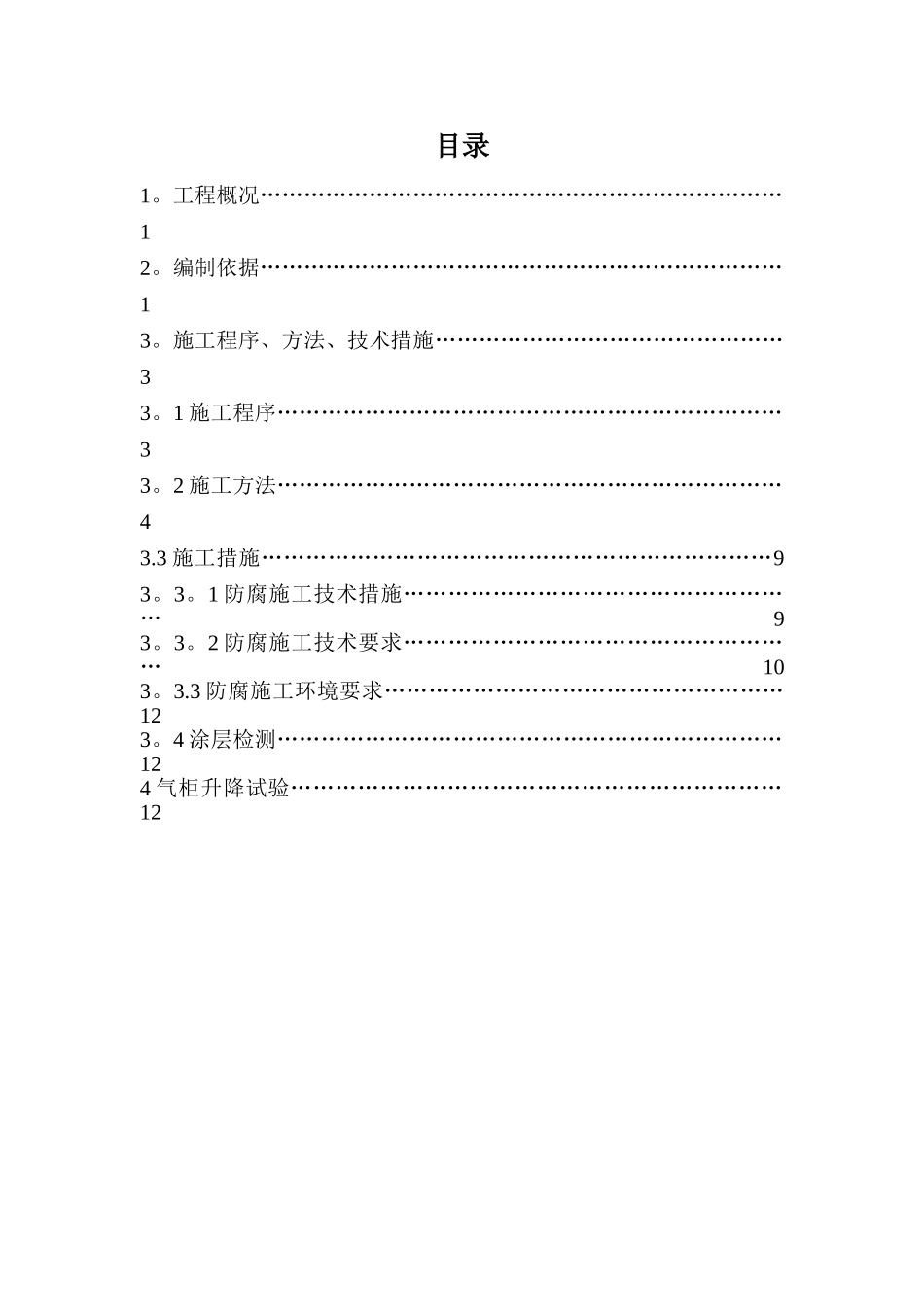

50000m3低压湿式气柜维护保养检修施工方案山西省工业设备安装有限公司二○一四年八月目录1。工程概况………………………………………………………………12。编制依据………………………………………………………………13。施工程序、方法、技术措施…………………………………………33。1 施工程序……………………………………………………………33。2 施工方法……………………………………………………………43.3 施工措施……………………………………………………………93。3。1 防腐施工技术措施………………………………………………93。3。2 防腐施工技术要求………………………………………………103。3.3 防腐施工环境要求………………………………………………123。4 涂层检测……………………………………………………………124 气柜升降试验…………………………………………………………121、工程概况本工程气柜为 50000m³ 低压湿式螺旋气柜,位于太原市清徐县美锦工业园区.气柜水槽外部直径 46 米,共分为一带水槽,二、三、四带筒节，上部为钟罩,设计总高度约为 50 米。现在由于滑轮卡滞，螺旋导轨变形,导轮多处从导轨中脱离,致使二、三带不能正常升降，四带和钟罩仍能正常工作。另外,本气柜内贮存的介质为焦炉煤气,内含酸性水、H2S、SO2 强腐蚀性物质，加上气柜的结构和启动方式对气柜腐蚀造成一定影响，煤气常年侵蚀，现气柜中节部分带板出现漏气，塔体外部防腐层脱落锈蚀严重,需要对外部结构进行防腐处理。受业主委托，由我公司承担此项任务。根据现场情况，本气出现脱轨的情况可能原因如下:1.升降过程中遇到大风,筒体偏移2.出现卡滞未及时发现,及时处理3.配重出现不平衡4.筒体变形出现卡滞未及时发现处理5.局部托轮转动不灵未及时处理2、编制依据2。1 美锦集团的 50000m3低压湿式螺旋气柜施工图纸2。2 《钢制低压湿式气柜》HG20517—922。3 《金属焊接结构湿式气柜施工及验收法律规范》HGJ212—922.4《钢结构工程施工及验收法律规范》GB50205-20012.5《涂装前钢材表面锈蚀等级和除锈等级》（GB8923—88)2。6《钢质管道及储罐防腐控制工程设计法律规范》（SY0007-99);3、施工程序、方法、技术措施3.1 施工程序3.2 施工方法 本方案分为两部分,一是气柜本体调整到位,恢复原位,能顺利升降；二是设备本体防腐处理，保持表面防腐有效. 施工前准备：本体内部气体置换气体检验水槽泄水清理水槽气柜本体技术检...
