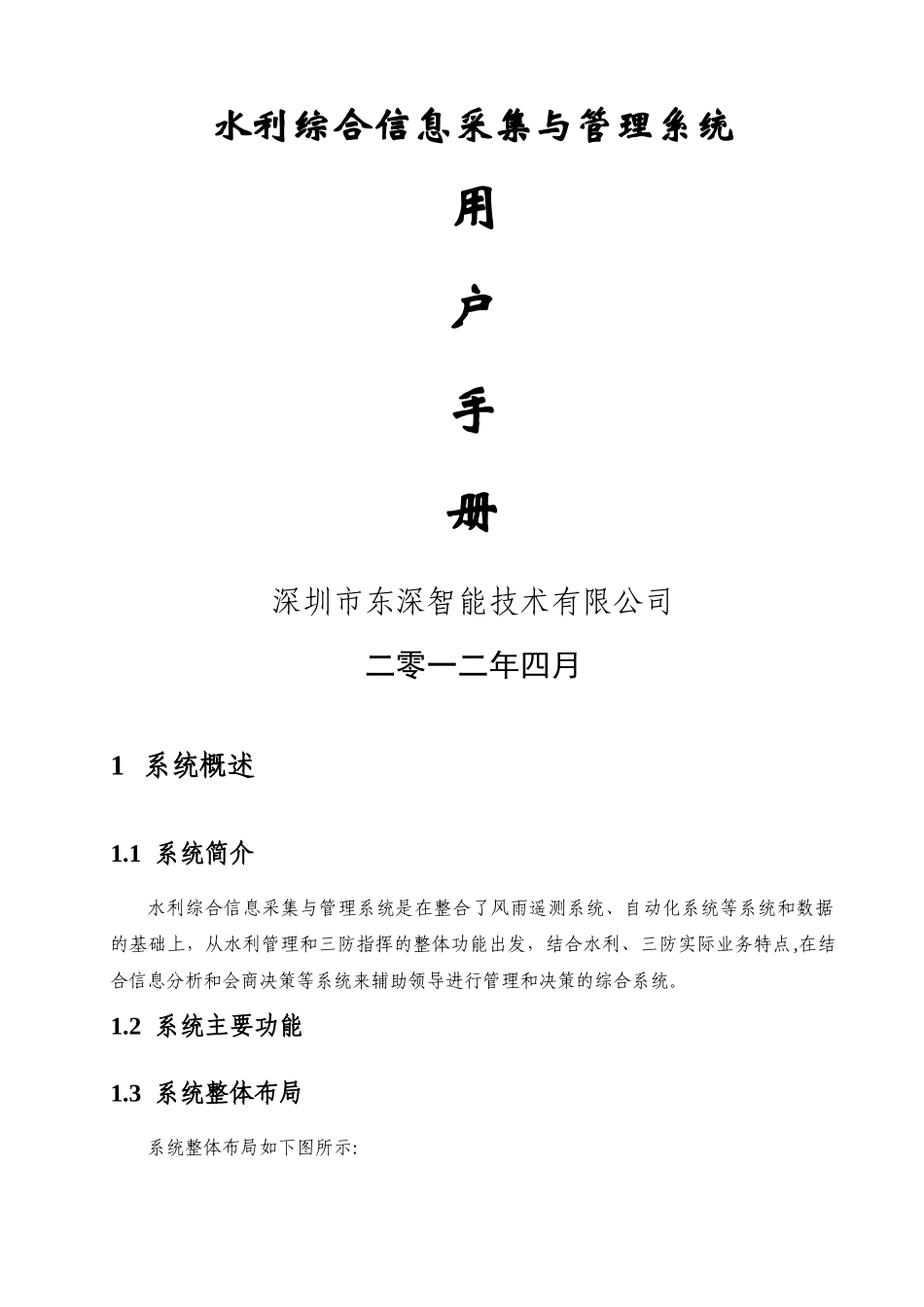

水利综合信息采集与管理系统用户手册深圳市东深智能技术有限公司二零一二年四月1 系统概述1.1 系统简介水利综合信息采集与管理系统是在整合了风雨遥测系统、自动化系统等系统和数据的基础上，从水利管理和三防指挥的整体功能出发，结合水利、三防实际业务特点,在结合信息分析和会商决策等系统来辅助领导进行管理和决策的综合系统。1.2 系统主要功能1.3 系统整体布局系统整体布局如下图所示:(1）窗口顶部是系统名称标记和各子系统的名称标记；（2）界面左侧是各子系统的模块显示区;(3）系统界面中间大部区域是地图操作区域，主要展示地图数据、实时信息和一些重要的业务数据，其上部为 GIS 工具栏，可自动隐藏，界面下侧有两个小按钮，是预警信息和实时险情的提示框；（4）界面右侧部分为地图数据操作框，主要涉及对地图元素的查询、动态增删查改和统计等功能;2 实时信息监视子系统2.1 概述实时信息监视子系统主要是向用户提供实时汛情、工情自动监视等服务,以完全自动、直观醒目的方式向值班人员提供单点和区域的实时汛情、各类工情实时运行情况。目的是建立一个自动、及时、全面的实时数据监视系统,并能对监视对象做更进一步的查询。2.2 页面布局2.2.1 系统菜单栏主要包括水情监视、三防雨情、气象局雨情、风情信息、视频信息、工情信息、卫星云图和热带气旋,如下图所示：2.2.2 模块菜单栏显示实时信息监视系统的主要模块名称，各模块的功能通过点击菜单栏进行操作。2.2.3 地图显示栏显示项目地各类水利工程的地图，各项实时信息和操作均可以通过地图操作；2.3 水情信息2.3.1 闸站水情1。 单击闸站水情单选按钮，显示主要闸站的闸站分布图和闸站的实时水位,包括内江水位和外江水位(个别站点只有外江水位或内江水位)，如图 6.3。1。1 所示：图 6。3。1。12. 地图自动加载水文测站和站点最新水位信息，并根据站点警戒值来进行变颜色提醒警示,即实时水位超过警戒值时,测站标签自动变红;当检测到测站超过 24 小时无数值或数值为空时，显示为“—-"；3. 鼠标移动到站点上方进行单击，会自动显示水情信息 24H 过程线（当前时间到过去 24 小时）；过程线提示界面上有“15 日"和“详细查询"，单击按钮分别进入前 15日水位和详细水位查询界面进行操作；鼠标移至过程线上的时候，自动提示但前水位实时值和当前时间;点击右上角按钮来关闭改窗体。如图 6.3.1.2~图 6.3。1.5 所示： 图 6.3。1。2图 6.3。1.3图 6.3.1.4图 6...
