水暖节能施工方案

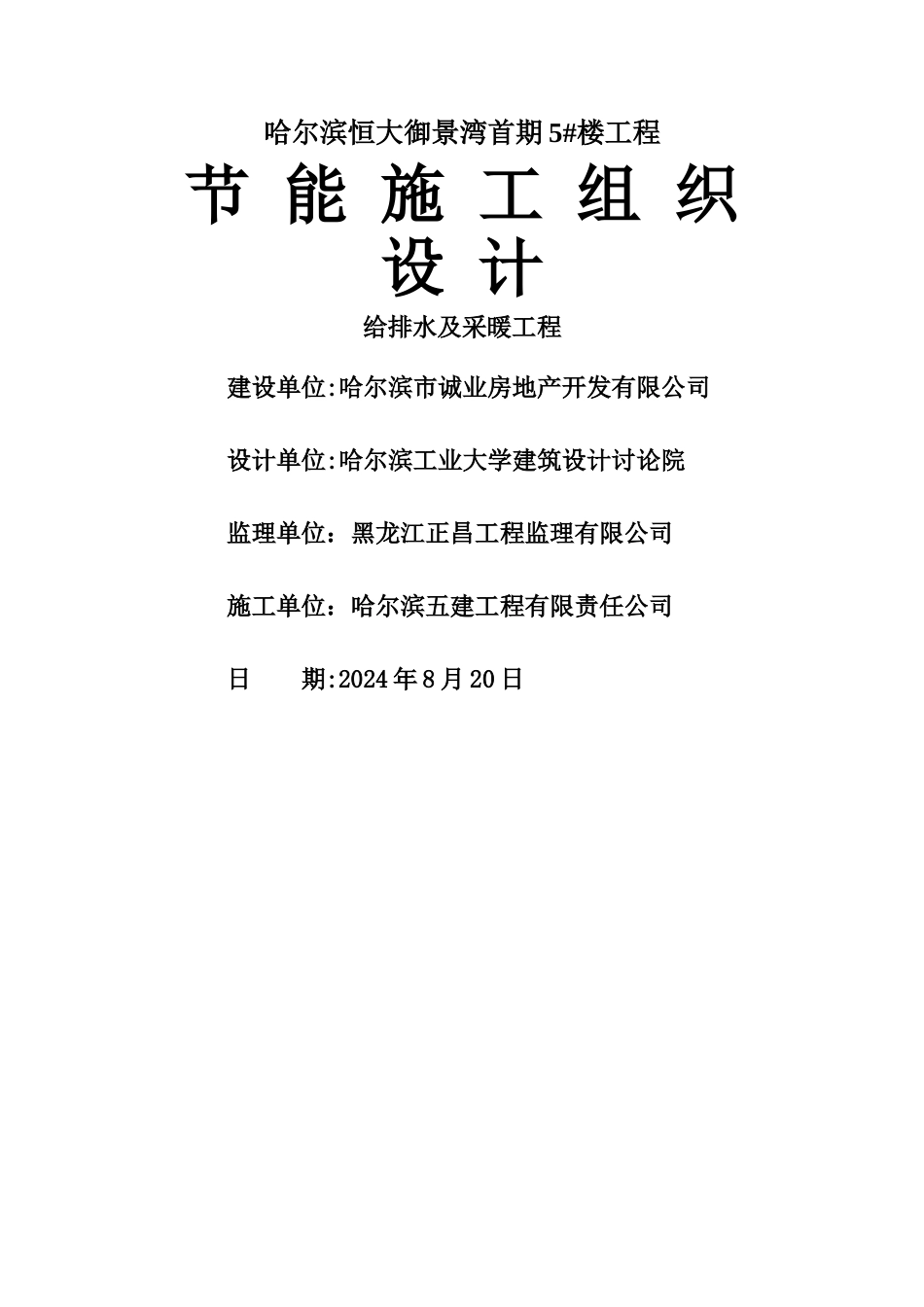

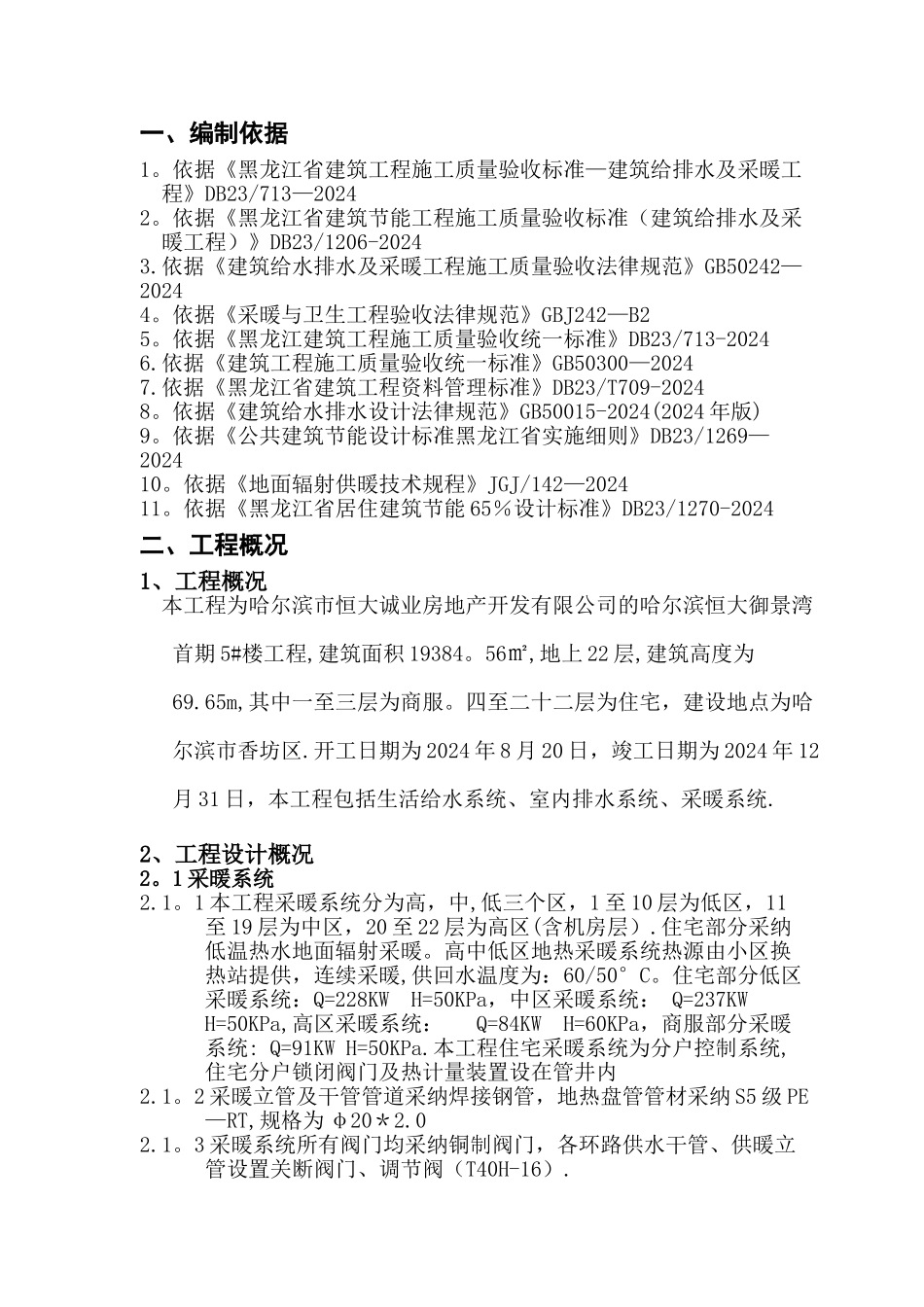

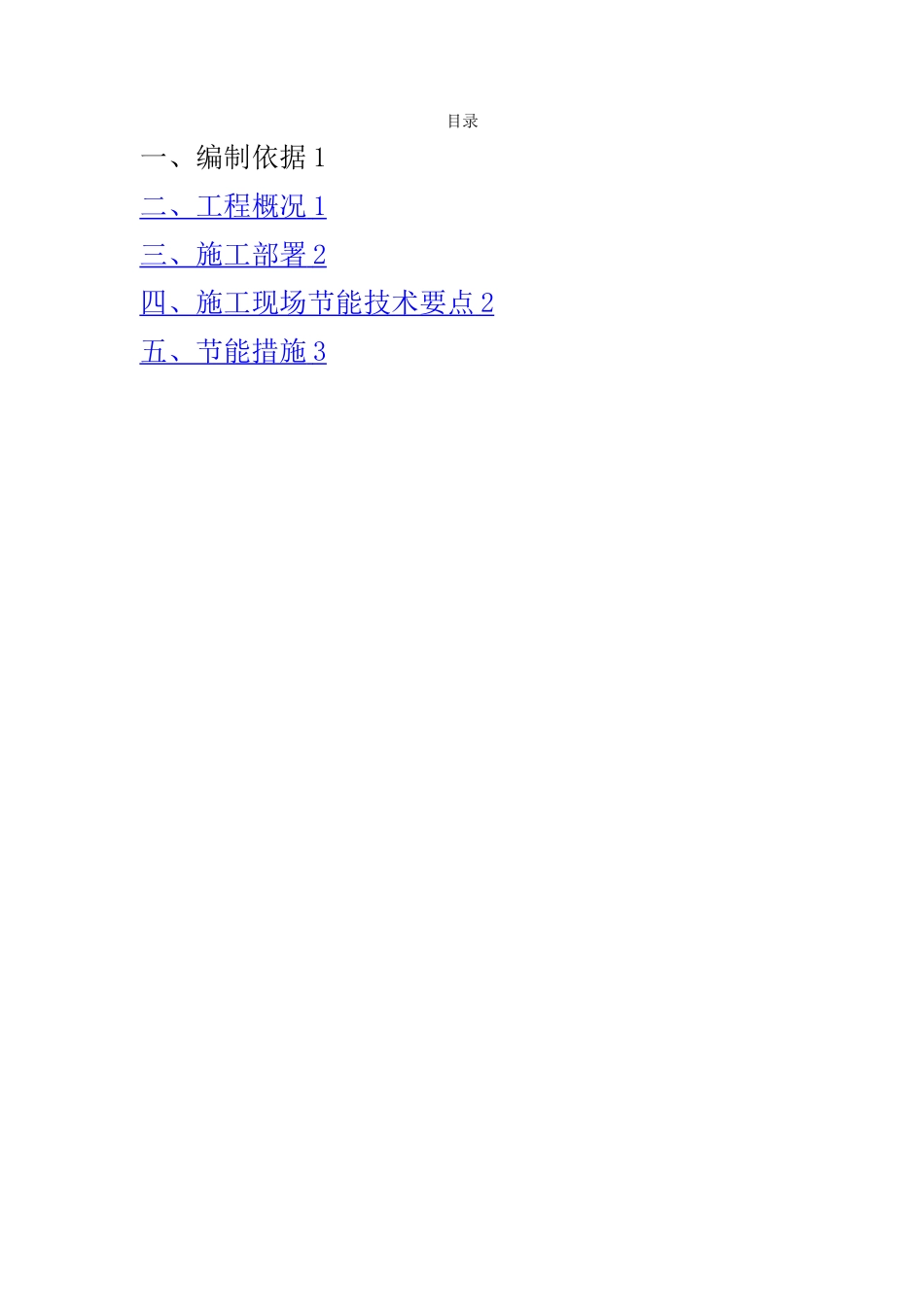

哈尔滨恒大御景湾首期 5#楼工程节 能 施 工 组 织 设 计给排水及采暖工程建设单位:哈尔滨市诚业房地产开发有限公司设计单位:哈尔滨工业大学建筑设计讨论院监理单位：黑龙江正昌工程监理有限公司施工单位：哈尔滨五建工程有限责任公司日 期:2024 年 8 月 20 日目录一、编制依据 1二、工程概况 1 三、施工部署 2 四、施工现场节能技术要点 2 五、节能措施 3 一、编制依据1。依据《黑龙江省建筑工程施工质量验收标准—建筑给排水及采暖工程》DB23/713—20242。依据《黑龙江省建筑节能工程施工质量验收标准（建筑给排水及采暖工程）》DB23/1206-20243.依据《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—20244。依据《采暖与卫生工程验收法律规范》GBJ242—B25。依据《黑龙江建筑工程施工质量验收统一标准》DB23/713-20246.依据《建筑工程施工质量验收统一标准》GB50300—20247.依据《黑龙江省建筑工程资料管理标准》DB23/T709-20248。依据《建筑给水排水设计法律规范》GB50015-2024(2024 年版)9。依据《公共建筑节能设计标准黑龙江省实施细则》DB23/1269—202410。依据《地面辐射供暖技术规程》JGJ/142—202411。依据《黑龙江省居住建筑节能 65％设计标准》DB23/1270-2024二、工程概况1、工程概况本工程为哈尔滨市恒大诚业房地产开发有限公司的哈尔滨恒大御景湾首期 5#楼工程,建筑面积 19384。56㎡,地上 22 层,建筑高度为69.65m,其中一至三层为商服。四至二十二层为住宅，建设地点为哈尔滨市香坊区.开工日期为 2024 年 8 月 20 日，竣工日期为 2024 年 12月 31 日，本工程包括生活给水系统、室内排水系统、采暖系统.2、工程设计概况2。1 采暖系统2.1。1 本工程采暖系统分为高，中,低三个区，1 至 10 层为低区，11至 19 层为中区，20 至 22 层为高区(含机房层）.住宅部分采纳低温热水地面辐射采暖。高中低区地热采暖系统热源由小区换热站提供，连续采暖,供回水温度为：60/50°C。住宅部分低区采暖系统：Q=228KW H=50KPa，中区采暖系统： Q=237KW H=50KPa,高区采暖系统： Q=84KW H=60KPa，商服部分采暖系统: Q=91KW H=50KPa.本工程住宅采暖系统为分户控制系统,住宅分户锁闭阀门及热计量装置设在管井内2.1。2 采暖立管及干管管道采纳焊接钢管，地热盘管管材采纳 S5 级 PE—RT,规格为 φ20＊2.02.1。3 采暖系统所有阀门均采纳铜制阀门，各环路供水干管、供暖立管设置关断阀门、...
