水污染控制工程课程设计(SBR工艺)VIP专享

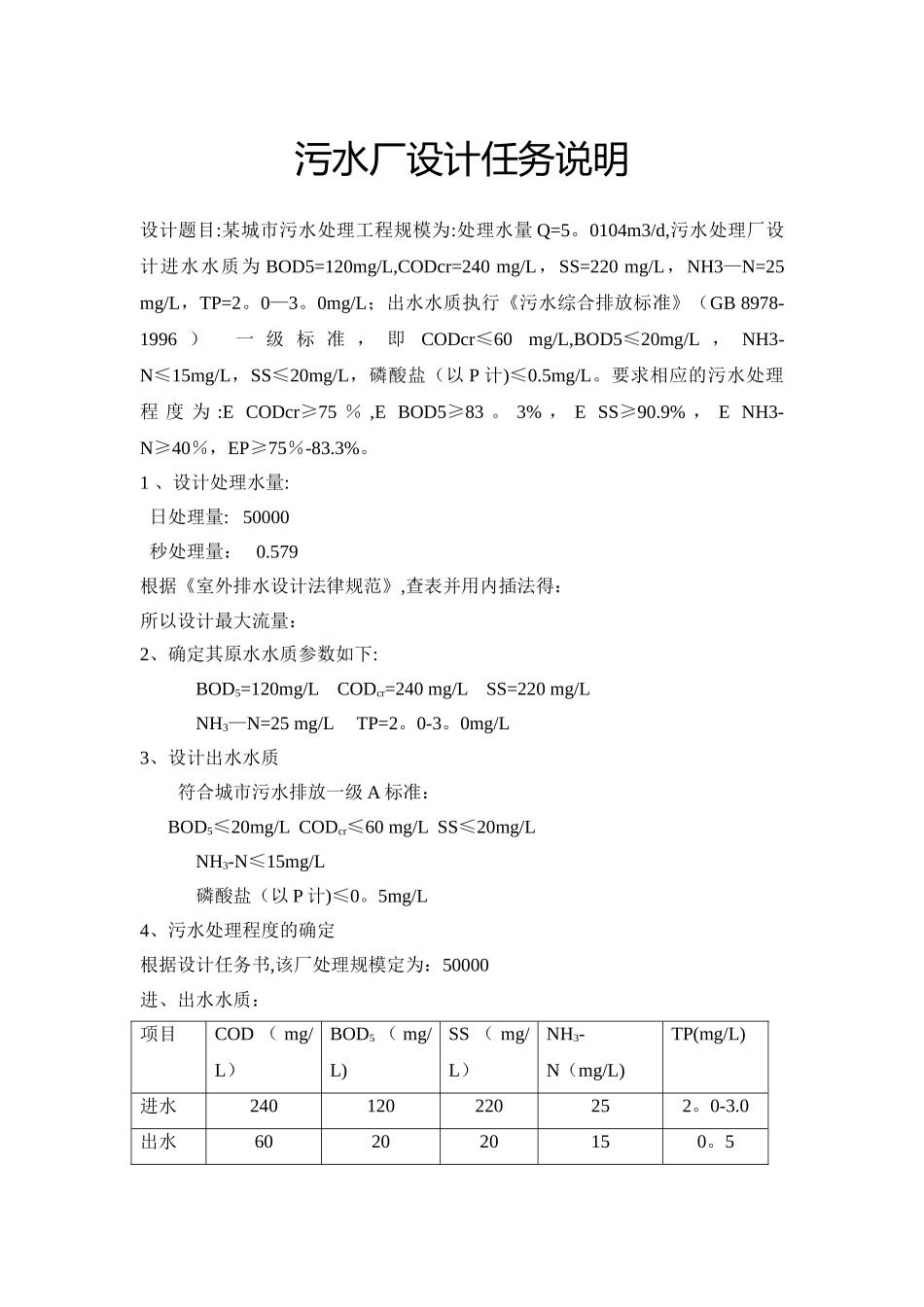

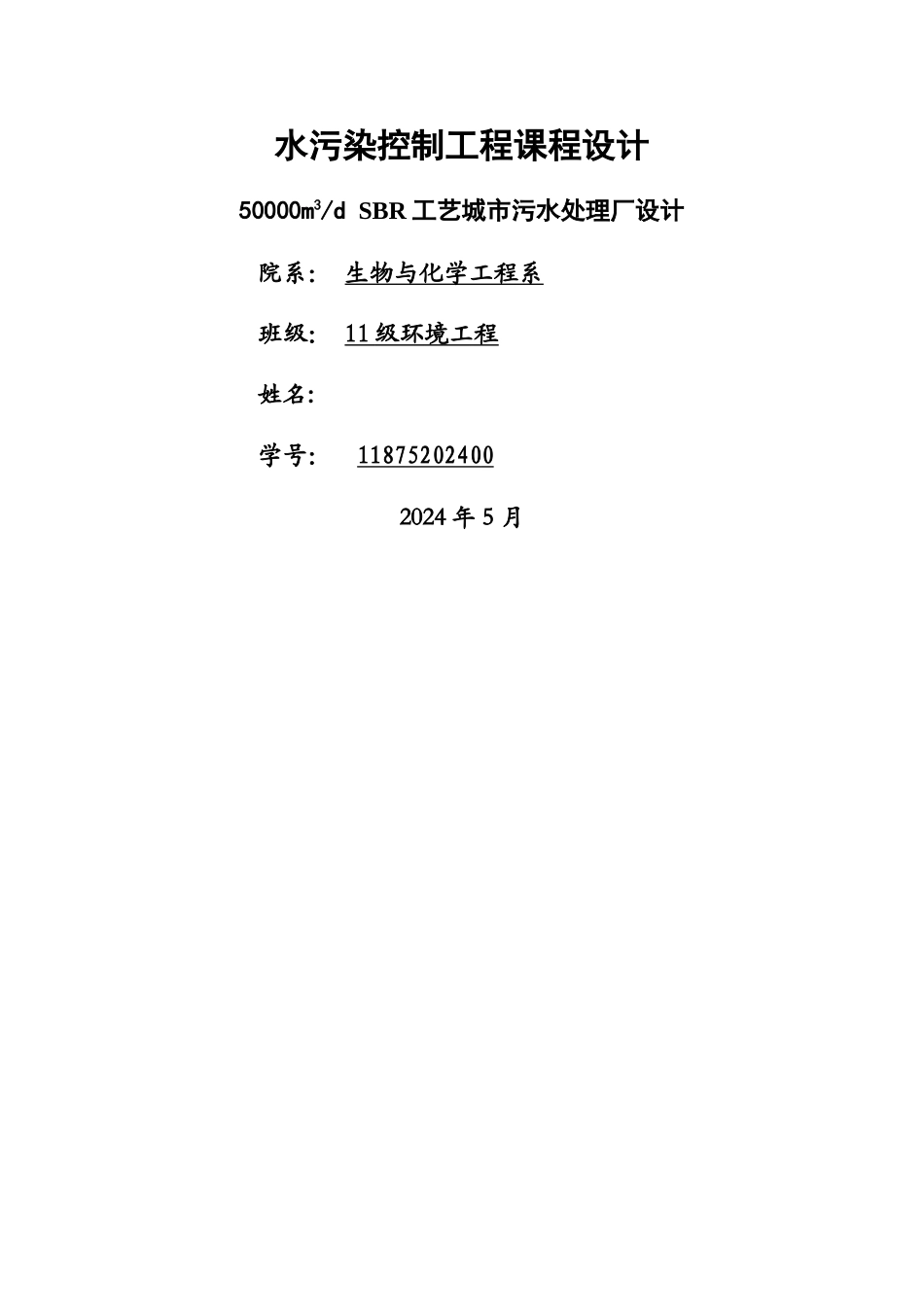

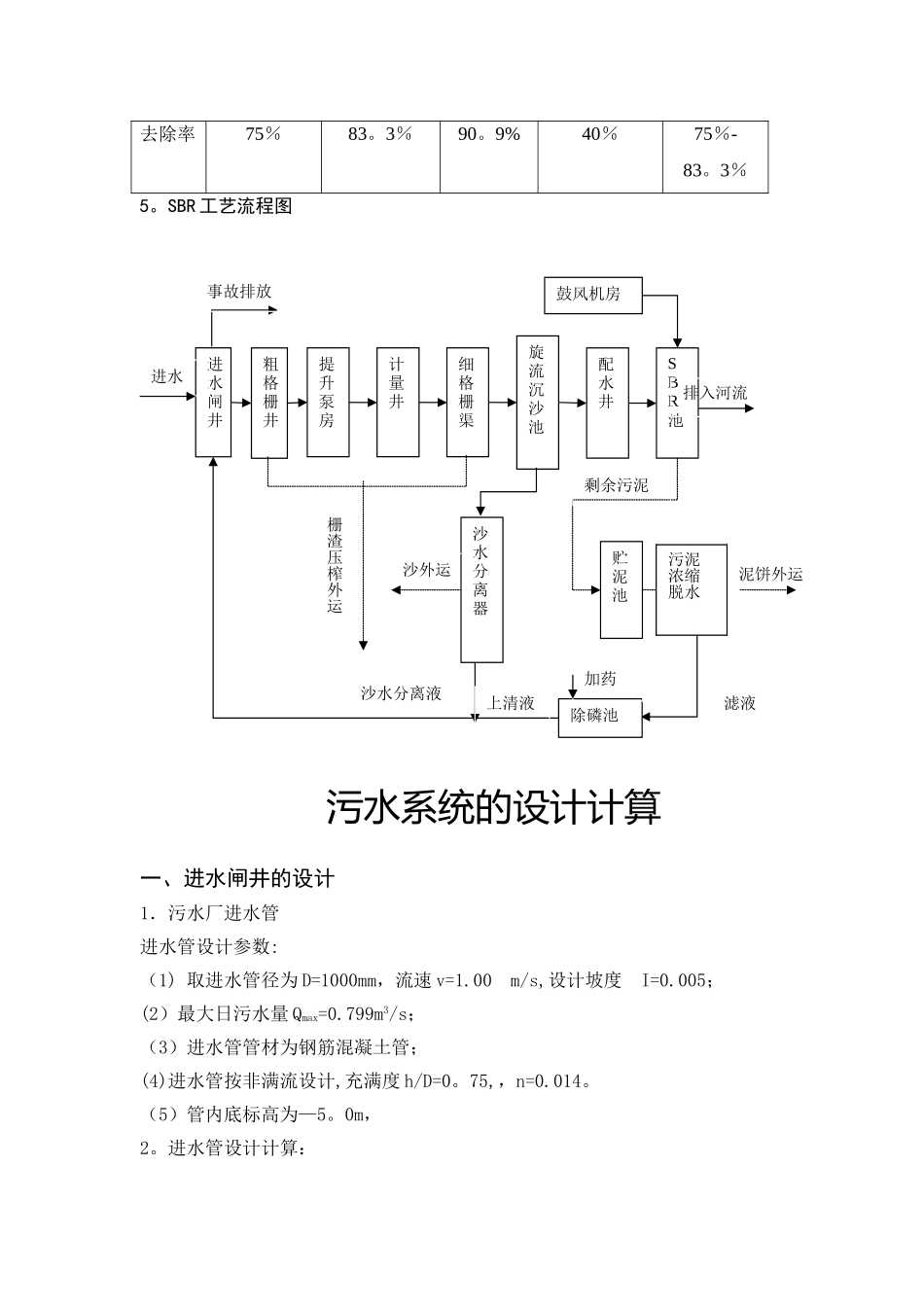

水污染控制工程课程设计50000m3/d SBR 工艺城市污水处理厂设计院系： 生物与化学工程系班级： 11 级环境工程 姓名: 学号： 1187520240 0 2024 年 5 月污水厂设计任务说明设计题目:某城市污水处理工程规模为:处理水量 Q=5。0104m3/d,污水处理厂设计进水水质为 BOD5=120mg/L,CODcr=240 mg/L，SS=220 mg/L，NH3—N=25 mg/L，TP=2。0—3。0mg/L；出水水质执行《污水综合排放标准》（GB 8978-1996 ） 一 级 标 准 ， 即CODcr≤60 mg/L,BOD5≤20mg/L ， NH3-N≤15mg/L，SS≤20mg/L，磷酸盐（以 P 计)≤0.5mg/L。要求相应的污水处理程 度 为 :E CODcr≥75 ％ ,E BOD5≥83 。 3% ， E SS≥90.9% ， E NH3-N≥40％，EP≥75％-83.3%。1 、设计处理水量: 日处理量: 50000 秒处理量： 0.579根据《室外排水设计法律规范》,查表并用内插法得：所以设计最大流量：2、确定其原水水质参数如下:BOD5=120mg/L CODcr=240 mg/L SS=220 mg/L NH3—N=25 mg/L TP=2。0-3。0mg/L 3、设计出水水质符合城市污水排放一级 A 标准： BOD5≤20mg/L CODcr≤60 mg/L SS≤20mg/L NH3-N≤15mg/L 磷酸盐（以 P 计)≤0。5mg/L4、污水处理程度的确定根据设计任务书,该厂处理规模定为：50000进、出水水质：项目COD （ mg/L）BOD5 （ mg/L)SS （ mg/L）NH3-N（mg/L)TP(mg/L)进水240120220252。0-3.0出水602020150。5去除率75％83。3％90。9%40％75％-83。3％5。SBR 工艺流程图污水系统的设计计算一、进水闸井的设计1．污水厂进水管 进水管设计参数: （1) 取进水管径为 D=1000mm，流速 v=1.00 m/s,设计坡度 I=0.005； (2）最大日污水量 Qmax=0.799m3/s； （3）进水管管材为钢筋混凝土管； (4)进水管按非满流设计,充满度 h/D=0。75,，n=0.014。 （5）管内底标高为—5。0m，2。进水管设计计算： 栅渣压榨外运进水闸井粗格栅井提升泵房计量井细格栅渠 旋流沉沙池配水井SBR池沙水分离器鼓风机房贮泥池剩余污泥除磷池滤液加药沙水分离液上清液沙外运事故排放进水排入河流泥饼外运污泥浓缩脱水(1)充满度 h/D=0。75，则有效水深 h=1000×0。75=750mm； （2)已知管内底标高为-5m，则水面标高为:-5。0+0.75=-4.25m；(3）管顶标高为：-5。0 +1。0=—4。0m; （4）进水管水面距地面距离 0。0—4.25=4。25m。2．进水闸井参数设计 进水闸井的作用是汇合各种来水以改变进水方向，保证进水稳定性。进水闸...
