水泵房安装施工方案---副本

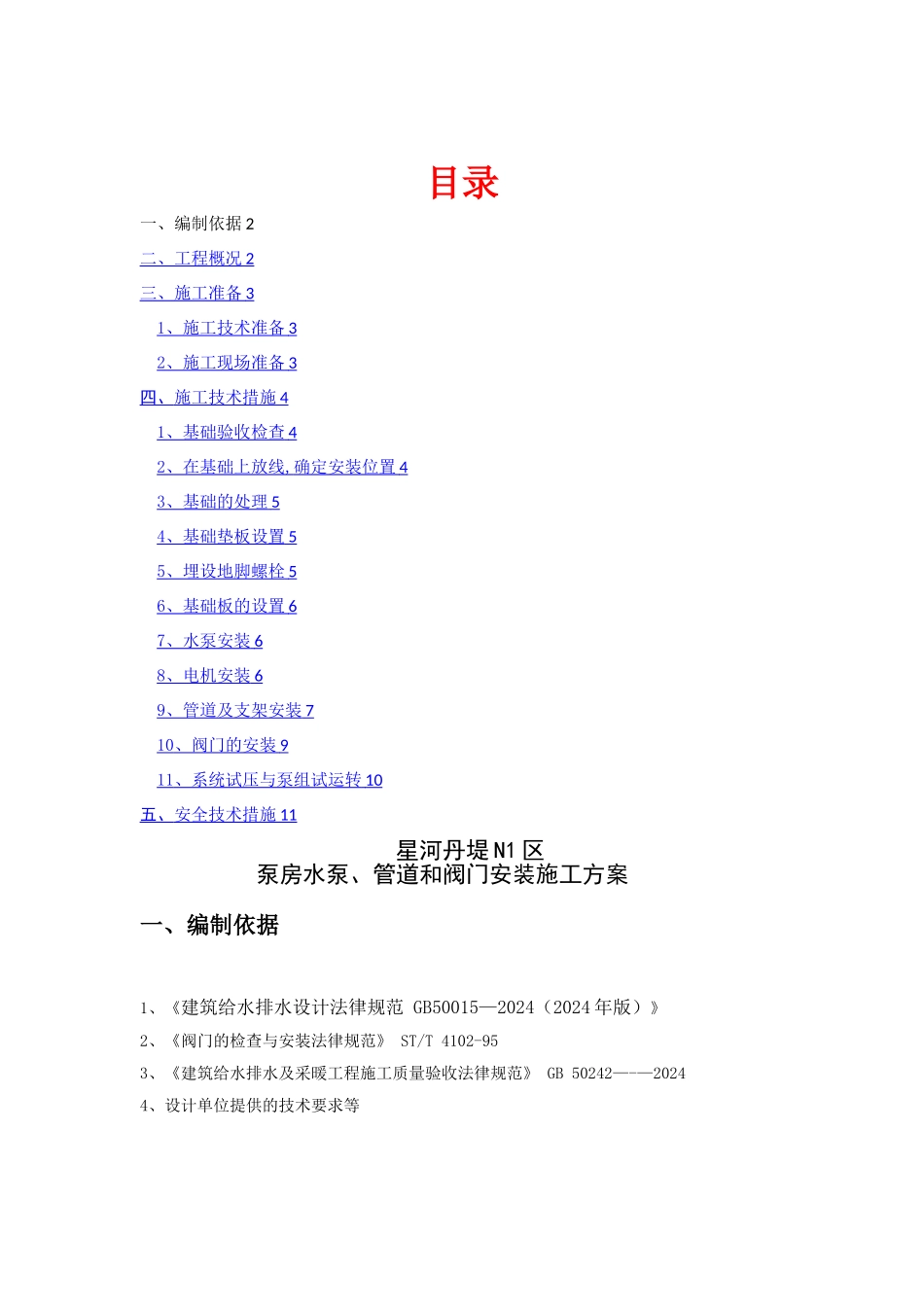

水泵房安装施工方案---副本_第1页
1/11

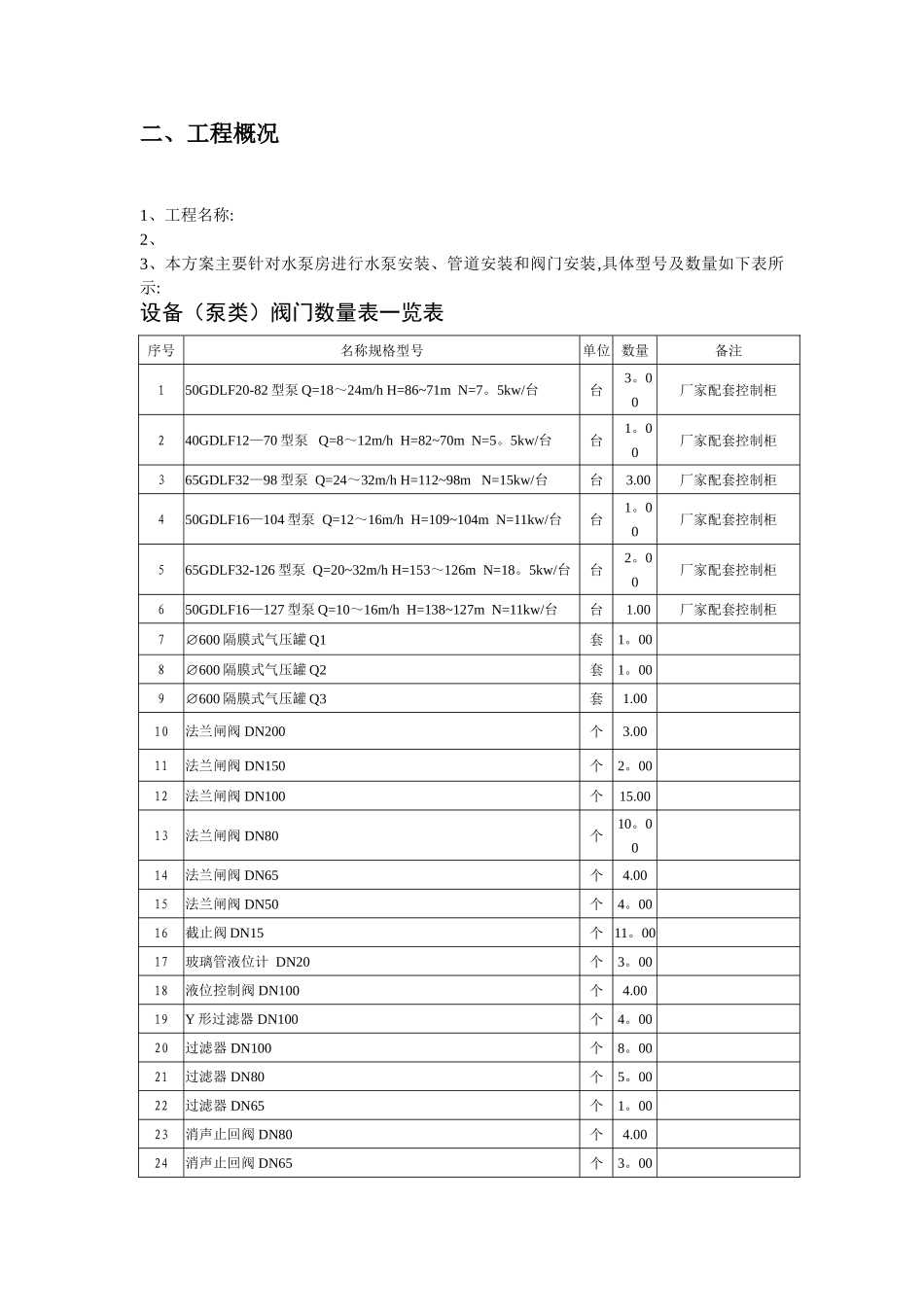

水泵房安装施工方案---副本_第2页
2/11

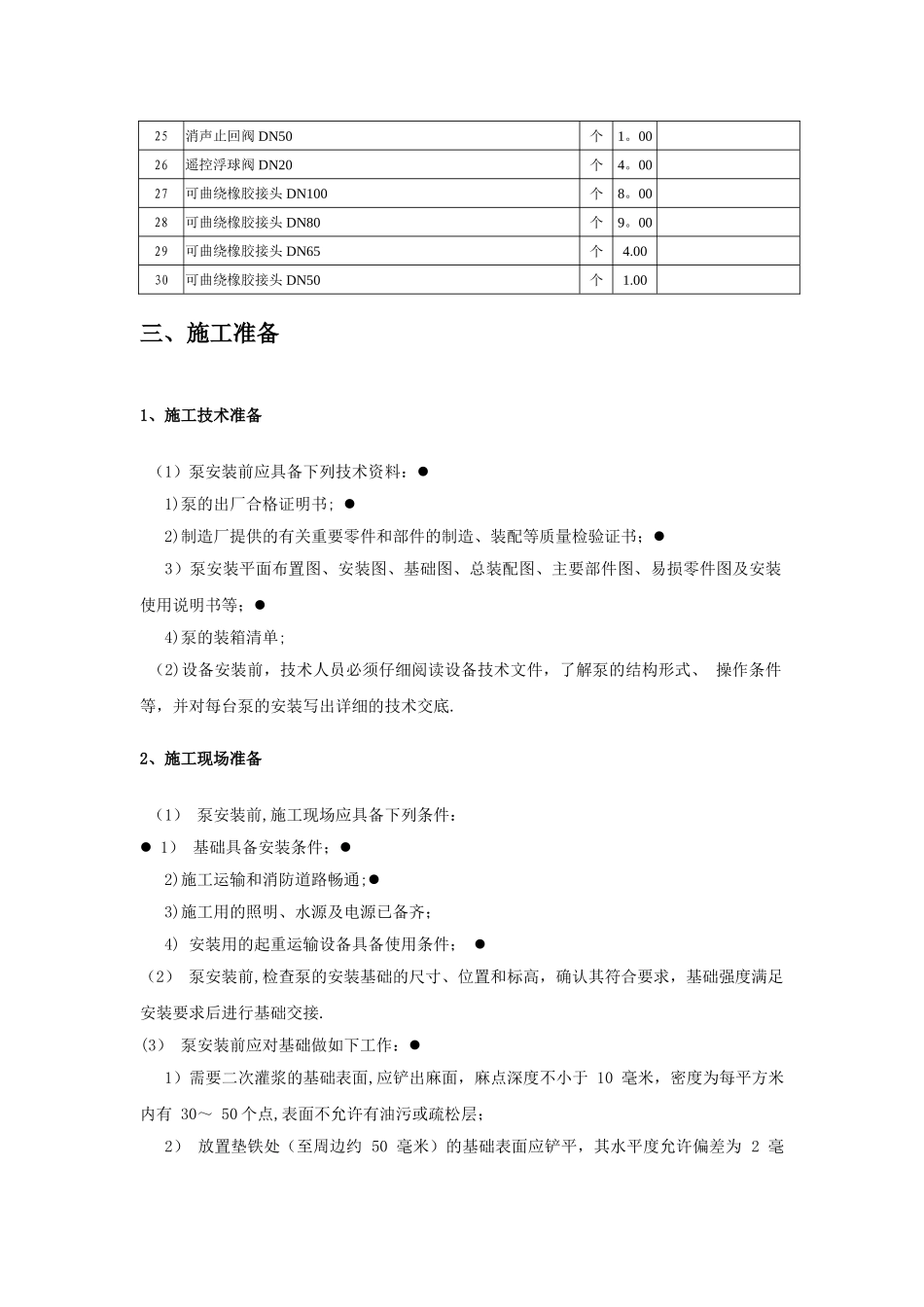

水泵房安装施工方案---副本_第3页
3/11
目录一、编制依据 2二、工程概况 2 三、施工准备 3 1 、施工技术准备 3 2 、施工现场准备 3 四、 施工技术措施 4 1 、基础验收检查 4 2 、在基础上放线 , 确定安装位置 4 3 、基础的处理 5 4 、基础垫板设置 5 5 、埋设地脚螺栓 5 6 、基础板的设置 6 7 、水泵安装 6 8 、电机安装 6 9 、管道及支架安装 7 10 、阀门的安装 9 11 、系统试压与泵组试运转 10 五、 安全技术措施 11 星河丹堤 N1 区泵房水泵、管道和阀门安装施工方案一、编制依据1、《建筑给水排水设计法律规范 GB50015—2024(2024 年版)》2、《阀门的检查与安装法律规范》 ST/T 4102-953、《建筑给水排水及采暖工程施工质量验收法律规范》 GB 50242—-—20244、设计单位提供的技术要求等二、工程概况1、工程名称:2、3、本方案主要针对水泵房进行水泵安装、管道安装和阀门安装,具体型号及数量如下表所示:设备(泵类)阀门数量表一览表序号名称规格型号单位 数量备注150GDLF20-82 型泵 Q=18~24m/h H=86~71m N=7。5kw/台 台 3。00 厂家配套控制柜240GDLF12—70 型泵 Q=8~12m/h H=82~70m N=5。5kw/台台 1。00 厂家配套控制柜365GDLF32—98 型泵 Q=24~32m/h H=112~98m N=15kw/台台 3.00 厂家配套控制柜450GDLF16—104 型泵 Q=12~16m/h H=109~104m N=11kw/台台 1。00 厂家配套控制柜565GDLF32-126 型泵 Q=20~32m/h H=153~126m N=18。5kw/台台 2。00 厂家配套控制柜650GDLF16—127 型泵 Q=10~16m/h H=138~127m N=11kw/台 台 1.00 厂家配套控制柜7∅600 隔膜式气压罐 Q1套1。00 8∅600 隔膜式气压罐 Q2套1。00 9∅600 隔膜式气压罐 Q3套1.00 10法兰闸阀 DN200个3.00 11法兰闸阀 DN150个2。00 12法兰闸阀 DN100个15.00 13法兰闸阀 DN80个10。00 14法兰闸阀 DN65个4.00 15法兰闸阀 DN50个4。00 16截止阀 DN15个 11。00 17玻璃管液位计 DN20个3。00 18液位控制阀 DN100个4.00 19Y 形过滤器 DN100个4。00 20过滤器 DN100个8。00 21过滤器 DN80个5。00 22过滤器 DN65个1。00 23消声止回阀 DN80个4.00 24消声止回阀 DN65个3。00 25消声止回阀 DN50个1。00 26遥控浮球阀 DN20个4。00 27可曲绕橡胶接头 DN100个8。00 28可曲绕橡胶接头 DN80个9。00 29可曲绕橡胶接头 DN65个4.00 30可曲绕橡胶接头 DN50个1.00 三、施工准备1、施工...
