水表安装技术标准

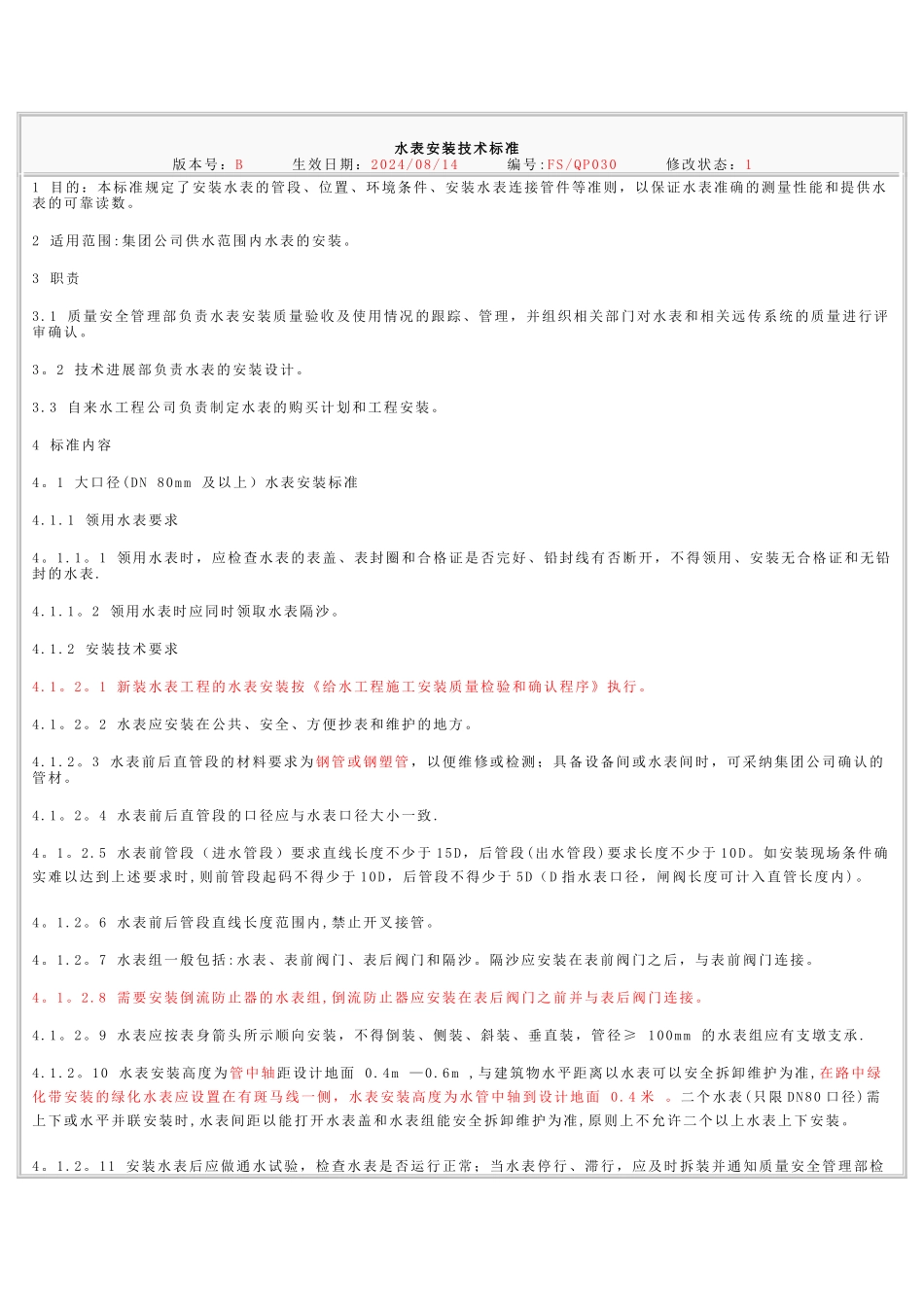

水表安装技术标准 版本号：B 生效日期：2024/08/14 编号:FS/QP030 修改状态：11 目的：本标准规定了安装水表的管段、位置、环境条件、安装水表连接管件等准则，以保证水表准确的测量性能和提供水表的可靠读数。 2 适用范围:集团公司供水范围内水表的安装。 3 职责 3.1 质量安全管理部负责水表安装质量验收及使用情况的跟踪、管理，并组织相关部门对水表和相关远传系统的质量进行评审确认。 3。2 技术进展部负责水表的安装设计。 3.3 自来水工程公司负责制定水表的购买计划和工程安装。 4 标准内容 4。1 大口径(DN 80mm 及以上）水表安装标准 4.1.1 领用水表要求 4。1.1。1 领用水表时，应检查水表的表盖、表封圈和合格证是否完好、铅封线有否断开，不得领用、安装无合格证和无铅封的水表. 4.1.1。2 领用水表时应同时领取水表隔沙。 4.1.2 安装技术要求 4.1。2。1 新装水表工程的水表安装按《给水工程施工安装质量检验和确认程序》执行。4.1。2。2 水表应安装在公共、安全、方便抄表和维护的地方。 4.1.2。3 水表前后直管段的材料要求为钢管或钢塑管，以便维修或检测；具备设备间或水表间时，可采纳集团公司确认的管材。 4.1。2。4 水表前后直管段的口径应与水表口径大小一致 . 4。1。2.5 水表前管段（进水管段）要求直线长度不少于 15D，后管段(出水管段)要求长度不少于 10D。如安装现场条件确实难以达到上述要求时,则前管段起码不得少于 10D，后管段不得少于 5D（D 指水表口径，闸阀长度可计入直管长度内 )。 4。1.2。6 水表前后管段直线长度范围内,禁止开叉接管。 4。1.2。7 水表组一般包括:水表、表前阀门、表后阀门和隔沙。隔沙应安装在表前阀门之后，与表前阀门连接。 4。1。2.8 需要安装倒流防止器的水表组,倒流防止器应安装在表后阀门之前并与表后阀门连接。4.1。2。9 水表应按表身箭头所示顺向安装，不得倒装、侧装、斜装、垂直装，管径≥ 100mm 的水表组应有支墩支承. 4.1.2。10 水表安装高度为管中轴距设计地面 0.4m —0.6m ,与建筑物水平距离以水表可以安全拆卸维护为准,在路中绿化带安装的绿化水表应设置在有斑马线一侧，水表安装高度为水管中轴到设计地面 0.4 米 。二个水表(只限 DN80 口径)需上下或水平并联安装时,水表间距以能打开水表盖和水表组能安全拆卸维护为准,原则上不允许二个以上水表上下安装。 4。1.2。11 安装水表后应做通水试验，检查水表是否运行正...
