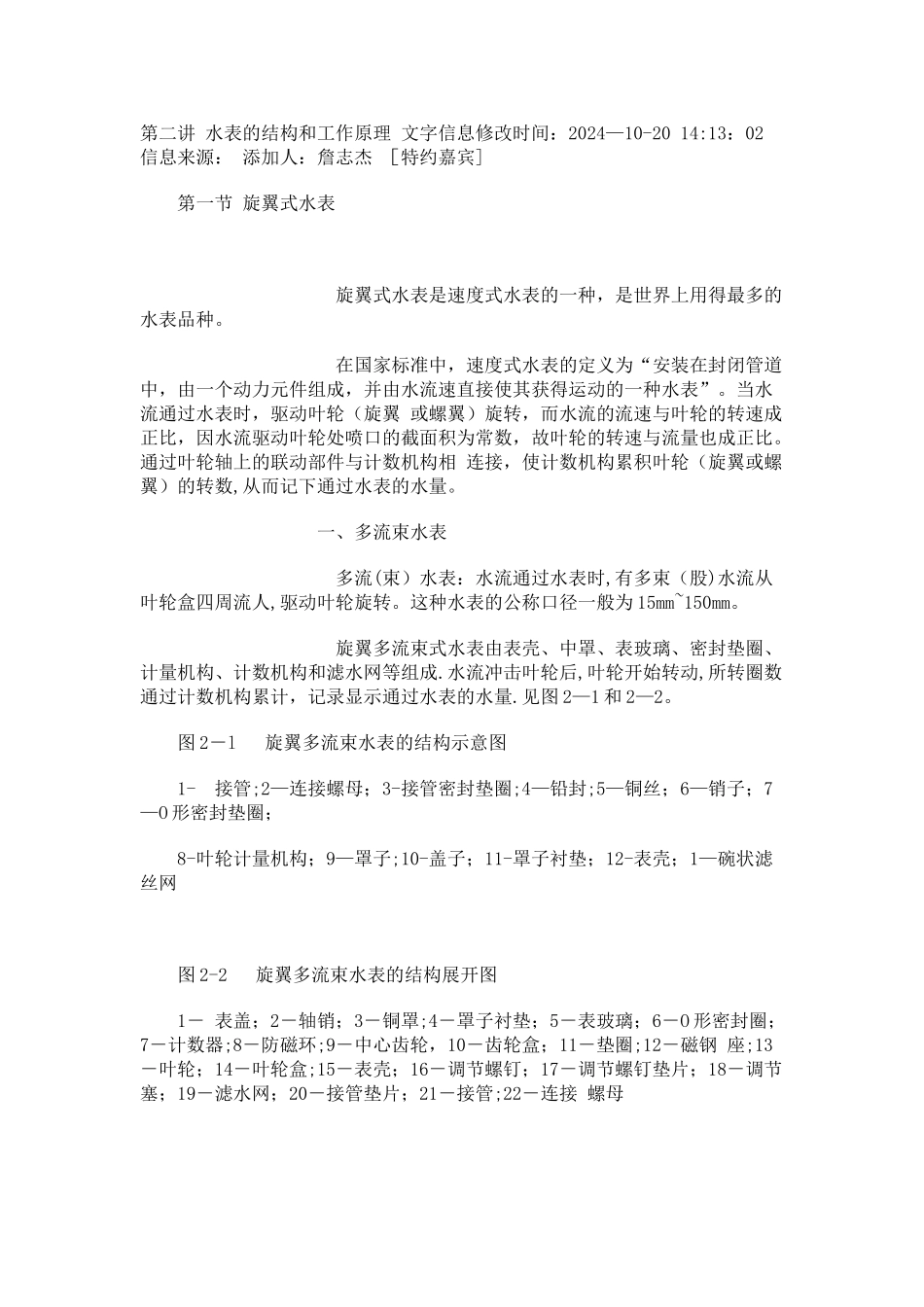

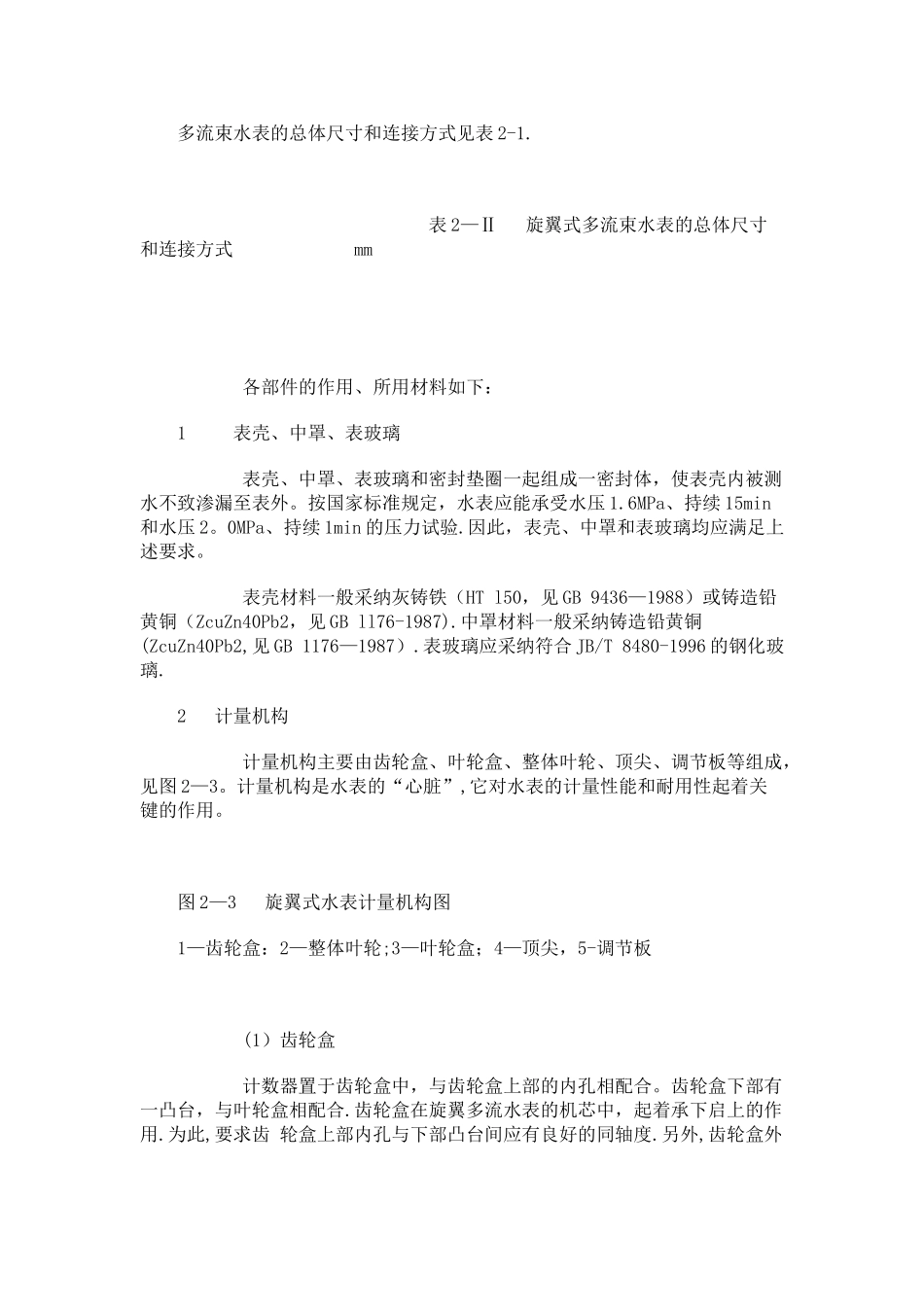

第二讲 水表的结构和工作原理 文字信息修改时间：2024—10-20 14:13：02 信息来源： 添加人：詹志杰 ［特约嘉宾] 第一节 旋翼式水表 旋翼式水表是速度式水表的一种，是世界上用得最多的水表品种。 在国家标准中，速度式水表的定义为“安装在封闭管道中，由一个动力元件组成，并由水流速直接使其获得运动的一种水表”。当水流通过水表时，驱动叶轮（旋翼 或螺翼）旋转，而水流的流速与叶轮的转速成正比，因水流驱动叶轮处喷口的截面积为常数，故叶轮的转速与流量也成正比。通过叶轮轴上的联动部件与计数机构相 连接，使计数机构累积叶轮（旋翼或螺翼）的转数,从而记下通过水表的水量。 一、多流束水表 多流(束）水表：水流通过水表时,有多束（股)水流从叶轮盒四周流人,驱动叶轮旋转。这种水表的公称口径一般为 15mm~150mm。 旋翼多流束式水表由表壳、中罩、表玻璃、密封垫圈、计量机构、计数机构和滤水网等组成.水流冲击叶轮后,叶轮开始转动,所转圈数通过计数机构累计，记录显示通过水表的水量.见图 2—1 和 2—2。图 2－l 旋翼多流束水表的结构示意图1- 接管;2—连接螺母；3-接管密封垫圈;4—铅封;5—铜丝；6—销子；7—O 形密封垫圈；8-叶轮计量机构；9—罩子;10-盖子；11-罩子衬垫；12-表壳；1—碗状滤丝网 图 2-2 旋翼多流束水表的结构展开图1－ 表盖；2－轴销；3－铜罩;4－罩子衬垫；5－表玻璃；6－O 形密封圈；7－计数器;8－防磁环;9－中心齿轮，10－齿轮盒；11－垫圈;12－磁钢 座;13－叶轮；14－叶轮盒;15－表壳；16－调节螺钉；17－调节螺钉垫片；18－调节塞；19－滤水网；20－接管垫片；21－接管;22－连接 螺母 多流束水表的总体尺寸和连接方式见表 2-1. 表 2—Ⅱ 旋翼式多流束水表的总体尺寸和连接方式 mm 各部件的作用、所用材料如下：1 表壳、中罩、表玻璃 表壳、中罩、表玻璃和密封垫圈一起组成一密封体，使表壳内被测水不致渗漏至表外。按国家标准规定，水表应能承受水压 1.6MPa、持续 15min和水压 2。0MPa、持续 1min 的压力试验.因此，表壳、中罩和表玻璃均应满足上述要求。 表壳材料一般采纳灰铸铁（HT l50，见 GB 9436—1988）或铸造铅黄铜（ZcuZn40Pb2，见 GB ll76-1987).中罩材料一般采纳铸造铅黄铜(ZcuZn40Pb2,见 GB 1176—1987）.表玻璃应采纳符合 JB/T 8480-1996 的钢化玻璃.2 计量机构 计量机构主要由齿轮盒、叶轮盒、整体叶轮、顶尖、调节板等组成，见图 2—3...
