水质工程学课程设计计算说明书

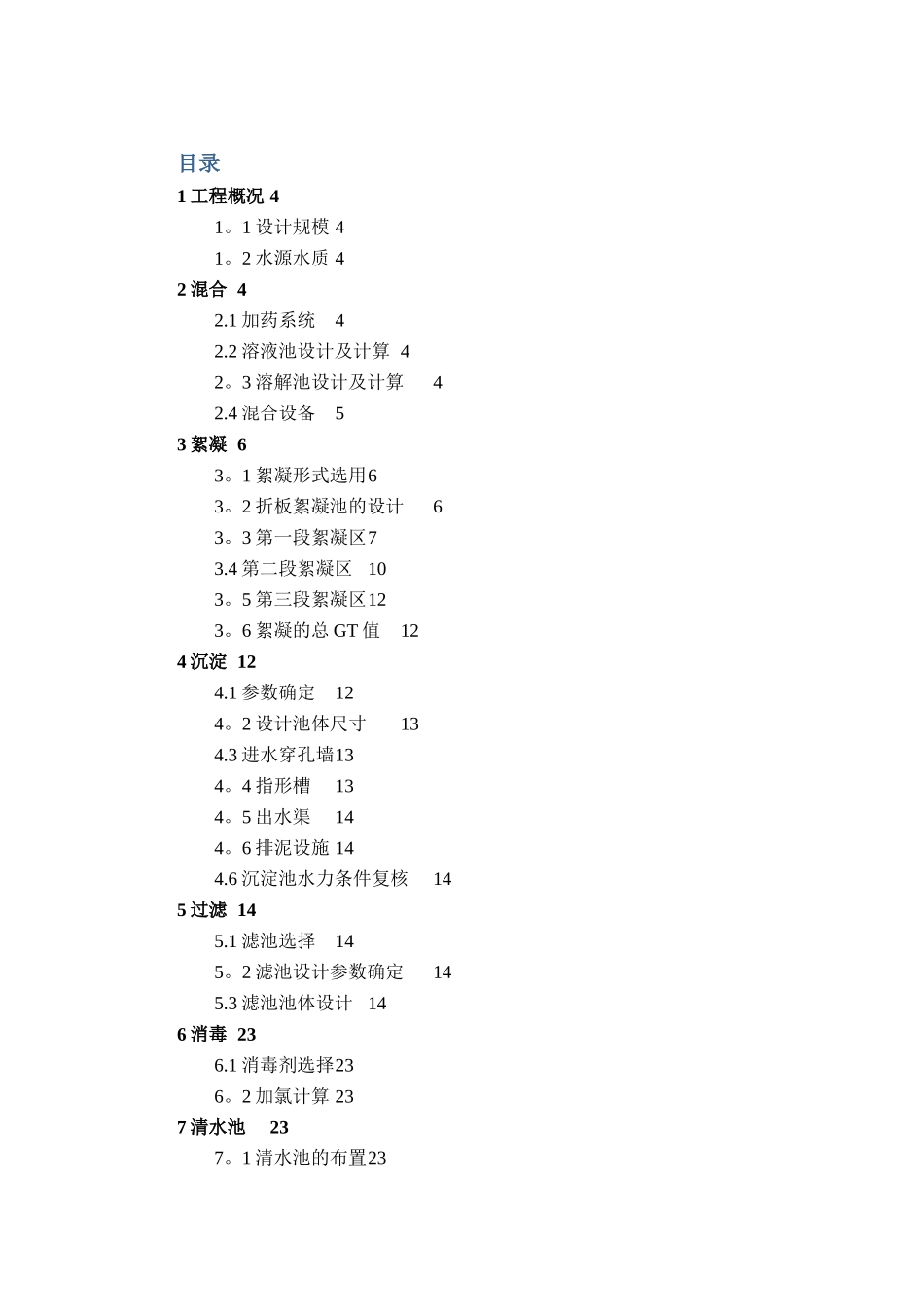

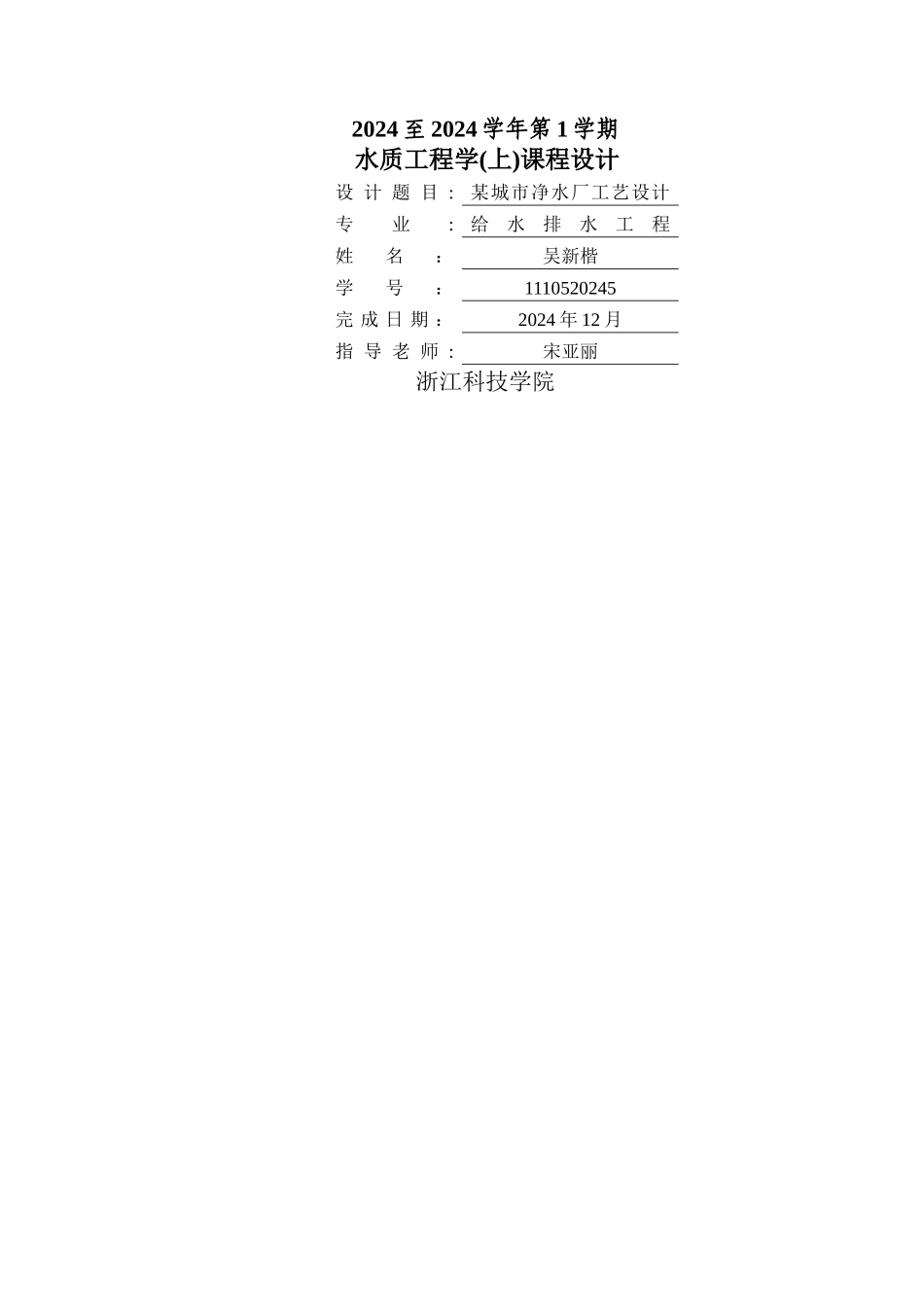

2024 至 2024 学年第 1 学期水质工程学(上)课程设计设 计 题 目 :某城市净水厂工艺设计专业:给水排水工程姓名：吴新楷学号：1110520245完 成 日 期 ：2024 年 12 月指 导 老 师 :宋亚丽浙江科技学院目录1 工程概况 41。1 设计规模 41。2 水源水质 42 混合 42.1 加药系统42.2 溶液池设计及计算 42。3 溶解池设计及计算42.4 混合设备53 絮凝 63。1 絮凝形式选用63。2 折板絮凝池的设计 63。3 第一段絮凝区73.4 第二段絮凝区 103。5 第三段絮凝区123。6 絮凝的总 GT 值124 沉淀 124.1 参数确定124。2 设计池体尺寸 134.3 进水穿孔墙134。4 指形槽134。5 出水渠144。6 排泥设施 144.6 沉淀池水力条件复核145 过滤 145.1 滤池选择145。2 滤池设计参数确定 145.3 滤池池体设计 146 消毒 236.1 消毒剂选择236。2 加氯计算 237 清水池 237。1 清水池的布置237.2 清水池容积计算247.3 清水池平面尺寸247。4 清水池各管管径的确定248 设计说明书 ..................................251。工程概况工程位于浙江省某市，该市有一蓄水量较大的水库可作为水源，水库水质为一类地表水，符合生活饮用水水源要求.出厂水质为一类水司标准。主要任务为净水厂工艺及总平设计。1。1 设计规模设计日产水量为 17 万 m3 ,水厂自用水量为8％，Qd=170000×1。08=183600m3/d1.2 水源水质浊度：10—50 度 PH 值:6。9-7.3色度:10 度（铂钴标准计）氨氮（以 N 计）：0.5mg/L总硬度(以 CaCO3 计）：100-120mg/L 细菌总数：400 个/mL总大肠菌群数：2000 个/L该厂采纳混合→絮凝→ 沉淀→过滤的常规处理流程,具体的工艺流程如下所示。2。混合2.1 加药系统（1）根据水厂进水水质特点和 PH 情况,选用聚合氯化铝（PAC）为混凝剂,效率高，耗药量少，絮体大而重,沉淀快。混凝剂的最大投加量为 a=60mg/l,药溶液的浓度 b=10％，混凝剂每日配置次数 n=2 次。日投加量：（2）采纳计量泵投加方式，不必另配计量设备。可通过改变计量泵行程或变频调速改变药液投量，最适合用于混凝剂自动控制系统.（3）加药间与药剂仓毗邻设于絮凝池附近，加药间内保证良好通风,必要时设置通风装置,药剂仓做好防潮防腐措施，固定储存 20 天的用药量。2。2 溶液池设计及计算溶液池容积按下式计算:式中－溶液池容积， Q－处理水量， a－混凝剂最大投加量，60mg/L； b－溶液浓度（5％—20％），取 10...
