水钻切割顶板混凝土方案

水钻切割顶板混凝土方案_第1页
1/4
水钻切割顶板混凝土方案_第2页
2/4
水钻切割顶板混凝土方案_第3页
3/4

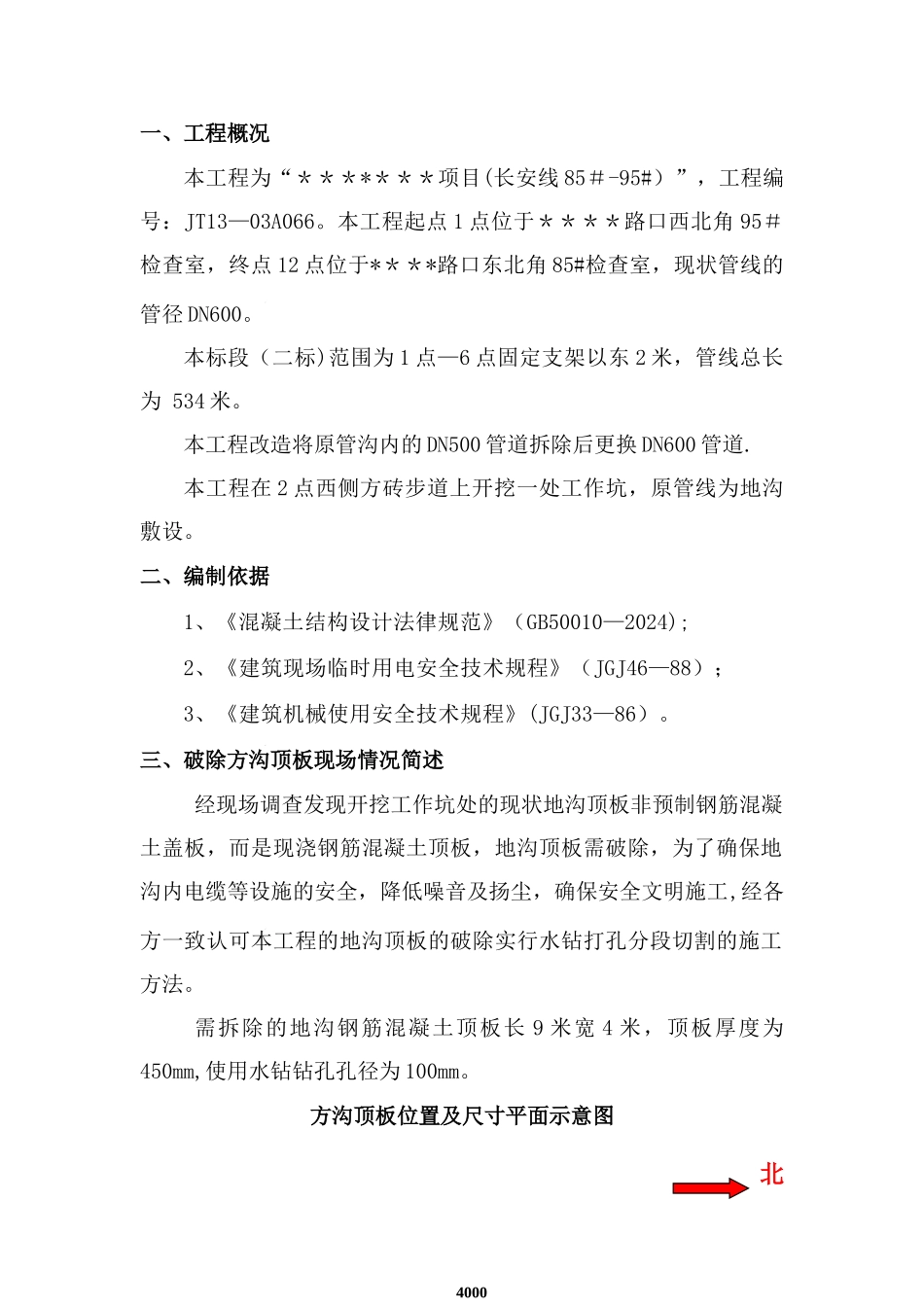

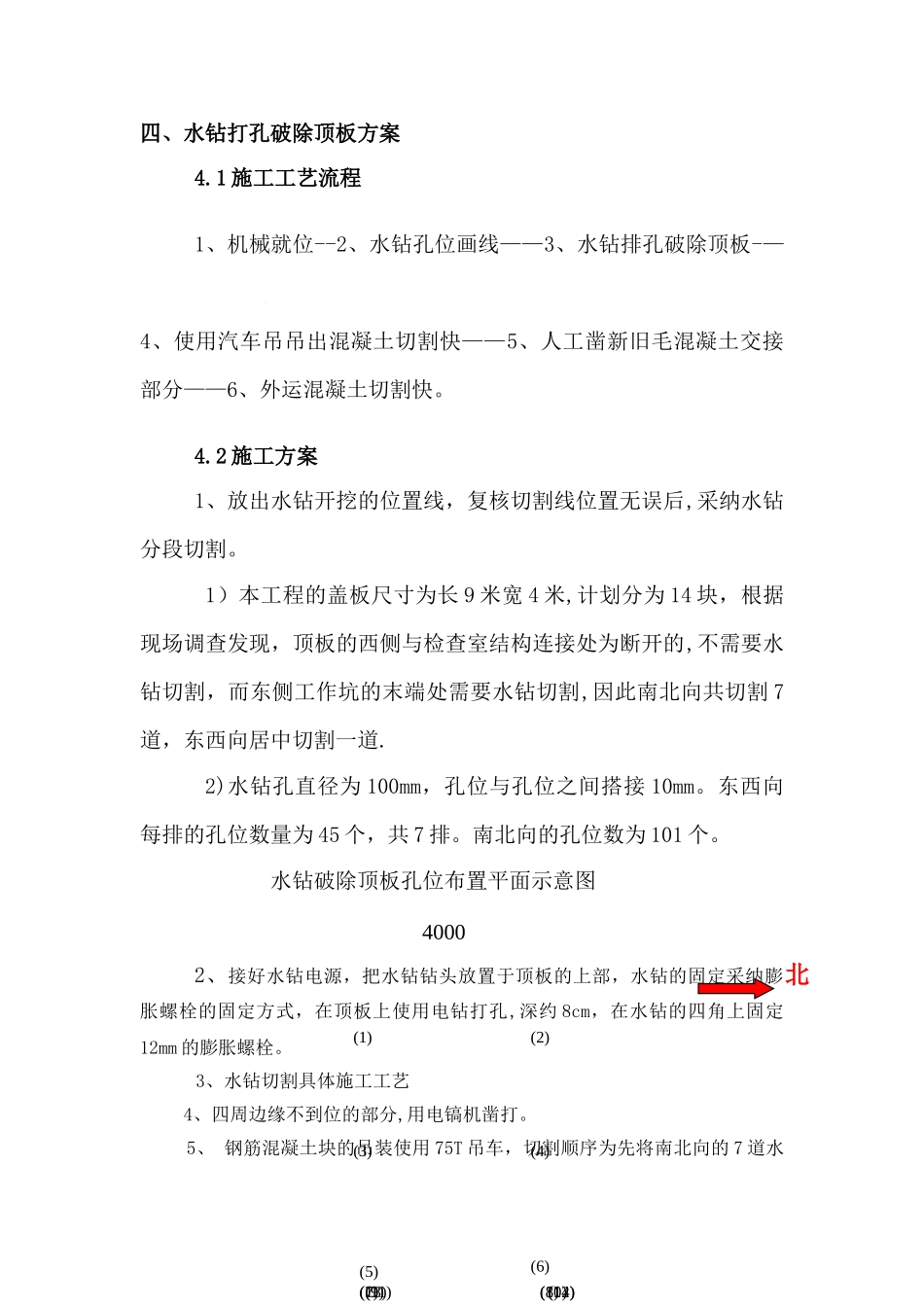

一、工程概况本工程为“*******项目(长安线 85#-95#)”,工程编号:JT13—03A066。本工程起点 1 点位于****路口西北角 95#检查室,终点 12 点位于****路口东北角 85#检查室,现状管线的管径 DN600。本标段(二标)范围为 1 点—6 点固定支架以东 2 米,管线总长为 534 米。本工程改造将原管沟内的 DN500 管道拆除后更换 DN600 管道.本工程在 2 点西侧方砖步道上开挖一处工作坑,原管线为地沟敷设。二、编制依据1、《混凝土结构设计法律规范》(GB50010—2024);2、《建筑现场临时用电安全技术规程》(JGJ46—88);3、《建筑机械使用安全技术规程》(JGJ33—86)。三、破除方沟顶板现场情况简述经现场调查发现开挖工作坑处的现状地沟顶板非预制钢筋混凝土盖板,而是现浇钢筋混凝土顶板,地沟顶板需破除,为了确保地沟内电缆等设施的安全,降低噪音及扬尘,确保安全文明施工,经各方一致认可本工程的地沟顶板的破除实行水钻打孔分段切割的施工方法。 需拆除的地沟钢筋混凝土顶板长 9 米宽 4 米,顶板厚度为450mm,使用水钻钻孔孔径为 100mm。方沟顶板位置及尺寸平面示意图北4000四、水钻打孔破除顶板方案4.1 施工工艺流程1、机械就位--2、水钻孔位画线——3、水钻排孔破除顶板-—4、使用汽车吊吊出混凝土切割快——5、人工凿新旧毛混凝土交接部分——6、外运混凝土切割快。4.2 施工方案1、放出水钻开挖的位置线,复核切割线位置无误后,采纳水钻分段切割。1)本工程的盖板尺寸为长 9 米宽 4 米,计划分为 14 块,根据现场调查发现,顶板的西侧与检查室结构连接处为断开的,不需要水钻切割,而东侧工作坑的末端处需要水钻切割,因此南北向共切割 7道,东西向居中切割一道.2)水钻孔直径为 100mm,孔位与孔位之间搭接 10mm。东西向每排的孔位数量为 45 个,共 7 排。南北向的孔位数为 101 个。水钻破除顶板孔位布置平面示意图现场照片2、接好水钻电源,把水钻钻头放置于顶板的上部,水钻的固定采纳膨胀螺栓的固定方式,在顶板上使用电钻打孔,深约 8cm,在水钻的四角上固定12mm 的膨胀螺栓。3、水钻切割具体施工工艺4、四周边缘不到位的部分,用电镐机凿打。5、 钢筋混凝土块的吊装使用 75T 吊车,切割顺序为先将南北向的 7 道水北(1)(2)(4)(3)(5)(10)(6)(7)(8)(9)(11)(13)(12)(14)4000钻孔全部切割完成,然后在自西向东切割东西向的水钻孔,拆除时根据 1-14(见上图序号)的顺序,(1)、(2)...
