江森楼宇自控系统方案-样本

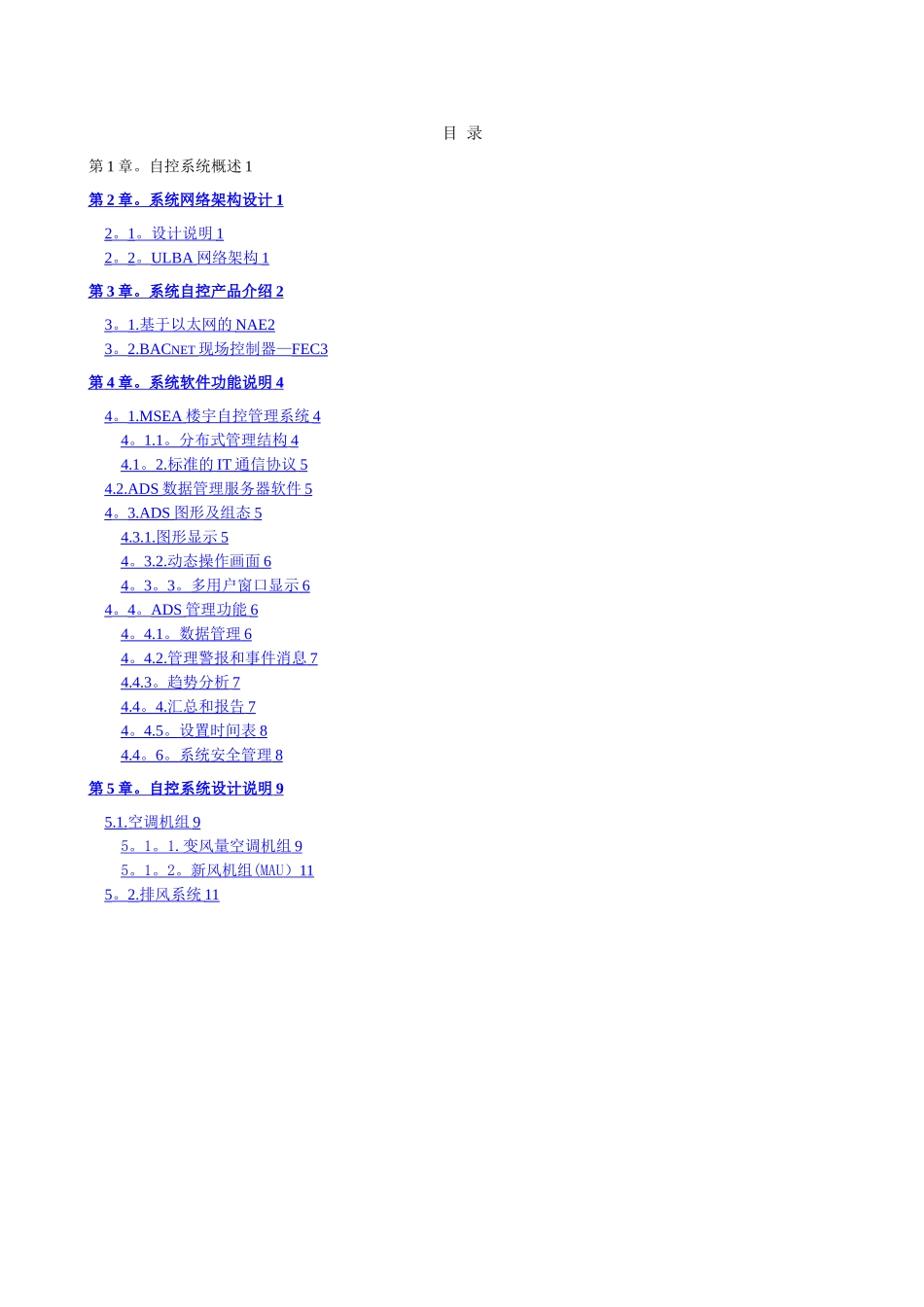

目 录第 1 章。自控系统概述 1第 2 章。系统网络架构设计 1 2 。 1 。 设计说明 1 2 。 2 。 UL BA 网络架构 1 第 3 章。系统自控产品介绍 2 3 。 1. 基于以太网的 NAE 2 3 。 2.BACNET 现场控制器 — FEC 3 第 4 章。系统软件功能说明 4 4 。 1.MSEA 楼宇自控管理系统 4 4 。 1.1 。 分布式管理结构 4 4.1 。 2. 标准的 IT 通信协议 5 4.2.ADS 数据管理服务器软件 5 4 。 3.ADS 图形及组态 5 4.3.1. 图形显示 5 4 。 3.2. 动态操作画面 6 4 。 3 。 3 。 多用户窗口显示 6 4 。 4 。 ADS 管理功能 6 4 。 4.1 。 数据管理 6 4 。 4.2. 管理警报和事件消息 7 4.4.3 。 趋势分析 7 4.4 。 4. 汇总和报告 7 4 。 4.5 。 设置时间表 8 4.4 。 6 。 系统安全管理 8 第 5 章。自控系统设计说明 9 5.1. 空调机组 9 5 。 1 。 1. 变风量空调机组 9 5 。 1 。 2 。 新风机组 ( MAU ） 11 5 。 2. 排风系统 11 楼宇自控系统技术方案第1章. 自控系统概述UL 项目楼宇自控管理系统设计成一套完整的分布式集散控制系统，它采纳标准化局域网技术和众多子系统集成技术实施对楼内所有实时监控系统的集成监控、联动和管理,系统既可相对独立运转，又可联合成为一个有机整体,对不同工作站及现场控制器的控制权限的设定,由网络管理服务器完成。第2章. 系统网络架构设计2.1.设计说明我们在设计 UL 项目工程的 BA 系统的网络架构时，认真的研读了各类图纸与文件的需求,并对该项目的建筑布局及形态进行了认真的讨论，并对构成各个建筑单体的 BA 系统的现场层、管理层、传输层的数据量、传输速度、响应时间做了比较，最终确定了符合该项目要求的网络架构。2.2.UL BA 网络架构基于上面的一些比较与分析,同时考虑到 UL 工程从设计到实施到投入使用，尚需一定的周期,故我们考虑为项目保留足够的技术先进性、开放性和升级能力，因此建筑设备管理系统采纳了江森公司最新的一代基于 Web 技术的 MSEA 系统架构，系统结构图见附件 1（系统图）整个 BA 系统控制工厂内的各类机电设备，为了保证通讯的流畅性和安全性,在本系统中，共放置 1 个网络控制引擎 NAE 控制所有楼宇自控设备，然后通过以太网的形式进行相互之间的通讯.本项目的 MSEA 系统采纳分布式集散控制方式,系统的网络结构分为两...
