江苏省建筑施工图绿色设计专篇(电气)

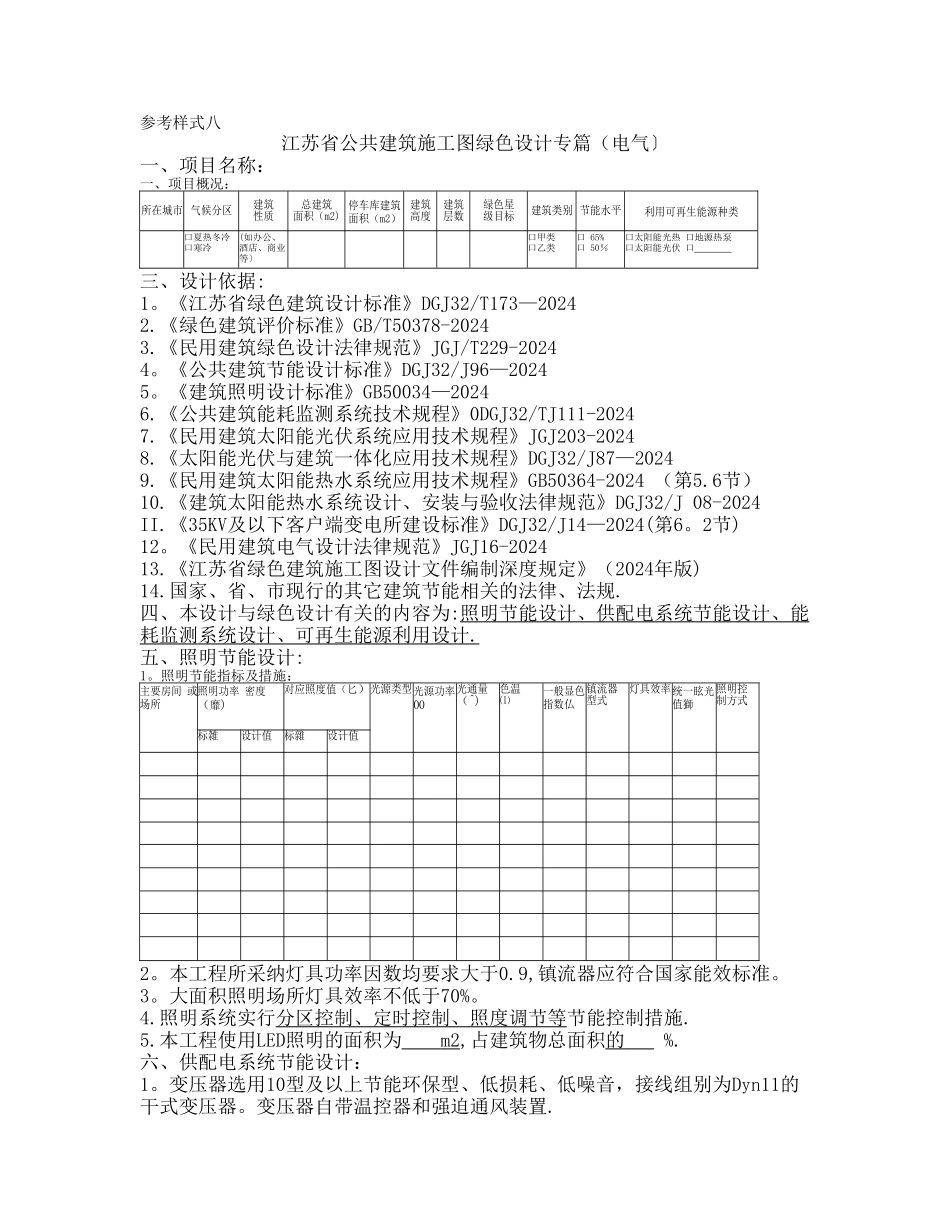

参考样式八江苏省公共建筑施工图绿色设计专篇（电气〕一、项目名称：一、项目概况：所在城市 气候分区建筑性质总建筑面积（m2)停车库建筑面积（m2）建筑高度建筑层数绿色星级目标建筑类别 节能水平利用可再生能源种类口夏热冬冷 口寒冷(如办公、 酒店、商业等〕口甲类 口乙类口 65% 口 50％口太阳能光热 口地源热泵 口太阳能光伏 口 三、设计依据:1。《江苏省绿色建筑设计标准》DGJ32/T173—2024 2.《绿色建筑评价标准》GB/T50378-20243.《民用建筑绿色设计法律规范》JGJ/T229-2024 4。《公共建筑节能设计标准》DGJ32/J96—2024 5。《建筑照明设计标准》GB50034—2024 6.《公共建筑能耗监测系统技术规程》0DGJ32/TJ111-2024 7.《民用建筑太阳能光伏系统应用技术规程》JGJ203-2024 8.《太阳能光伏与建筑一体化应用技术规程》DGJ32/J87—2024 9.《民用建筑太阳能热水系统应用技术规程》GB50364-2024 （第5.6节）10.《建筑太阳能热水系统设计、安装与验收法律规范》DGJ32/J 08-2024II.《35KV及以下客户端变电所建设标准》DGJ32/J14—2024(第6。2节)12。《民用建筑电气设计法律规范》JGJ16-202413.《江苏省绿色建筑施工图设计文件编制深度规定》（2024年版)14.国家、省、市现行的其它建筑节能相关的法律、法规.四、本设计与绿色设计有关的内容为:照明节能设计、供配电系统节能设计、能耗监测系统设计、可再生能源利用设计 . 五、照明节能设计:1。照明节能指标及措施：主要房间 或场所照明功率 密度（靡)对应照度值（匕）光源类型光源功率 00光通量（^)色温⑴一般显色 指数仏镇流器型式灯具效率统一眩光 值獅照明控制方式标雑设计值标雜设计值2。本工程所采纳灯具功率因数均要求大于0.9,镇流器应符合国家能效标准。3。大面积照明场所灯具效率不低于70%。4.照明系统实行分区控制、定时控制、照度调节等节能控制措施.5.本工程使用LED照明的面积为 m2 ,占建筑物总面积的 %.六、供配电系统节能设计：1。变压器选用10型及以上节能环保型、低损耗、低噪音，接线组别为Dyn11的干式变压器。变压器自带温控器和强迫通风装置.2.变压器低压侧设置低压无功补偿装置，要求补偿后高压供电进线处功率因数不小于0.95.(低压电源进线处设置无功补偿装置,要求补偿后 功率因数不小0。9〕。无功补偿装置具过零自动投切功能，并有抑制谐波和抑制涌流的功能；分相补偿容量不小于总补偿容量的40%。3。电动机采纳高效节能产品,其能效应符合《中小...
