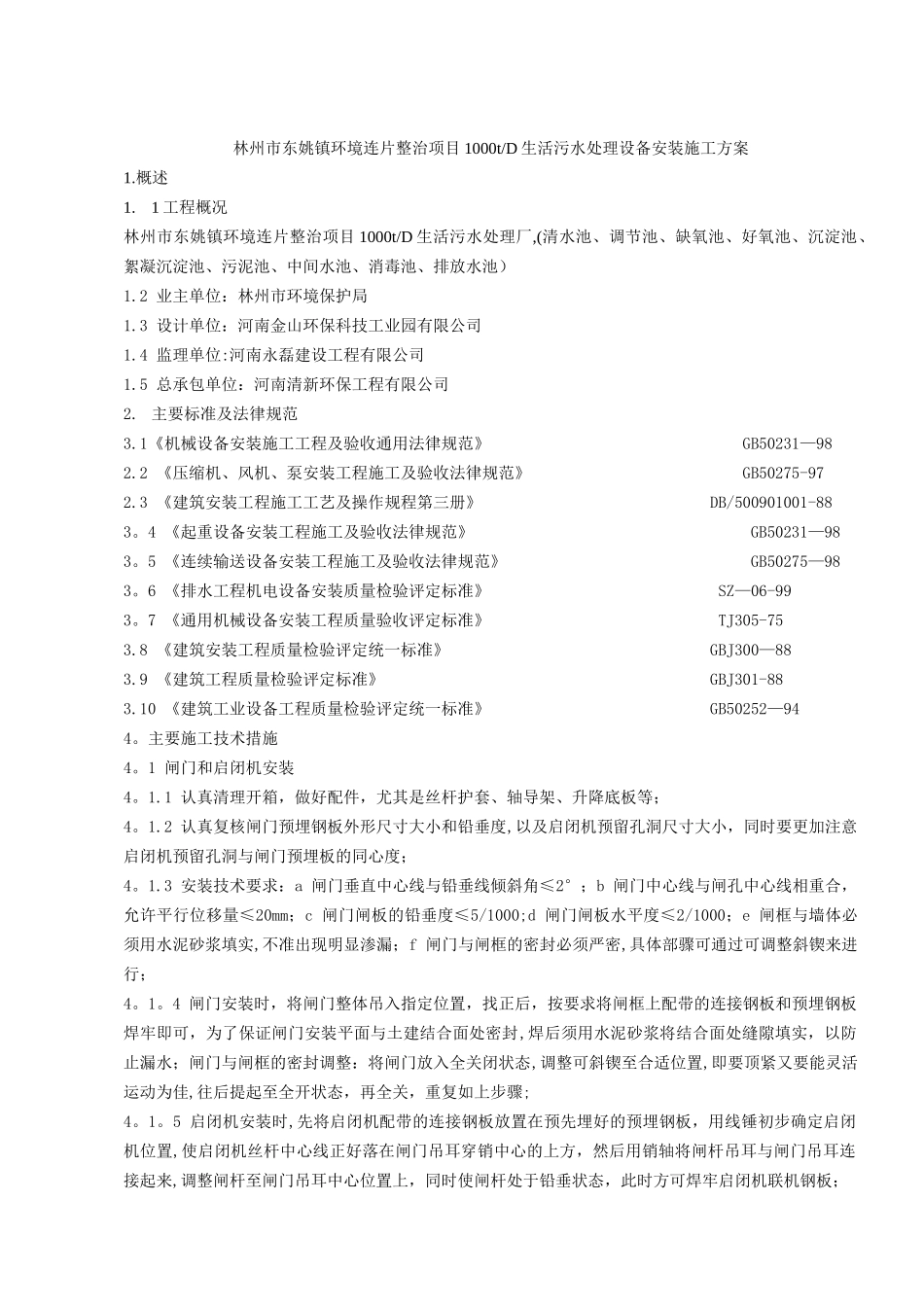

林州市东姚镇环境连片整治项目 1000t/D 生活污水处理设备安装施工方案1.概述1.1 工程概况林州市东姚镇环境连片整治项目 1000t/D 生活污水处理厂,(清水池、调节池、缺氧池、好氧池、沉淀池、絮凝沉淀池、污泥池、中间水池、消毒池、排放水池）1.2 业主单位：林州市环境保护局1.3 设计单位：河南金山环保科技工业园有限公司1.4 监理单位:河南永磊建设工程有限公司1.5 总承包单位：河南清新环保工程有限公司2. 主要标准及法律规范3.1《机械设备安装施工工程及验收通用法律规范》 GB50231—982.2 《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-972.3 《建筑安装工程施工工艺及操作规程第三册》 DB/500901001-883。4 《起重设备安装工程施工及验收法律规范》 GB50231—983。5 《连续输送设备安装工程施工及验收法律规范》 GB50275—983。6 《排水工程机电设备安装质量检验评定标准》 SZ—06-993。7 《通用机械设备安装工程质量验收评定标准》 TJ305-753.8 《建筑安装工程质量检验评定统一标准》 GBJ300—883.9 《建筑工程质量检验评定标准》 GBJ301-883.10 《建筑工业设备工程质量检验评定统一标准》 GB50252—944。主要施工技术措施4。1 闸门和启闭机安装4。1.1 认真清理开箱，做好配件，尤其是丝杆护套、轴导架、升降底板等；4。1.2 认真复核闸门预埋钢板外形尺寸大小和铅垂度,以及启闭机预留孔洞尺寸大小，同时要更加注意启闭机预留孔洞与闸门预埋板的同心度；4。1.3 安装技术要求：a 闸门垂直中心线与铅垂线倾斜角≤2°；b 闸门中心线与闸孔中心线相重合，允许平行位移量≤20mm；c 闸门闸板的铅垂度≤5/1000;d 闸门闸板水平度≤2/1000；e 闸框与墙体必须用水泥砂浆填实,不准出现明显渗漏；f 闸门与闸框的密封必须严密,具体部骤可通过可调整斜锲来进行；4。1。4 闸门安装时，将闸门整体吊入指定位置，找正后，按要求将闸框上配带的连接钢板和预埋钢板焊牢即可，为了保证闸门安装平面与土建结合面处密封,焊后须用水泥砂浆将结合面处缝隙填实，以防止漏水；闸门与闸框的密封调整：将闸门放入全关闭状态,调整可斜锲至合适位置,即要顶紧又要能灵活运动为佳,往后提起至全开状态，再全关，重复如上步骤;4。1。5 启闭机安装时,先将启闭机配带的连接钢板放置在预先埋好的预埋钢板，用线锤初步确定启闭机位置,使启闭机丝杆中心线正好落在闸门吊耳穿销中心的上方，然后用销轴将闸杆吊耳与闸门吊耳连接起来...
