汽车充电桩项目施工方案

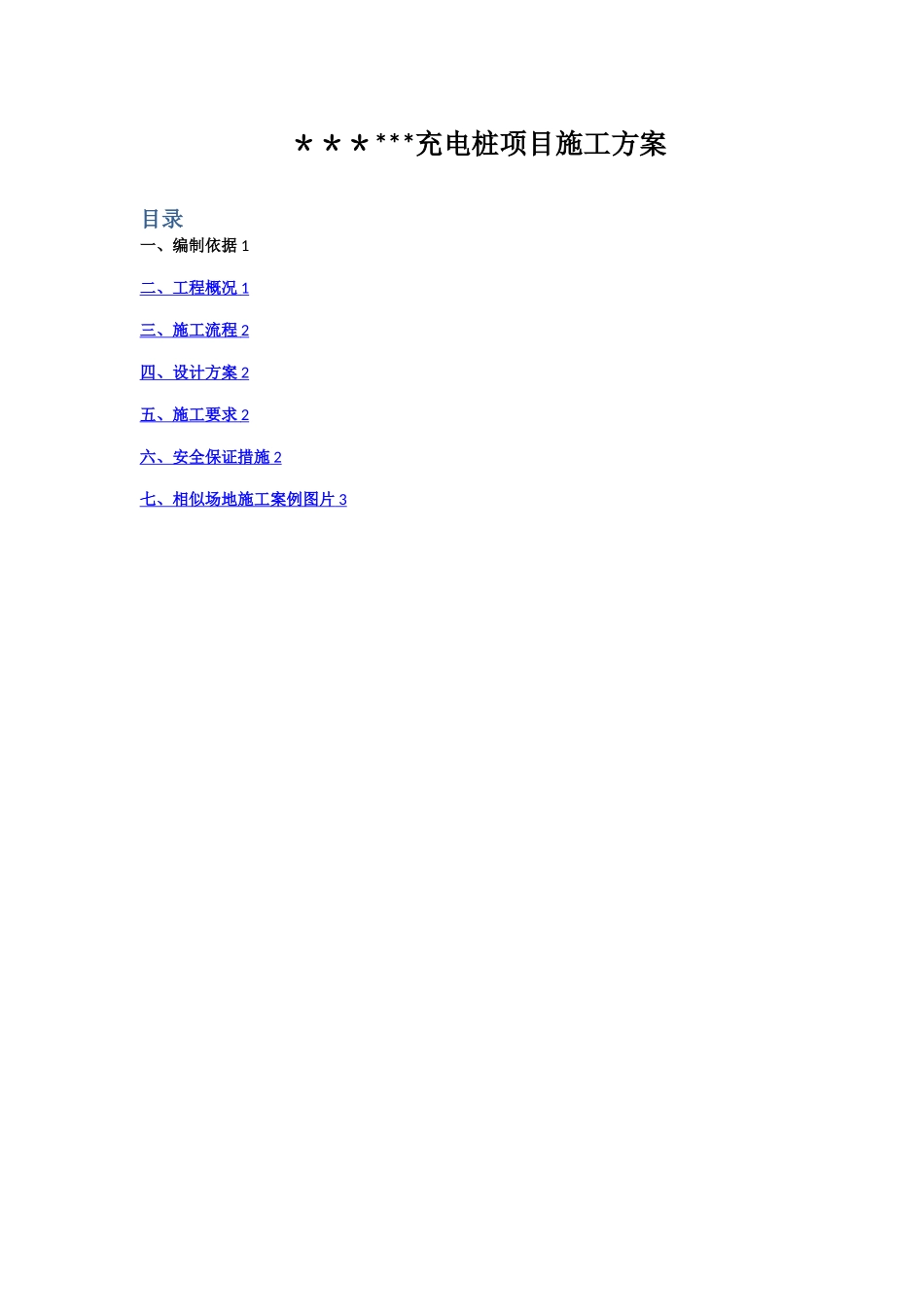

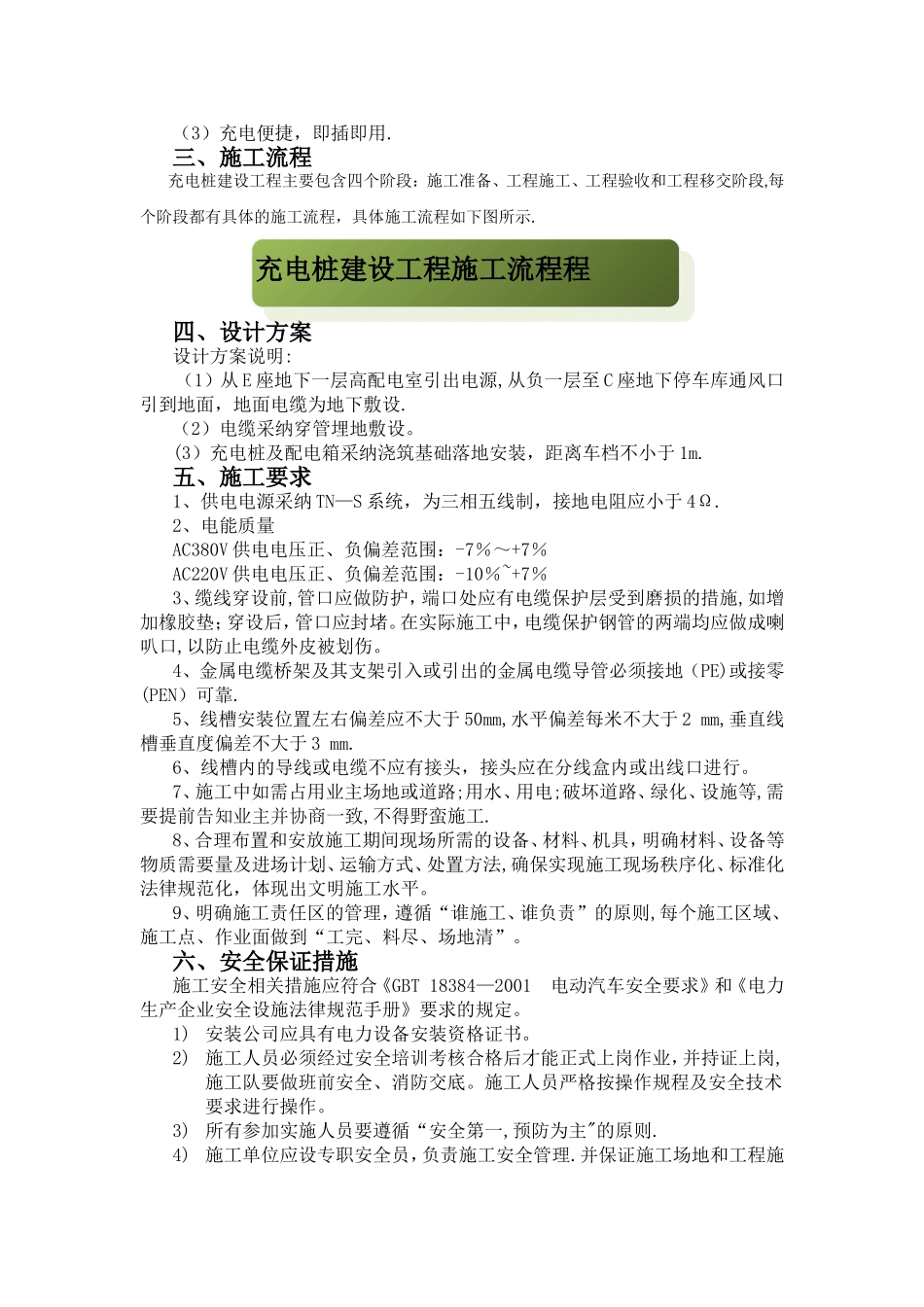

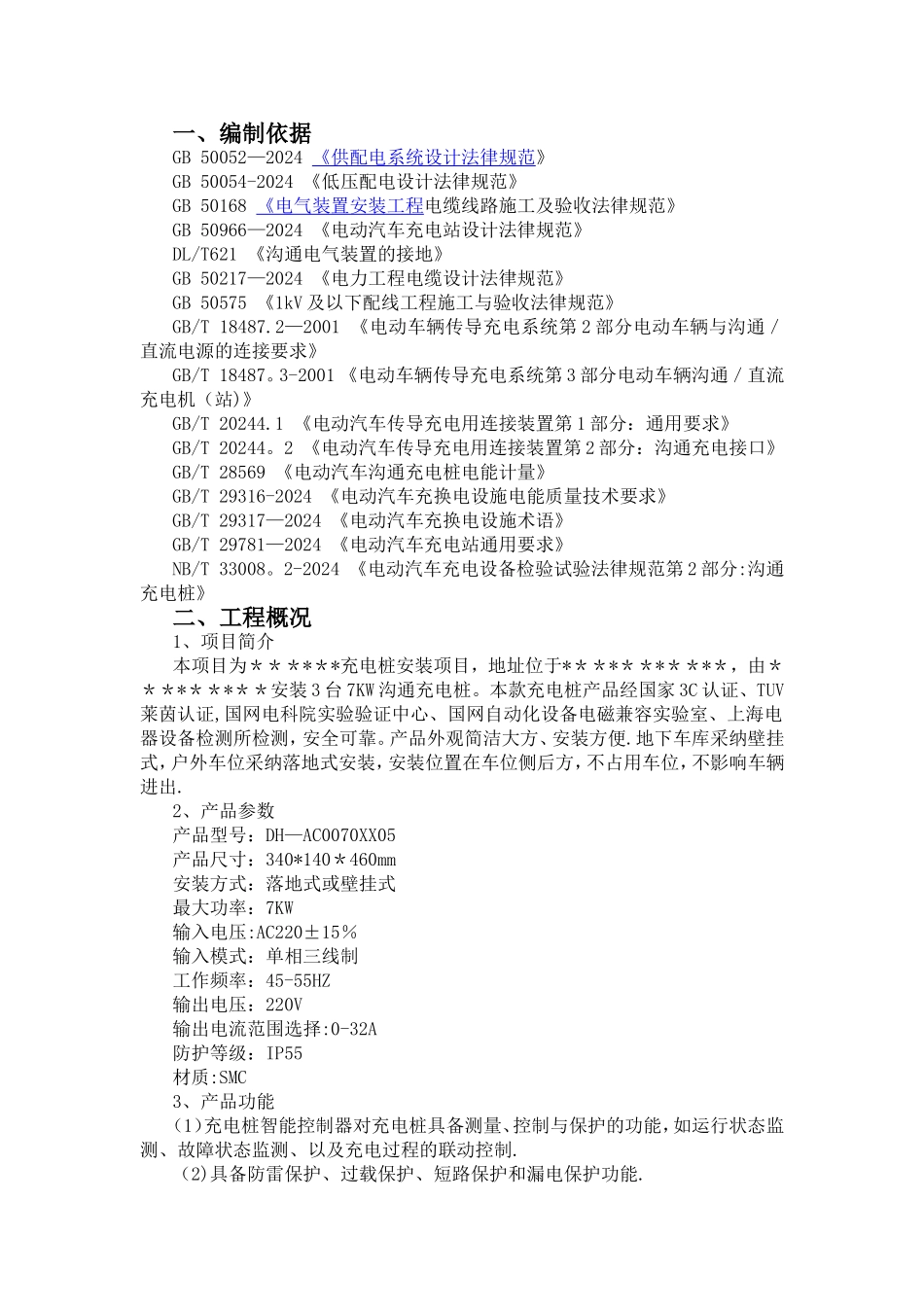

＊＊＊***充电桩项目施工方案目录一、编制依据 1二、工程概况 1 三、施工流程 2 四、设计方案 2 五、施工要求 2 六、安全保证措施 2 七、相似场地施工案例图片 3 一、编制依据GB 50052—2024 《供配电系统设计法律规范》GB 50054-2024 《低压配电设计法律规范》GB 50168 《电气装置安装工程电缆线路施工及验收法律规范》GB 50966—2024 《电动汽车充电站设计法律规范》DL/T621 《沟通电气装置的接地》GB 50217—2024 《电力工程电缆设计法律规范》GB 50575 《1kV 及以下配线工程施工与验收法律规范》GB/T 18487.2—2001 《电动车辆传导充电系统第 2 部分电动车辆与沟通／直流电源的连接要求》GB/T 18487。3-2001 《电动车辆传导充电系统第 3 部分电动车辆沟通／直流充电机（站)》GB/T 20244.1 《电动汽车传导充电用连接装置第 1 部分：通用要求》GB/T 20244。2 《电动汽车传导充电用连接装置第 2 部分：沟通充电接口》GB/T 28569 《电动汽车沟通充电桩电能计量》GB/T 29316-2024 《电动汽车充换电设施电能质量技术要求》GB/T 29317—2024 《电动汽车充换电设施术语》GB/T 29781—2024 《电动汽车充电站通用要求》NB/T 33008。2-2024 《电动汽车充电设备检验试验法律规范第 2 部分:沟通充电桩》二、工程概况1、项目简介本项目为＊＊＊*＊*充电桩安装项目，地址位于*＊＊*＊＊*＊＊*＊，由＊＊＊*＊＊*＊＊安装 3 台 7KW 沟通充电桩。本款充电桩产品经国家 3C 认证、TUV莱茵认证,国网电科院实验验证中心、国网自动化设备电磁兼容实验室、上海电器设备检测所检测，安全可靠。产品外观简洁大方、安装方便.地下车库采纳壁挂式，户外车位采纳落地式安装，安装位置在车位侧后方，不占用车位，不影响车辆进出.2、产品参数产品型号：DH—AC0070XX05产品尺寸：340*140＊460mm安装方式：落地式或壁挂式最大功率：7KW输入电压:AC220±15％输入模式：单相三线制工作频率：45-55HZ输出电压：220V输出电流范围选择:0-32A防护等级：IP55材质:SMC3、产品功能（1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、以及充电过程的联动控制.（2)具备防雷保护、过载保护、短路保护和漏电保护功能.（3）充电便捷，即插即用.三、施工流程充电桩建设工程主要包含四个阶段：施工准备、工程施工、工程验收和工程移交阶段,每个阶段都有具体的施工流程，具体施工流程如下图...
