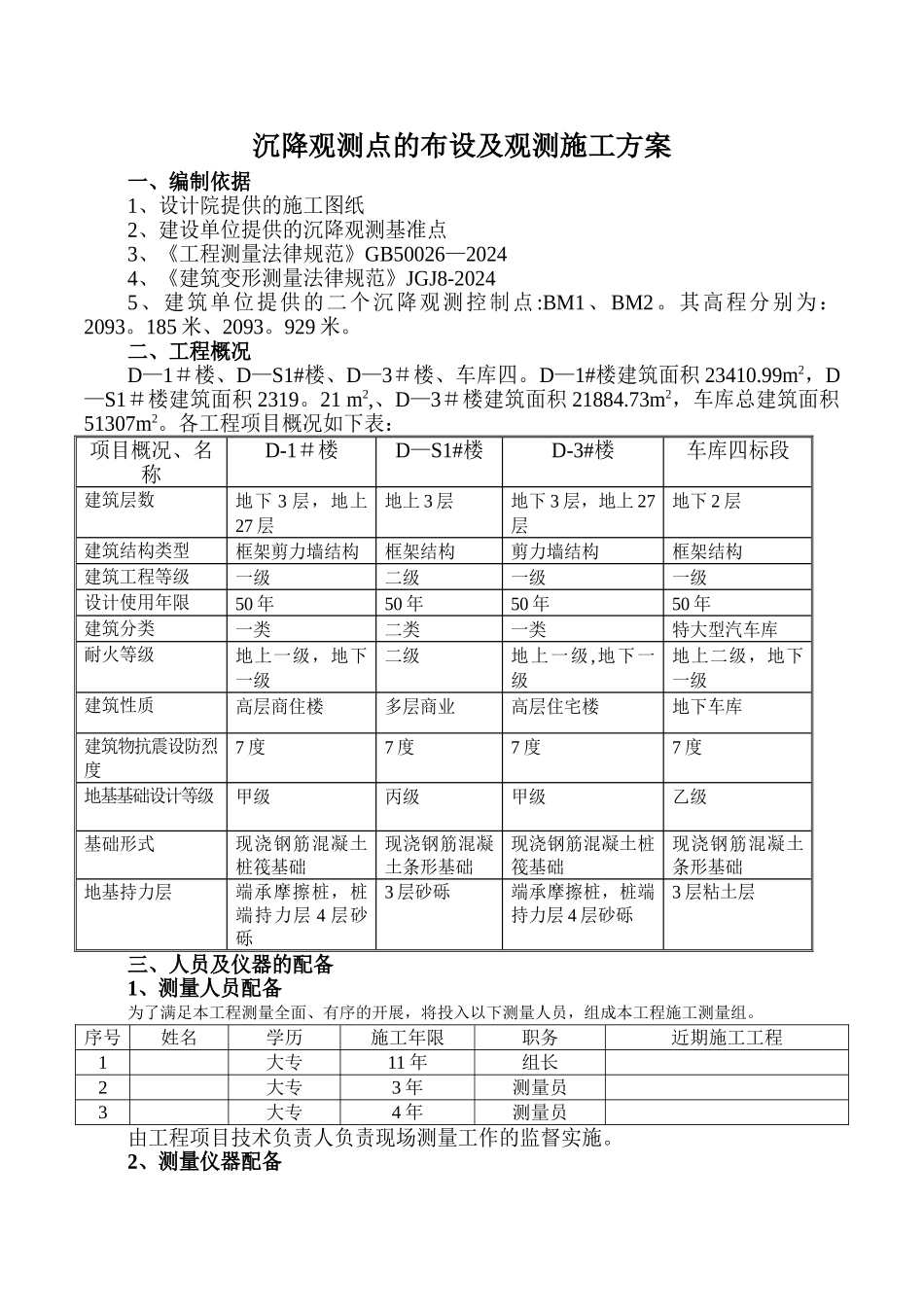

沉降观测点的布设及观测施工方案

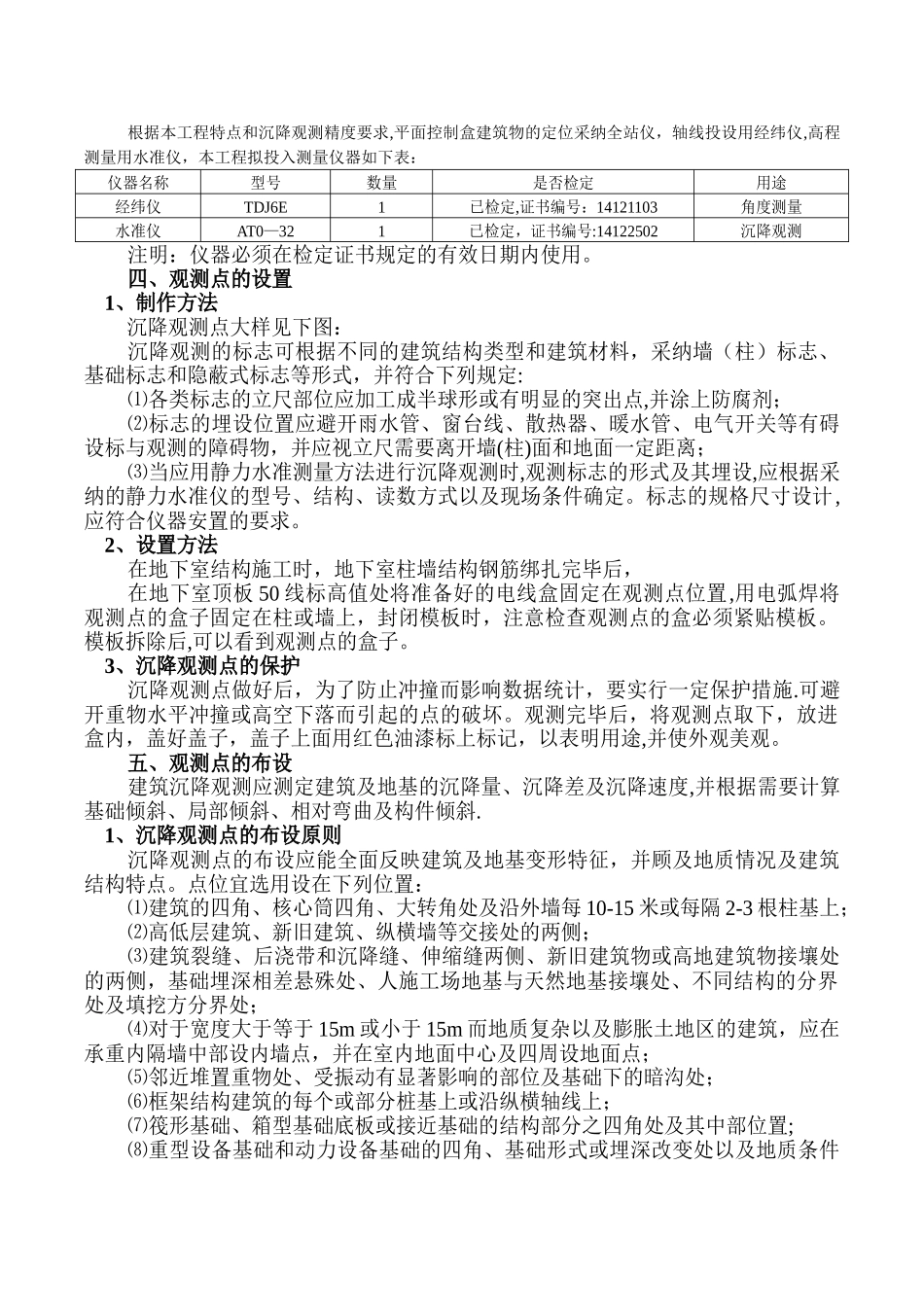

沉降观测点的布设及观测施工方案一、编制依据1、设计院提供的施工图纸2、建设单位提供的沉降观测基准点3、《工程测量法律规范》GB50026—20244、《建筑变形测量法律规范》JGJ8-20245、建筑单位提供的二个沉降观测控制点 :BM1、BM2。其高程分别为：2093。185 米、2093。929 米。二、工程概况D—1＃楼、D—S1#楼、D—3＃楼、车库四。D—1#楼建筑面积 23410.99m2，D—S1＃楼建筑面积 2319。21 m2,、D—3＃楼建筑面积 21884.73m2，车库总建筑面积51307m2。各工程项目概况如下表：项目概况、名称D-1＃楼D—S1#楼D-3#楼车库四标段建筑层数地下 3 层，地上27 层地上 3 层地下 3 层，地上 27层地下 2 层建筑结构类型框架剪力墙结构框架结构剪力墙结构框架结构建筑工程等级一级二级一级一级设计使用年限50 年50 年50 年50 年建筑分类一类二类一类特大型汽车库耐火等级地上一级，地下一级二级地上一级,地下一级地上二级，地下一级建筑性质高层商住楼多层商业高层住宅楼地下车库建筑物抗震设防烈度7 度7 度7 度7 度地基基础设计等级甲级丙级甲级乙级基础形式现浇钢筋混凝土桩筏基础现浇钢筋混凝土条形基础现浇钢筋混凝土桩筏基础现浇钢筋混凝土条形基础地基持力层端承摩擦桩，桩端持力层 4 层砂砾3 层砂砾端承摩擦桩，桩端持力层 4 层砂砾3 层粘土层三、人员及仪器的配备1、测量人员配备为了满足本工程测量全面、有序的开展，将投入以下测量人员，组成本工程施工测量组。序号姓名学历施工年限职务近期施工工程1大专11 年组长2大专3 年测量员3大专4 年测量员由工程项目技术负责人负责现场测量工作的监督实施。2、测量仪器配备根据本工程特点和沉降观测精度要求,平面控制盒建筑物的定位采纳全站仪，轴线投设用经纬仪,高程测量用水准仪，本工程拟投入测量仪器如下表：仪器名称型号数量是否检定用途经纬仪TDJ6E1已检定,证书编号：14121103角度测量水准仪AT0—321已检定，证书编号:14122502沉降观测注明：仪器必须在检定证书规定的有效日期内使用。四、观测点的设置 1、制作方法沉降观测点大样见下图：沉降观测的标志可根据不同的建筑结构类型和建筑材料，采纳墙（柱）标志、基础标志和隐蔽式标志等形式，并符合下列规定:⑴各类标志的立尺部位应加工成半球形或有明显的突出点,并涂上防腐剂；⑵标志的埋设位置应避开雨水管、窗台线、散热器、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙(柱)面和地面一定距...
