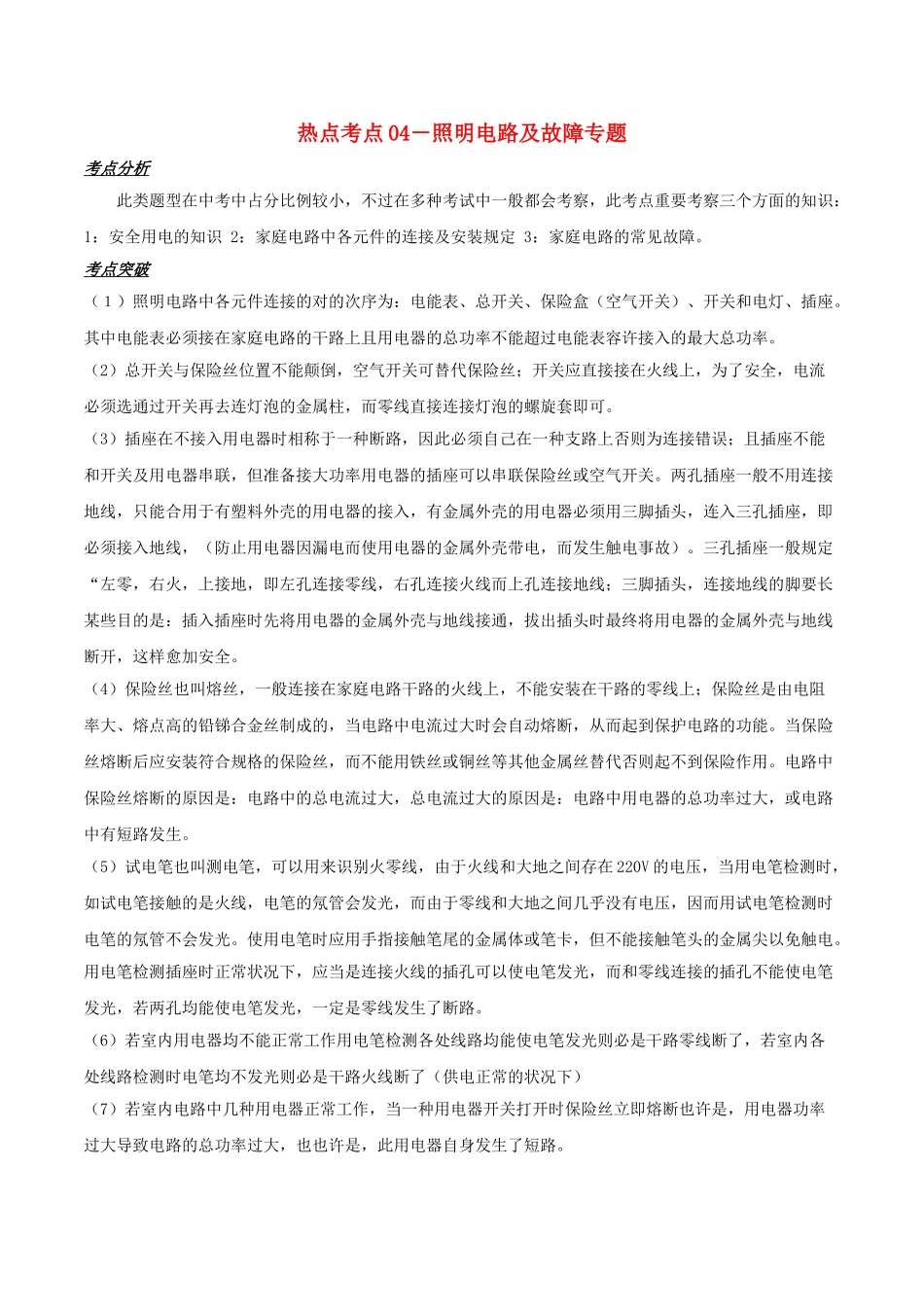

热点考点 04－照明电路及故障专题考点分析此类题型在中考中占分比例较小，不过在多种考试中一般都会考察，此考点重要考察三个方面的知识：1：安全用电的知识 2：家庭电路中各元件的连接及安装规定 3：家庭电路的常见故障。考点突破（１）照明电路中各元件连接的对的次序为：电能表、总开关、保险盒（空气开关）、开关和电灯、插座。其中电能表必须接在家庭电路的干路上且用电器的总功率不能超过电能表容许接入的最大总功率。（2）总开关与保险丝位置不能颠倒，空气开关可替代保险丝；开关应直接接在火线上，为了安全，电流必须选通过开关再去连灯泡的金属柱，而零线直接连接灯泡的螺旋套即可。（3）插座在不接入用电器时相称于一种断路，因此必须自己在一种支路上否则为连接错误；且插座不能和开关及用电器串联，但准备接大功率用电器的插座可以串联保险丝或空气开关。两孔插座一般不用连接地线，只能合用于有塑料外壳的用电器的接入，有金属外壳的用电器必须用三脚插头，连入三孔插座，即必须接入地线，（防止用电器因漏电而使用电器的金属外壳带电，而发生触电事故）。三孔插座一般规定“左零，右火，上接地，即左孔连接零线，右孔连接火线而上孔连接地线；三脚插头，连接地线的脚要长某些目的是：插入插座时先将用电器的金属外壳与地线接通，拔出插头时最终将用电器的金属外壳与地线断开，这样愈加安全。（4）保险丝也叫熔丝，一般连接在家庭电路干路的火线上，不能安装在干路的零线上；保险丝是由电阻率大、熔点高的铅锑合金丝制成的，当电路中电流过大时会自动熔断，从而起到保护电路的功能。当保险丝熔断后应安装符合规格的保险丝，而不能用铁丝或铜丝等其他金属丝替代否则起不到保险作用。电路中保险丝熔断的原因是：电路中的总电流过大，总电流过大的原因是：电路中用电器的总功率过大，或电路中有短路发生。（5）试电笔也叫测电笔，可以用来识别火零线，由于火线和大地之间存在 220V 的电压，当用电笔检测时，如试电笔接触的是火线，电笔的氖管会发光，而由于零线和大地之间几乎没有电压，因而用试电笔检测时电笔的氖管不会发光。使用电笔时应用手指接触笔尾的金属体或笔卡，但不能接触笔头的金属尖以免触电。用电笔检测插座时正常状况下，应当是连接火线的插孔可以使电笔发光，而和零线连接的插孔不能使电笔发光，若两孔均能使电笔发光，一定是零线发生了断路。（6）若室内用电器均不能正常工作用电笔检测各处线路均能使电笔发光则...
