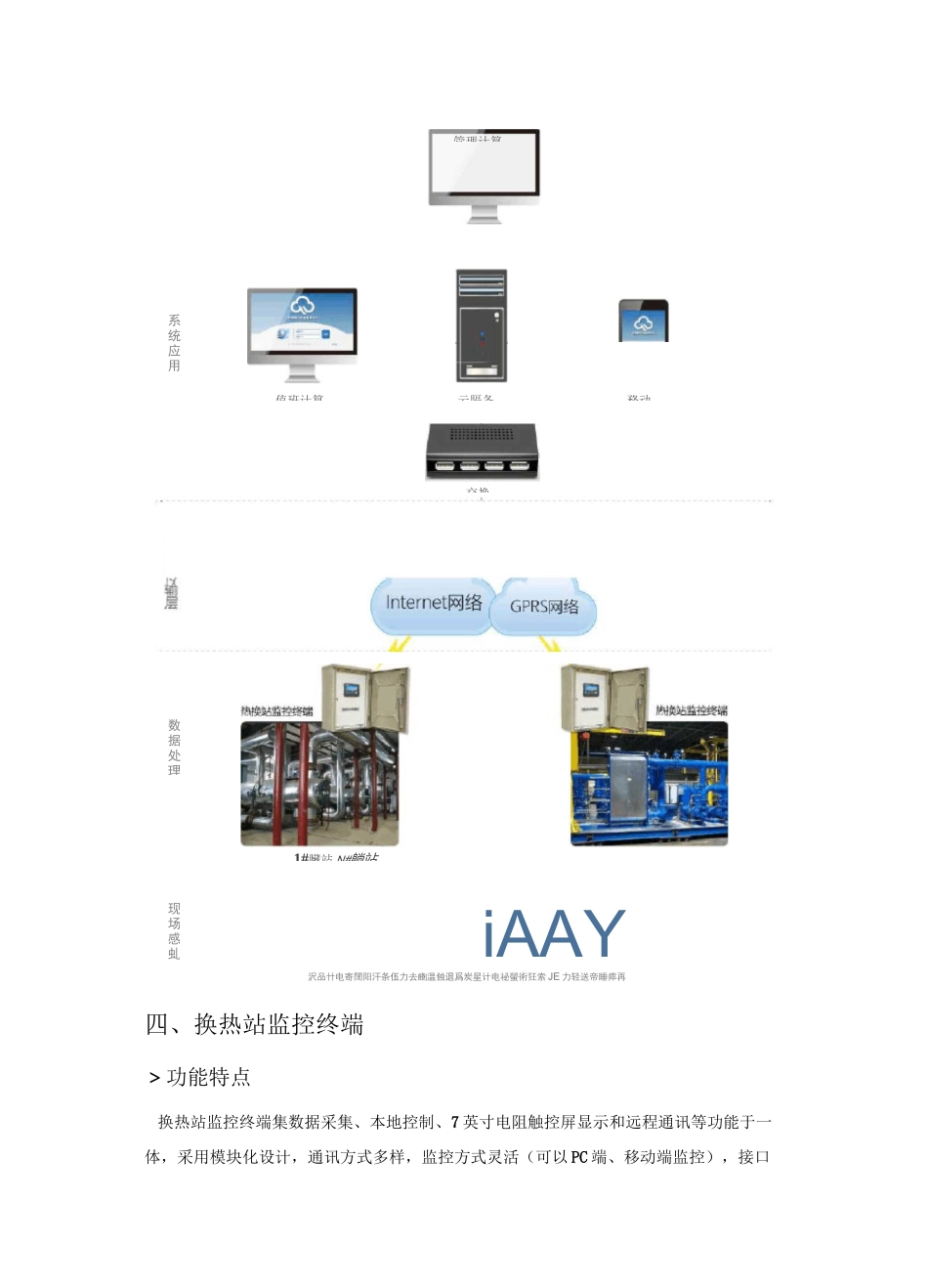

城市热换站监测系统方案一、系统概述城市热换站监测系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传，实现对供热过程有效的遥测、遥调和遥控。城市热换站监测系统是区域供热系统中的重要组成部分，它将实时、全面了解供热系统的运行工况，监视不利工况点的压差，保证区域供热系统安全合理地运行，并可根据运行数据进行供热规划和科学调配，为热力部门提供准确、有效的重要数据。二、系统简介和工作流程集中供热系统包括热源、热网、热用户三个部分。热源产生的蒸汽或热水，通过管网向全市或部分地区的用户供应生产和生活用热；热换站是集中供热网络与热用户的接口，是热源与热用户之间的“热交换站”，换热站能否高效运行对改善整个热网的热力不足、提高供热品质起着重要作用。热电厂热换站系统工作原理示意图换热站热力系统由一次网供回水系统、二次网供回水系统、补水系统、热计量系统组成，各部分之间相互关联相互作用。热源经过一次网供水管路进入热交换器，经过充分的热交换后，再由一次网回水管路流回热源。而二次网中的水在热交换器中充分受热后经二次网供水管路进入热用户，用户取得热量后，二次网循环泵将水通过二次网回水管路再进入热交换器，如此循环供热给用户。三、系统拓扑图系统由现场感知层、数据处理层、网络传输层、系统应用层构成，其中现场感知层：包含现场设备：温度变送器、压力变送器、流量计、水泵/阀门控制柜等二次仪表；数据处理层：换热站监控终端；网络传输层：GPRS、INTERNET 公网；系统应用层：监控中心：服务器、值班员计算机、管理计算机，手机移动端。热换系统应用務动AMffe：网飞\防乂J5培严厂-\7#/H数据处理现场感虬iAAY沢品卄电寄闊阳汗条伍力去豳温蝕退爲炭星计电祕螢術狂索 JE 力轻送帝睡瘁再四、换热站监控终端＞功能特点换热站监控终端集数据采集、本地控制、7 英寸电阻触控屏显示和远程通讯等功能于一体，采用模块化设计，通讯方式多样，监控方式灵活（可以 PC 端、移动端监控），接口值班计算管理计算云膈务交换1#臟站 N#躺站丰1.各种泵运行呼止.故障.电慌、电压2—次供、回水压力,漩 16 卷数M 二欠佻回水压为■.温度、流绘參数4 配电擦统型数:总电苫壬相电浊*三相电蛊，有功，无功5.监测管网实箱的温度或压力1 一通过监控画茴可如範停摘环泵组2-实现补水泵自动栓水王自动嚅节一齐供水询生浪水泵自血口1,当谣环泵、井水嬴陳水泵岀现故曜时上报到监控中占Z 水箱水位...
