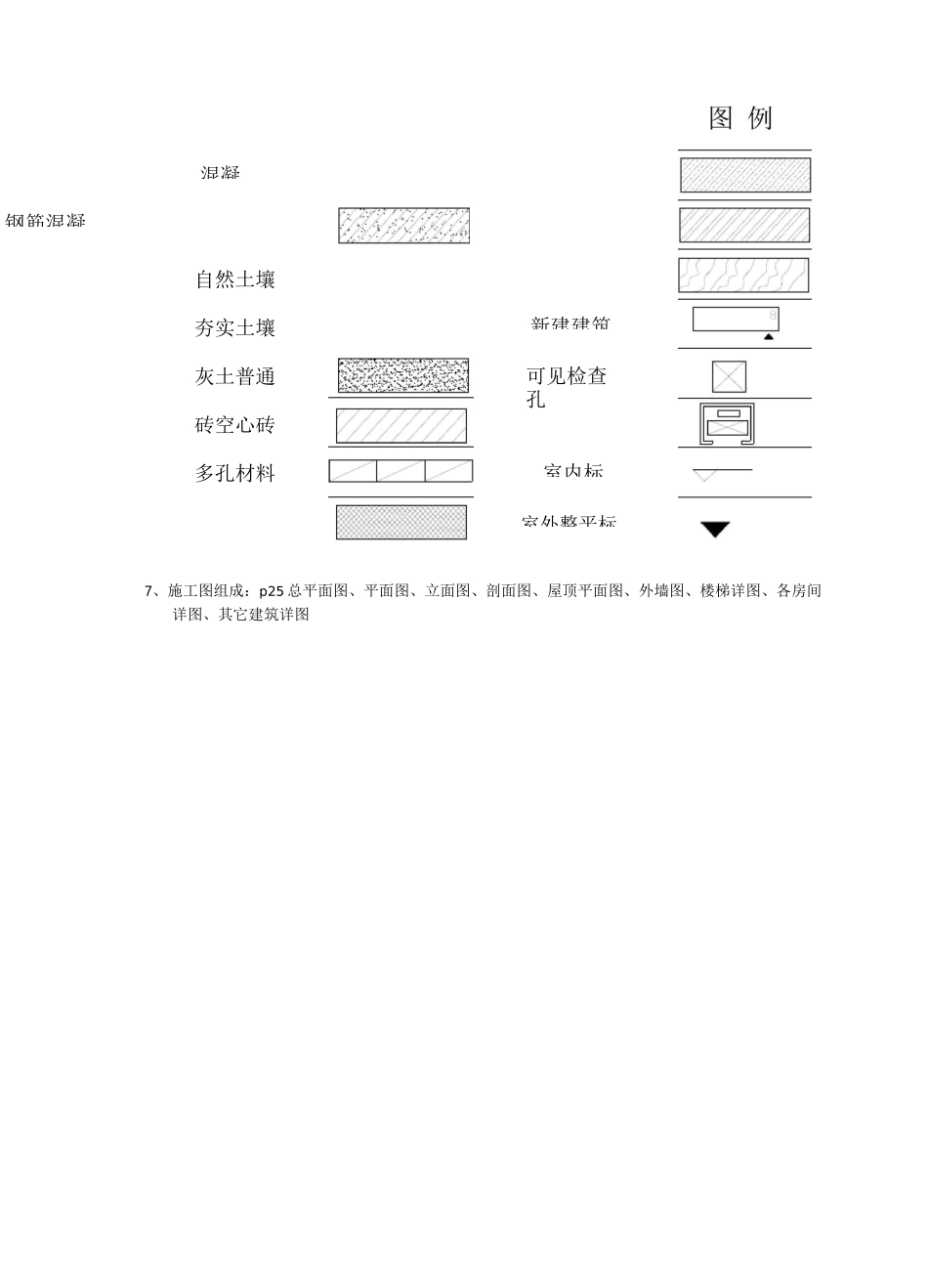

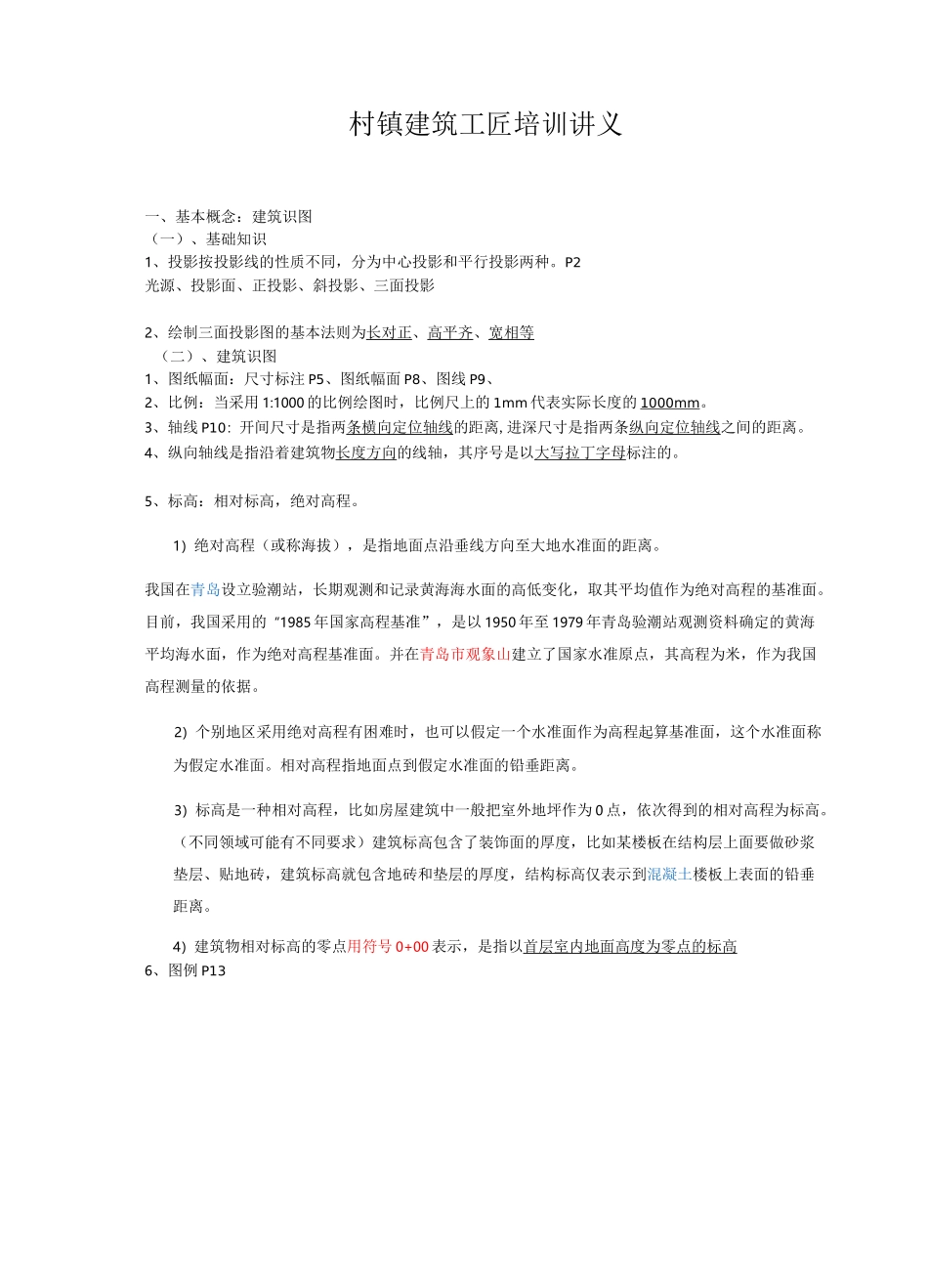

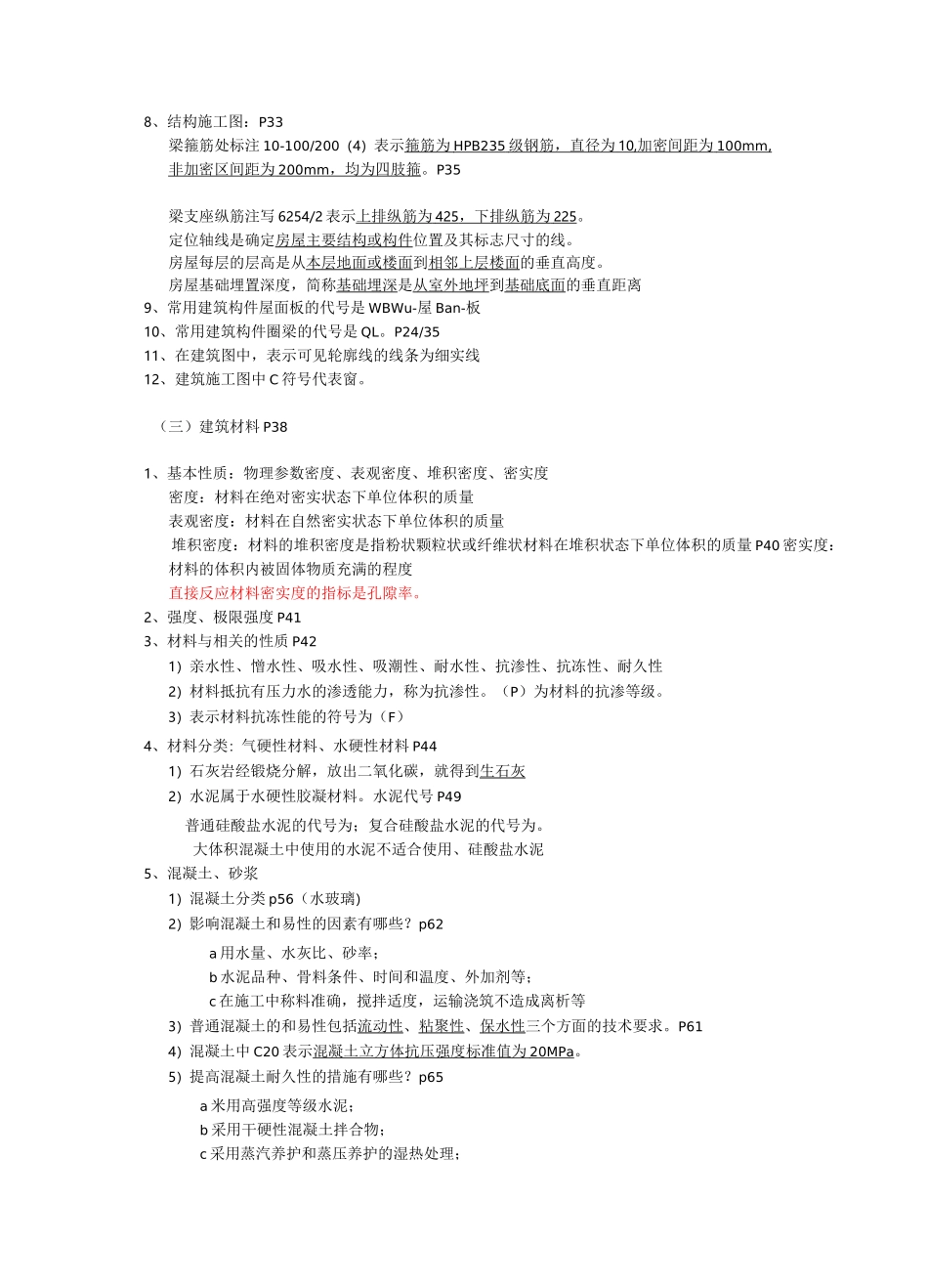

村镇建筑工匠培训讲义一、基本概念：建筑识图（一）、基础知识1、投影按投影线的性质不同，分为中心投影和平行投影两种。P2光源、投影面、正投影、斜投影、三面投影2、绘制三面投影图的基本法则为长对正、高平齐、宽相等（二）、建筑识图1、图纸幅面：尺寸标注 P5、图纸幅面 P8、图线 P9、2、比例：当采用 1:1000 的比例绘图时，比例尺上的 1mm 代表实际长度的 1000mm。3、轴线 P10：开间尺寸是指两条横向定位轴线的距离,进深尺寸是指两条纵向定位轴线之间的距离。4、纵向轴线是指沿着建筑物长度方向的线轴，其序号是以大写拉丁字母标注的。5、标高：相对标高，绝对高程。1）绝对高程（或称海拔），是指地面点沿垂线方向至大地水准面的距离。我国在青岛设立验潮站，长期观测和记录黄海海水面的高低变化，取其平均值作为绝对高程的基准面。目前，我国采用的“1985 年国家高程基准”，是以 1950 年至 1979 年青岛验潮站观测资料确定的黄海平均海水面，作为绝对高程基准面。并在青岛市观象山建立了国家水准原点，其高程为米，作为我国高程测量的依据。2）个别地区采用绝对高程有困难时，也可以假定一个水准面作为高程起算基准面，这个水准面称为假定水准面。相对高程指地面点到假定水准面的铅垂距离。3）标高是一种相对高程，比如房屋建筑中一般把室外地坪作为 0 点，依次得到的相对高程为标高。（不同领域可能有不同要求）建筑标高包含了装饰面的厚度，比如某楼板在结构层上面要做砂浆垫层、贴地砖，建筑标高就包含地砖和垫层的厚度，结构标高仅表示到混凝土楼板上表面的铅垂距离。4）建筑物相对标高的零点用符号 0+00 表示，是指以首层室内地面高度为零点的标高6、图例 P13混凝钢筋混凝自然土壤夯实土壤灰土普通砖空心砖多孔材料新建建筑可见检查孔室内标室外整平标7、施工图组成：p25 总平面图、平面图、立面图、剖面图、屋顶平面图、外墙图、楼梯详图、各房间详图、其它建筑详图8、结构施工图：P33梁箍筋处标注 10-100/200（4）表示箍筋为 HPB235 级钢筋，直径为 10, 加密间距为 100mm, 非加密区间距为 200mm ，均为四肢箍 。P35梁支座纵筋注写 6254/2 表示上排纵筋为 425 ，下排纵筋为 225 。定位轴线是确定房屋主要结构或构件位置及其标志尺寸的线。房屋每层的层高是从本层地面或楼面到相邻上层楼面的垂直高度。房屋基础埋置深度，简称基础埋深是从室外地坪到基础底面的垂直距离9、常用建筑构件屋面板的代...
