消弧线圈调试作业指导书

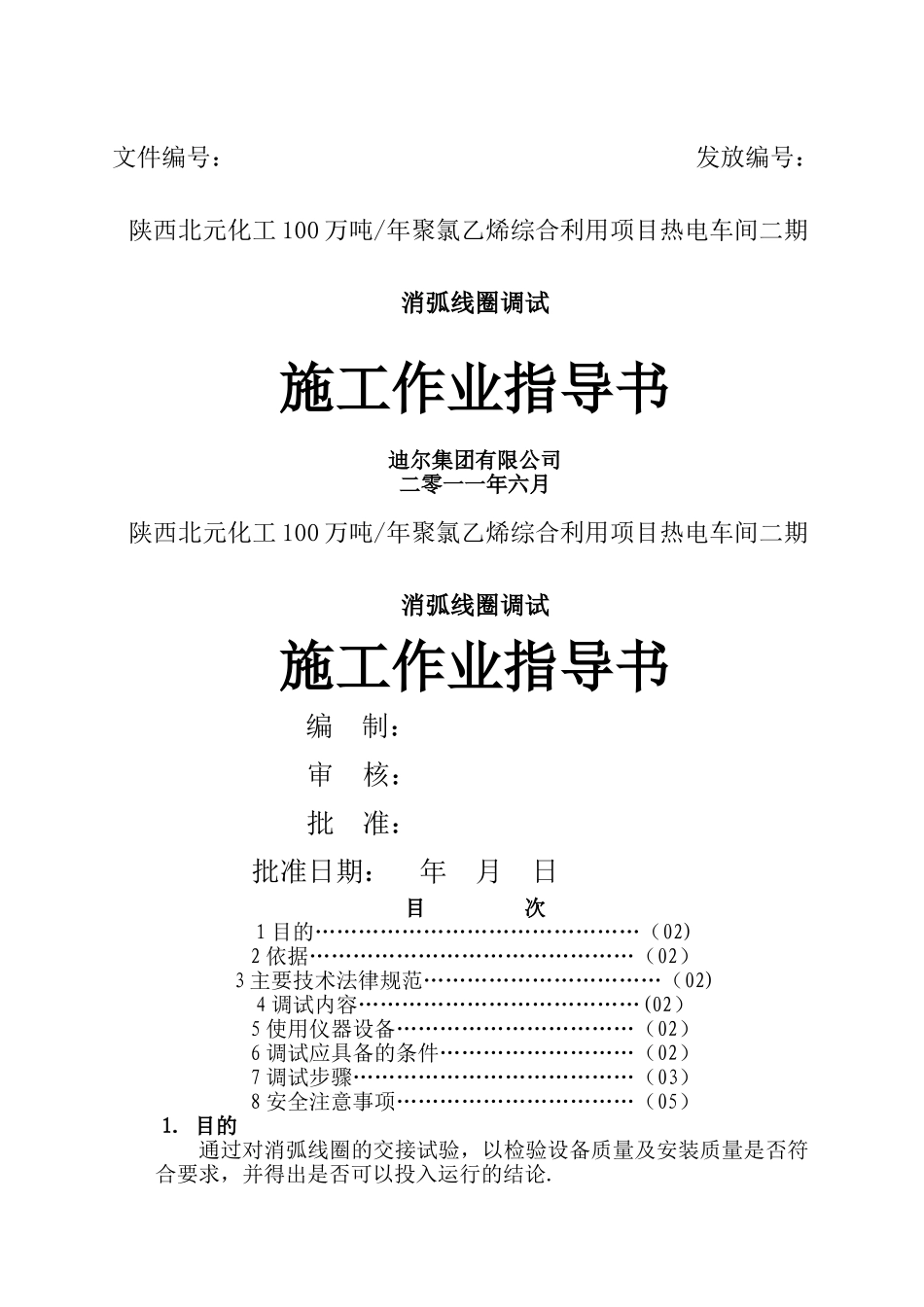

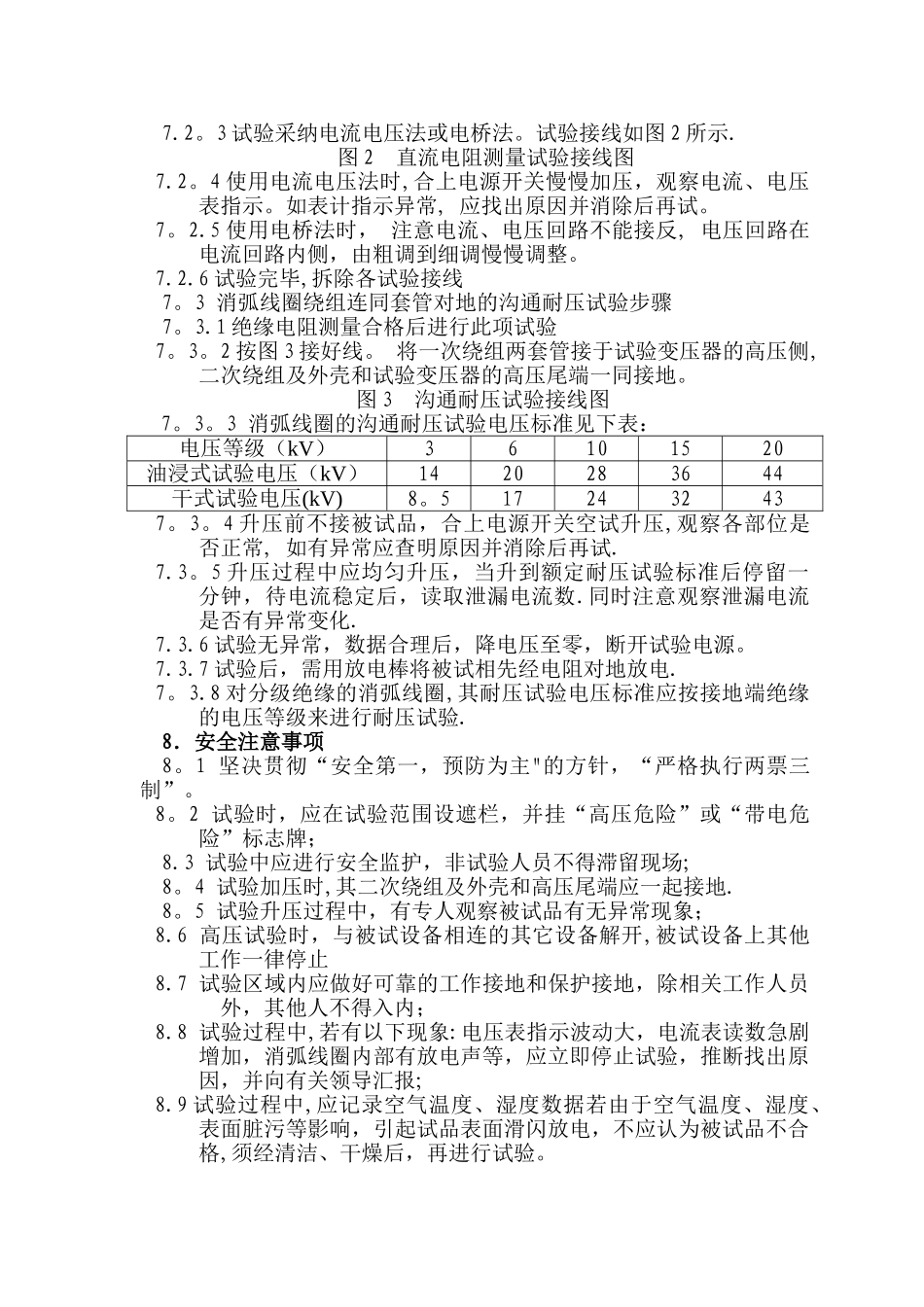

文件编号： 发放编号：陕西北元化工 100 万吨/年聚氯乙烯综合利用项目热电车间二期消弧线圈调试施工作业指导书迪尔集团有限公司二零一一年六月陕西北元化工 100 万吨/年聚氯乙烯综合利用项目热电车间二期消弧线圈调试施工作业指导书编 制： 审 核：批 准：批准日期： 年 月 日目 次1 目的………………………………………（02)2 依据………………………………………（02）3 主要技术法律规范……………………………（02)4 调试内容…………………………………(02）5 使用仪器设备……………………………（02）6 调试应具备的条件………………………（02）7 调试步骤…………………………………（03）8 安全注意事项……………………………（05）1. 目的通过对消弧线圈的交接试验，以检验设备质量及安装质量是否符合要求，并得出是否可以投入运行的结论.2。 依据2.1 《火电工程启动调试工作规定》2。2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2。3 《火电机组达标投产考核标准(2001 年版)》2.4 《电力安装工程电气设备交接试验标准》（GB50150—2024)2。5 《工程建设强制性条文（电力工程）》2.6 制造厂技术法律规范2.7 《电力建设安全健康与环境管理工作规定(2024 年版）》3。 主要技术法律规范3.1 型号：3。2 额定容量3.3 额定电压3.4 额定电流3.5 各档位下的补偿电流4. 调试内容消弧线圈的试验项目如下：4.1 测量绕组连同套管的绝缘电阻和吸收比4.2 测量绕组连同套管的直流电阻4。3 绕组连同套管的沟通耐压试验5．使用仪器设备5.1 兆欧表一只：2500V5.2 沟通高压试验设备一套额定输出电压:0——60KV额定输出电流：2mA6．调试应具备的条件6。1 消弧线圈安装完毕，并符合安装规程要求，办理完安装验收签证,具备带电条件；6。2 用干燥、清洁的软布将消弧线圈的套管擦拭洁净;6.3 生产区域的场地平整,留出试验场地; 6。4 天气晴好，相对湿度不大于 90%7．调试步骤7。1 绝缘电阻测量步骤7。1.1 按图 1 接好线,将一次绕组两套管接于摇表的 “线路”（L)接线柱上,二次绕组和外壳一同接地。摇表的“地”（E）接线柱接地.图 1 消弧线圈连同套管的绝缘电阻测量接线图7.1。2 以恒定的速度（约每分钟 120 转)转动摇表把手，并记录时间,读取 15 秒和 60 秒的绝缘电阻值。7.1.3 将摇表和消弧线圈的联线断开后,停止转动摇表,用串有电阻的放电棒使被试消弧线圈充分放电。7。1。4 ...
