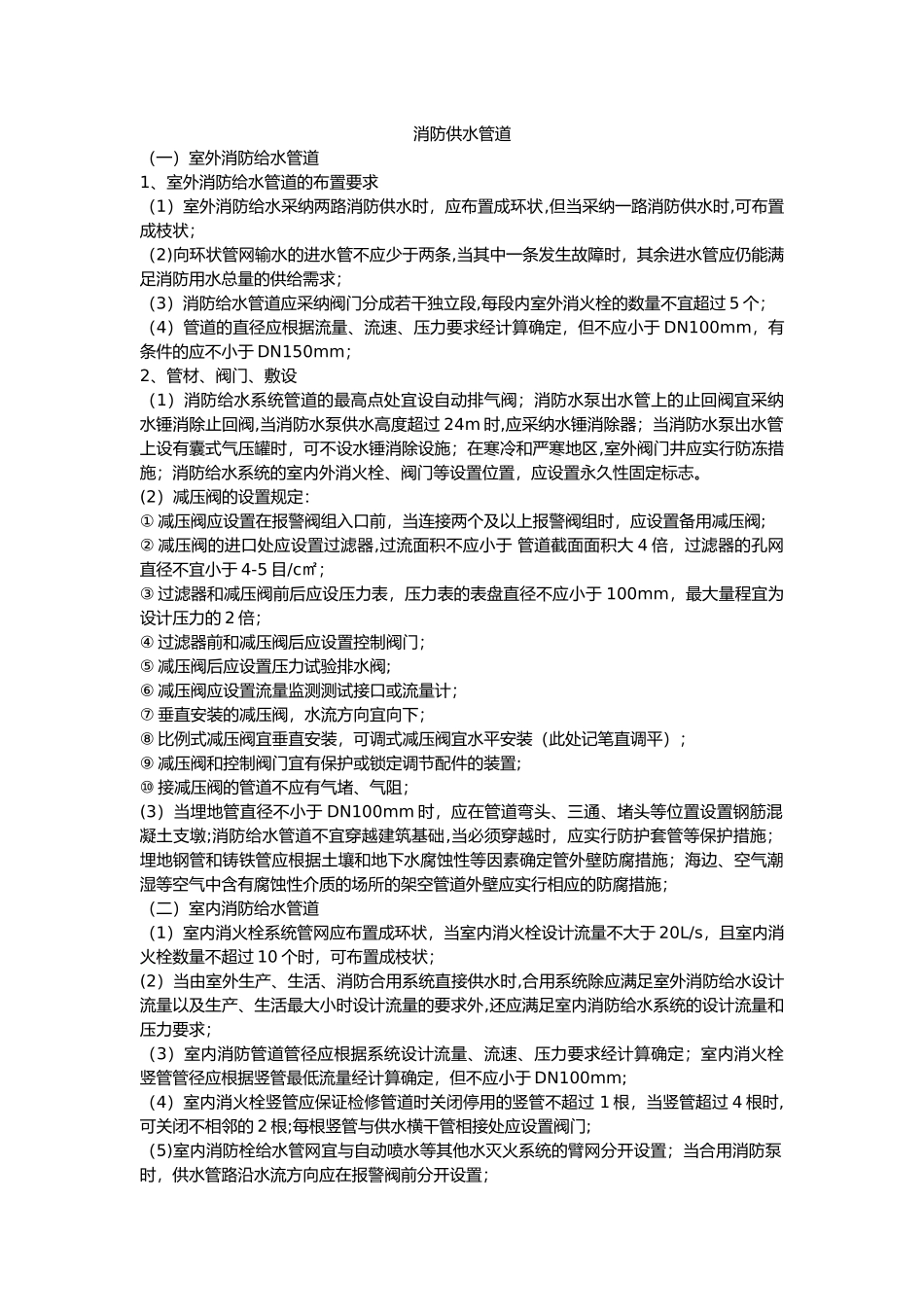

消防供水管道（一）室外消防给水管道1、室外消防给水管道的布置要求（1）室外消防给水采纳两路消防供水时，应布置成环状,但当采纳一路消防供水时,可布置成枝状；（2)向环状管网输水的进水管不应少于两条,当其中一条发生故障时，其余进水管应仍能满足消防用水总量的供给需求；（3）消防给水管道应采纳阀门分成若干独立段,每段内室外消火栓的数量不宜超过 5 个；（4）管道的直径应根据流量、流速、压力要求经计算确定，但不应小于 DN100mm，有条件的应不小于 DN150mm；2、管材、阀门、敷设（1）消防给水系统管道的最高点处宜设自动排气阀；消防水泵出水管上的止回阀宜采纳水锤消除止回阀,当消防水泵供水高度超过 24m 时,应采纳水锤消除器；当消防水泵出水管上设有囊式气压罐时，可不设水锤消除设施；在寒冷和严寒地区,室外阀门井应实行防冻措施；消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标志。(2）减压阀的设置规定：① 减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀;② 减压阀的进口处应设置过滤器,过流面积不应小于 管道截面面积大 4 倍，过滤器的孔网直径不宜小于 4-5 目/c㎡；③ 过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于 100mm，最大量程宜为设计压力的 2 倍；④ 过滤器前和减压阀后应设置控制阀门；⑤ 减压阀后应设置压力试验排水阀;⑥ 减压阀应设置流量监测测试接口或流量计；⑦ 垂直安装的减压阀，水流方向宜向下；⑧ 比例式减压阀宜垂直安装，可调式减压阀宜水平安装（此处记笔直调平）；⑨ 减压阀和控制阀门宜有保护或锁定调节配件的装置;⑩ 接减压阀的管道不应有气堵、气阻；(3）当埋地管直径不小于 DN100mm 时，应在管道弯头、三通、堵头等位置设置钢筋混凝土支墩;消防给水管道不宜穿越建筑基础,当必须穿越时，应实行防护套管等保护措施；埋地钢管和铸铁管应根据土壤和地下水腐蚀性等因素确定管外壁防腐措施；海边、空气潮湿等空气中含有腐蚀性介质的场所的架空管道外壁应实行相应的防腐措施；（二）室内消防给水管道（1）室内消火栓系统管网应布置成环状，当室内消火栓设计流量不大于 20L/s，且室内消火栓数量不超过 10 个时，可布置成枝状；(2）当由室外生产、生活、消防合用系统直接供水时,合用系统除应满足室外消防给水设计流量以及生产、生活最大小时设计流量的要求外,还应满足室内消防给水系统的设计流量和压力要求；（3）室内...
