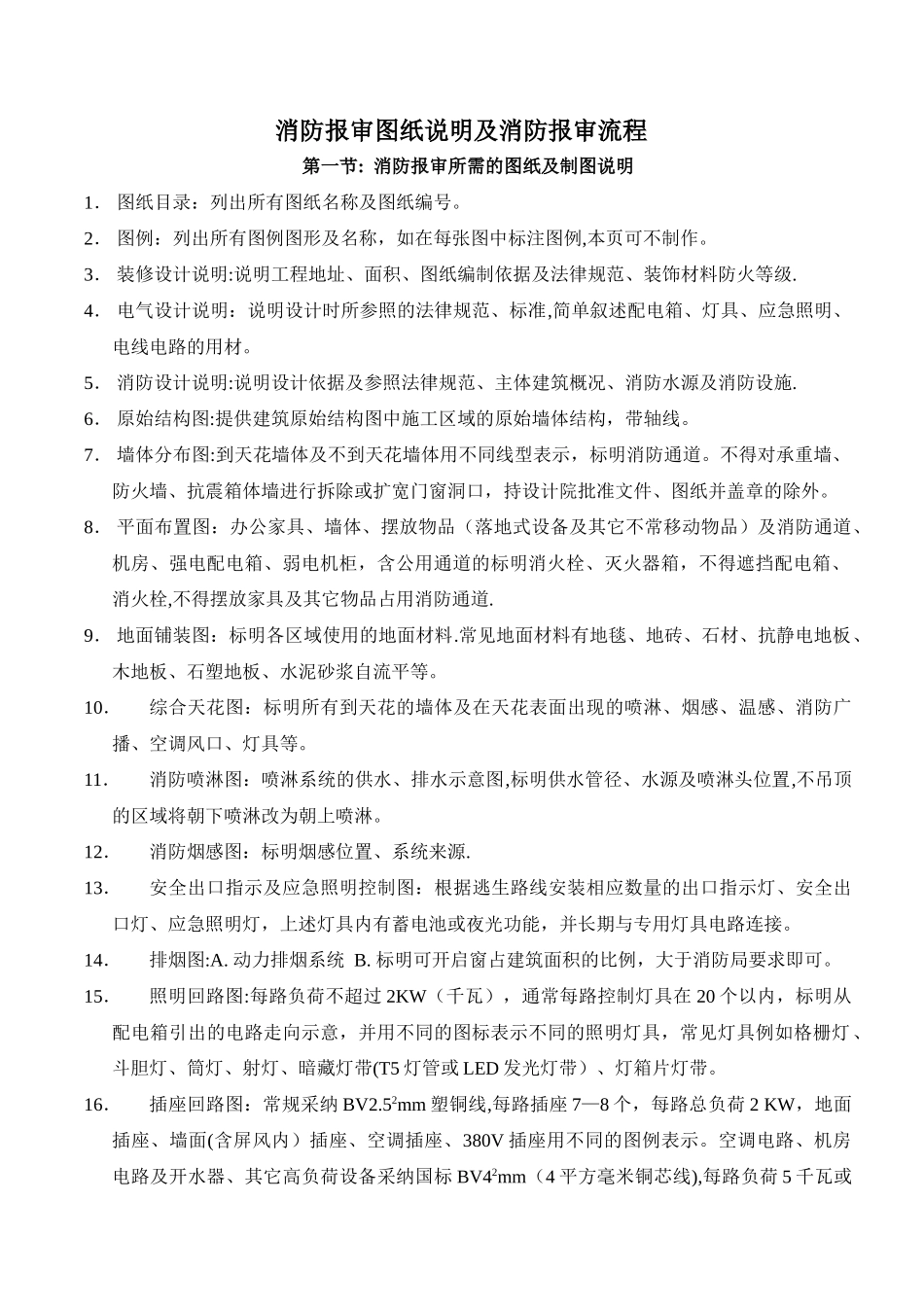

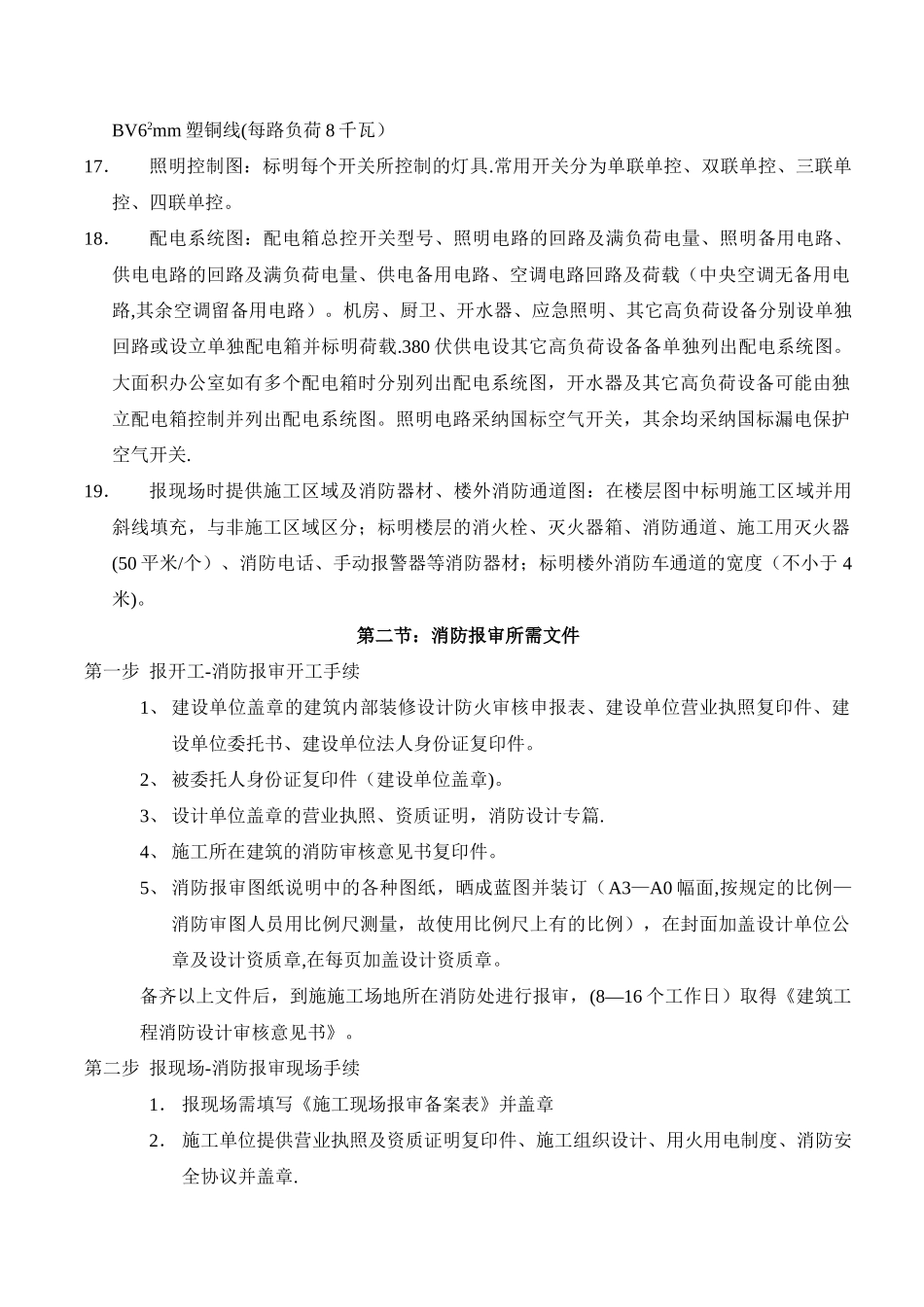

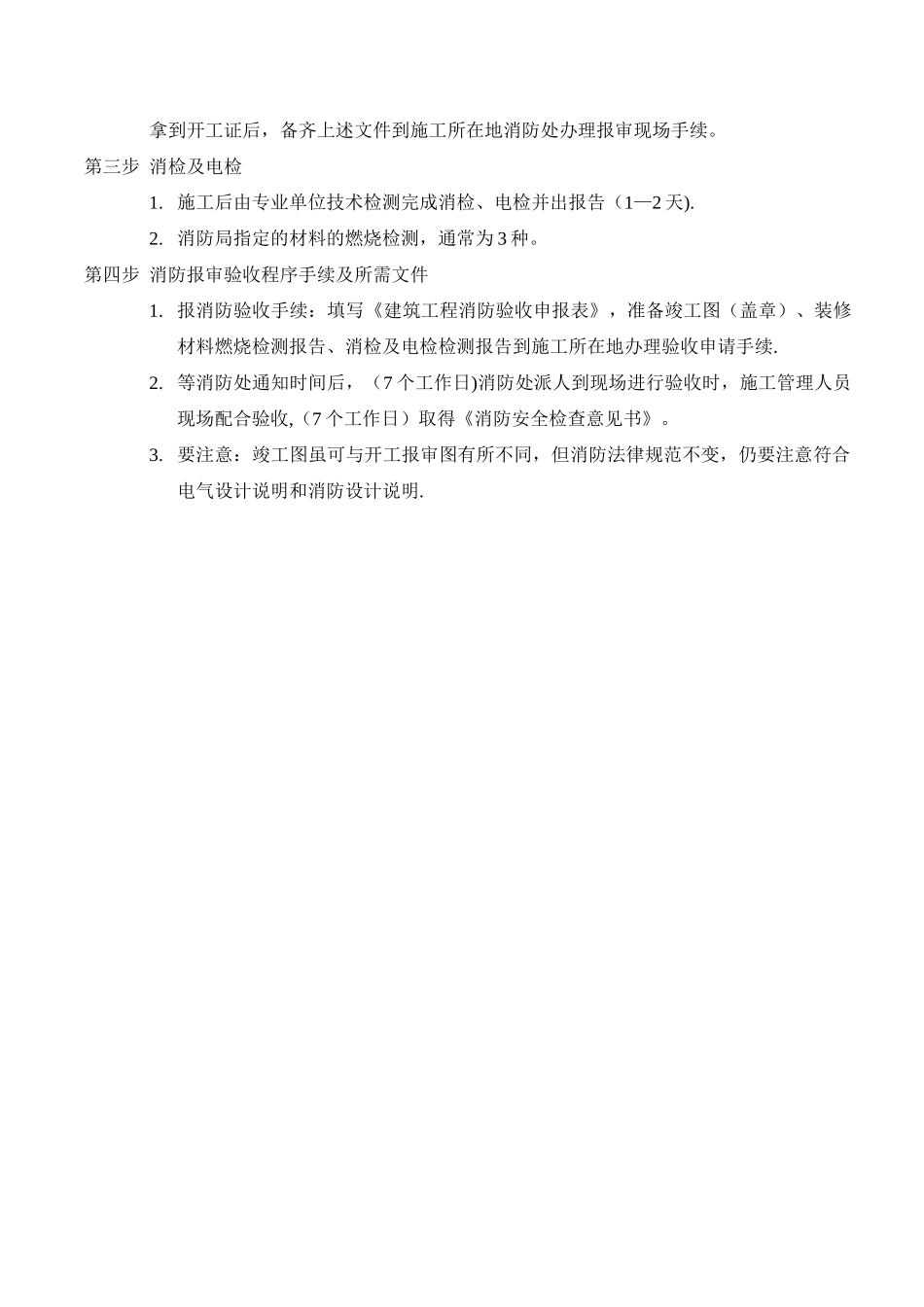

消防报审图纸说明及消防报审流程第一节: 消防报审所需的图纸及制图说明1． 图纸目录：列出所有图纸名称及图纸编号。2． 图例：列出所有图例图形及名称，如在每张图中标注图例,本页可不制作。3． 装修设计说明:说明工程地址、面积、图纸编制依据及法律规范、装饰材料防火等级.4． 电气设计说明：说明设计时所参照的法律规范、标准,简单叙述配电箱、灯具、应急照明、电线电路的用材。5． 消防设计说明:说明设计依据及参照法律规范、主体建筑概况、消防水源及消防设施.6． 原始结构图:提供建筑原始结构图中施工区域的原始墙体结构，带轴线。7． 墙体分布图:到天花墙体及不到天花墙体用不同线型表示，标明消防通道。不得对承重墙、防火墙、抗震箱体墙进行拆除或扩宽门窗洞口，持设计院批准文件、图纸并盖章的除外。8． 平面布置图：办公家具、墙体、摆放物品（落地式设备及其它不常移动物品）及消防通道、机房、强电配电箱、弱电机柜，含公用通道的标明消火栓、灭火器箱，不得遮挡配电箱、消火栓,不得摆放家具及其它物品占用消防通道.9． 地面铺装图：标明各区域使用的地面材料.常见地面材料有地毯、地砖、石材、抗静电地板、木地板、石塑地板、水泥砂浆自流平等。10．综合天花图：标明所有到天花的墙体及在天花表面出现的喷淋、烟感、温感、消防广播、空调风口、灯具等。11．消防喷淋图：喷淋系统的供水、排水示意图,标明供水管径、水源及喷淋头位置,不吊顶的区域将朝下喷淋改为朝上喷淋。12．消防烟感图：标明烟感位置、系统来源.13．安全出口指示及应急照明控制图：根据逃生路线安装相应数量的出口指示灯、安全出口灯、应急照明灯，上述灯具内有蓄电池或夜光功能，并长期与专用灯具电路连接。14．排烟图:A. 动力排烟系统 B. 标明可开启窗占建筑面积的比例，大于消防局要求即可。15．照明回路图:每路负荷不超过 2KW（千瓦），通常每路控制灯具在 20 个以内，标明从配电箱引出的电路走向示意，并用不同的图标表示不同的照明灯具，常见灯具例如格栅灯、斗胆灯、筒灯、射灯、暗藏灯带(T5 灯管或 LED 发光灯带）、灯箱片灯带。16．插座回路图：常规采纳 BV2.52mm 塑铜线,每路插座 7—8 个，每路总负荷 2 KW，地面插座、墙面(含屏风内）插座、空调插座、380V 插座用不同的图例表示。空调电路、机房电路及开水器、其它高负荷设备采纳国标 BV42mm（4 平方毫米铜芯线),每路负荷 5 千瓦或BV62mm 塑铜线(每路负荷 8 千瓦）17...
