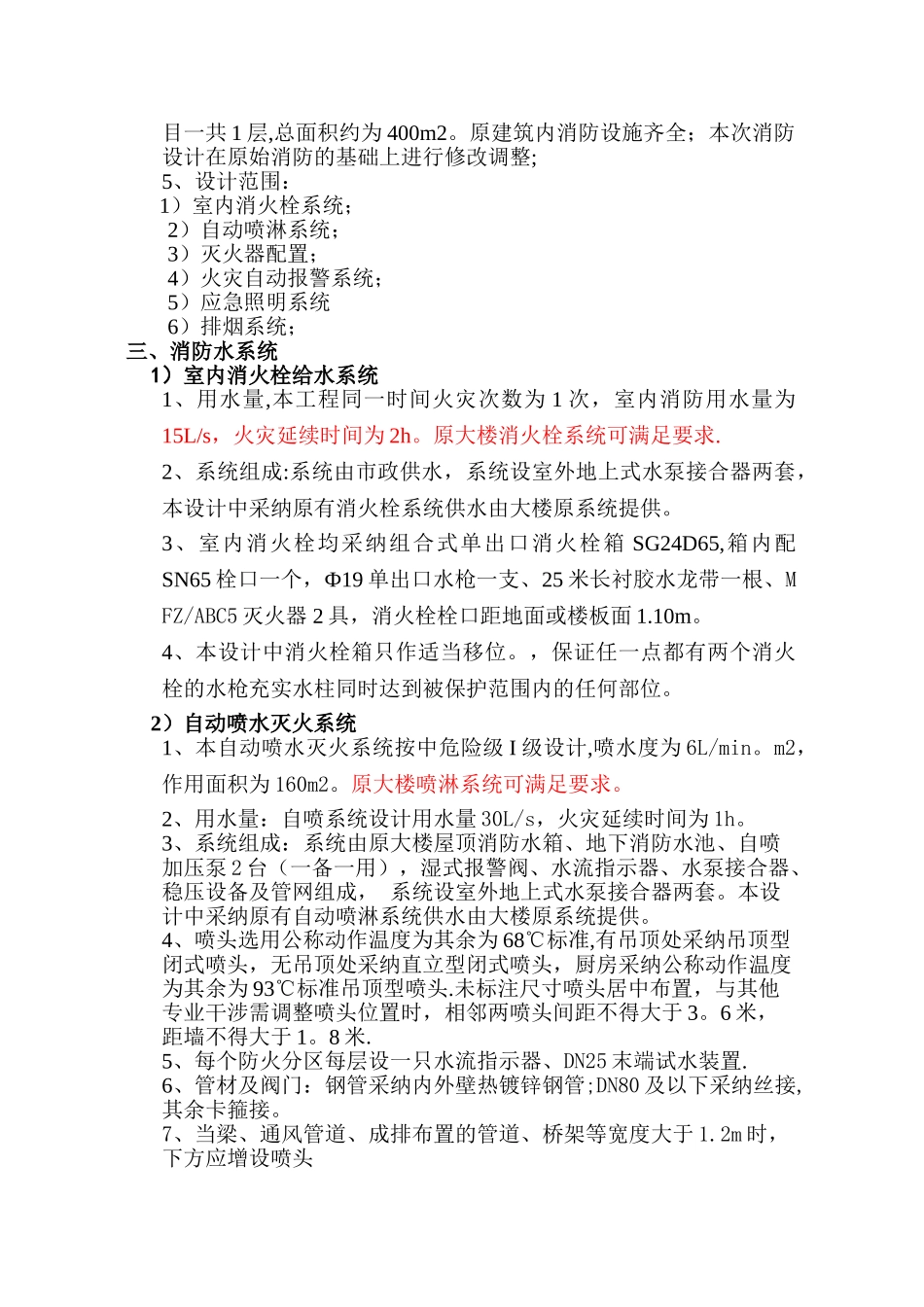

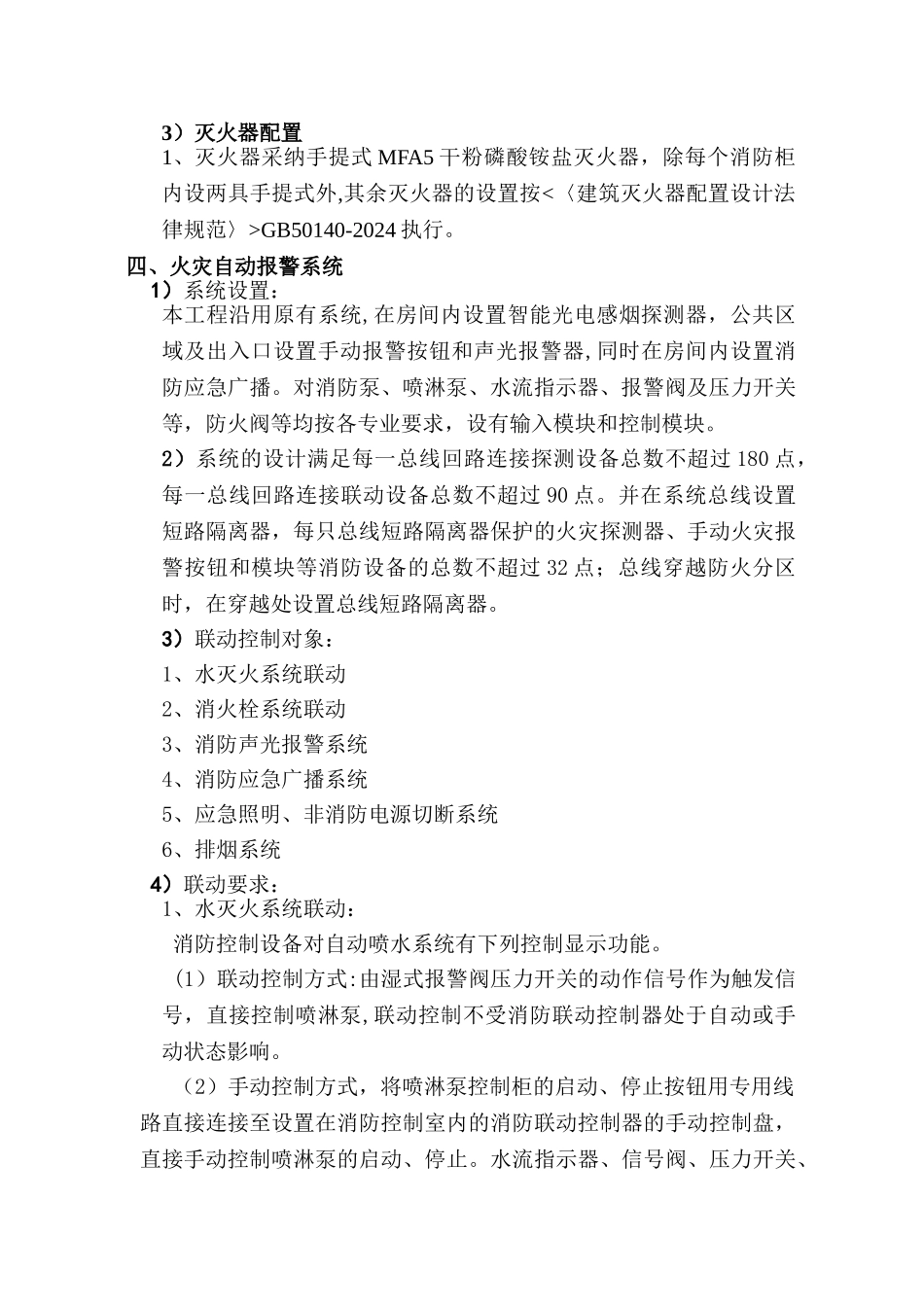

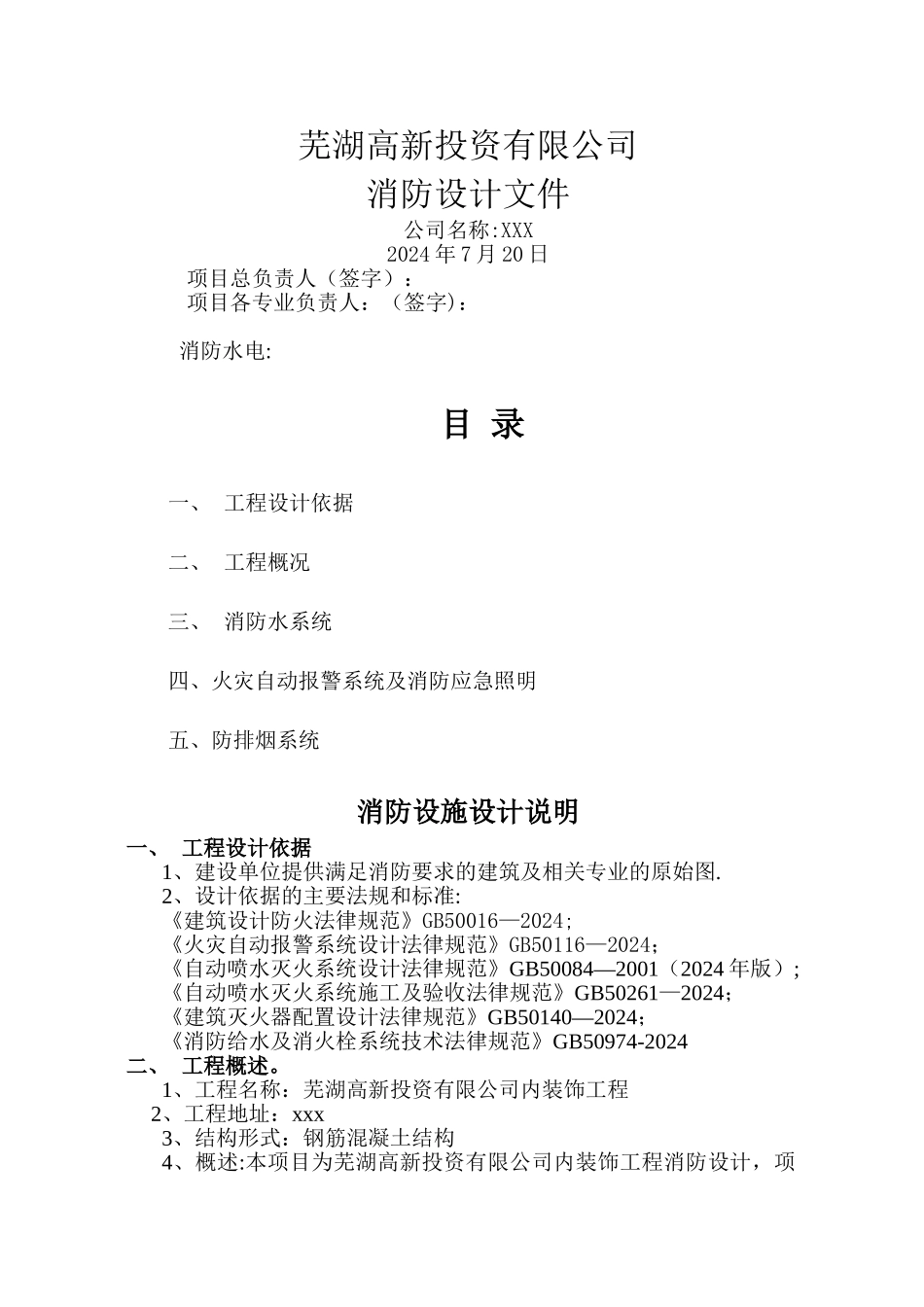

芜湖高新投资有限公司消防设计文件公司名称:XXX2024 年 7 月 20 日项目总负责人（签字）：项目各专业负责人：（签字)： 消防水电:目 录一、 工程设计依据二、 工程概况三、 消防水系统四、火灾自动报警系统及消防应急照明五、防排烟系统消防设施设计说明一、 工程设计依据1、建设单位提供满足消防要求的建筑及相关专业的原始图.2、设计依据的主要法规和标准: 《建筑设计防火法律规范》GB50016—2024;《火灾自动报警系统设计法律规范》GB50116—2024；《自动喷水灭火系统设计法律规范》GB50084—2001（2024 年版）;《自动喷水灭火系统施工及验收法律规范》GB50261—2024；《建筑灭火器配置设计法律规范》GB50140—2024；《消防给水及消火栓系统技术法律规范》GB50974-2024二、 工程概述。1、工程名称：芜湖高新投资有限公司内装饰工程 2、工程地址：xxx3、结构形式：钢筋混凝土结构4、概述:本项目为芜湖高新投资有限公司内装饰工程消防设计，项目一共 1 层,总面积约为 400m2。原建筑内消防设施齐全；本次消防设计在原始消防的基础上进行修改调整;5、设计范围： 1）室内消火栓系统；2）自动喷淋系统；3）灭火器配置；4）火灾自动报警系统；5）应急照明系统6）排烟系统；三、消防水系统1）室内消火栓给水系统1、用水量,本工程同一时间火灾次数为 1 次，室内消防用水量为15L/s，火灾延续时间为 2h。原大楼消火栓系统可满足要求.2、系统组成:系统由市政供水，系统设室外地上式水泵接合器两套，本设计中采纳原有消火栓系统供水由大楼原系统提供。3、室内消火栓均采纳组合式单出口消火栓箱 SG24D65,箱内配SN65 栓口一个，Ф19 单出口水枪一支、25 米长衬胶水龙带一根、MFZ/ABC5 灭火器 2 具，消火栓栓口距地面或楼板面 1.10m。4、本设计中消火栓箱只作适当移位。，保证任一点都有两个消火栓的水枪充实水柱同时达到被保护范围内的任何部位。 2）自动喷水灭火系统1、本自动喷水灭火系统按中危险级 I 级设计,喷水度为 6L/min。m2，作用面积为 160m2。原大楼喷淋系统可满足要求。2、用水量：自喷系统设计用水量 30L/s，火灾延续时间为 1h。3、系统组成：系统由原大楼屋顶消防水箱、地下消防水池、自喷加压泵 2 台（一备一用），湿式报警阀、水流指示器、水泵接合器、稳压设备及管网组成， 系统设室外地上式水泵接合器两套。本设计中采纳原有自动喷淋系统供水由大楼原系统提供。4、喷头选用公称动作温度为其余为 68℃...
