涤棉的具体染整工艺流程

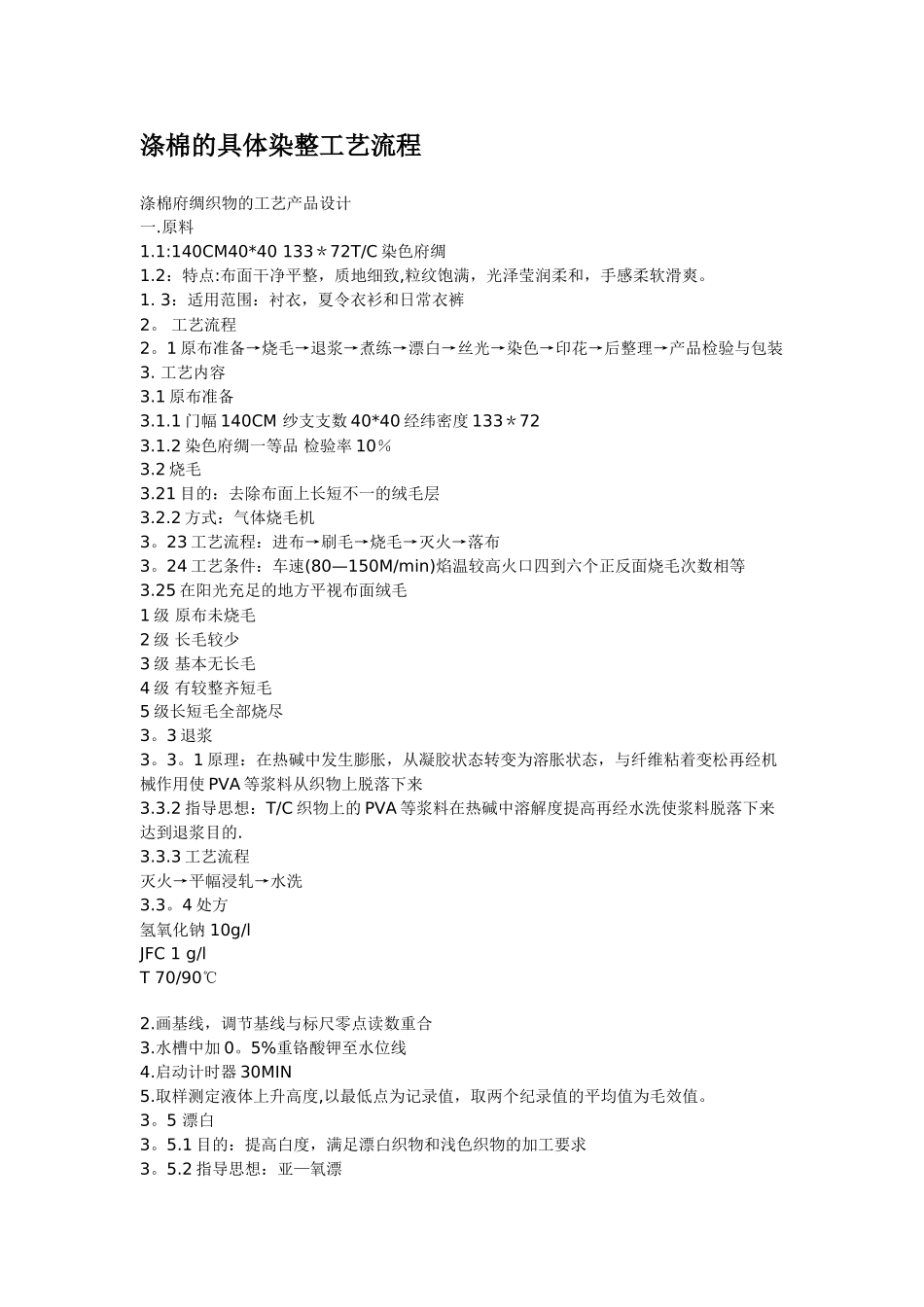

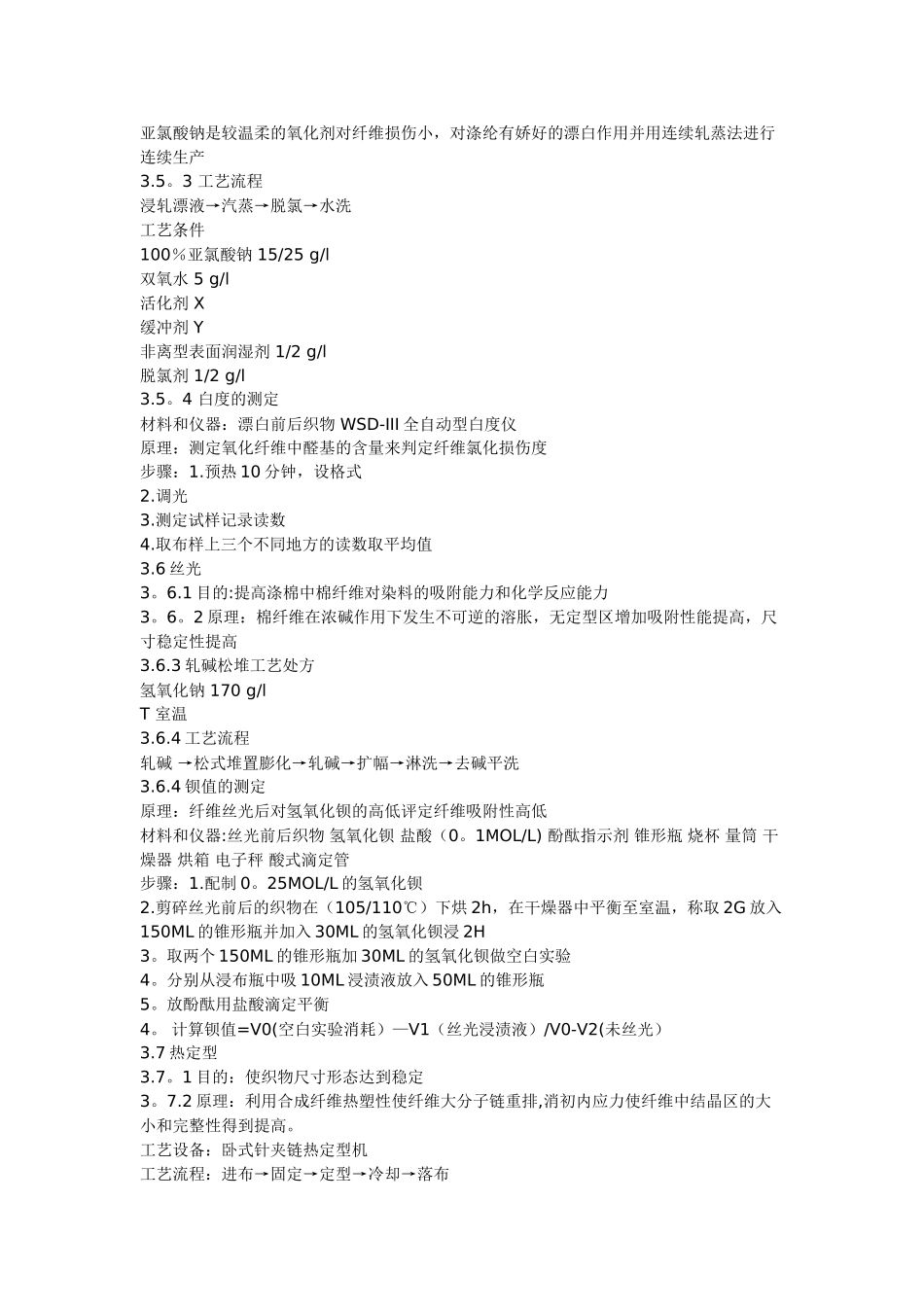

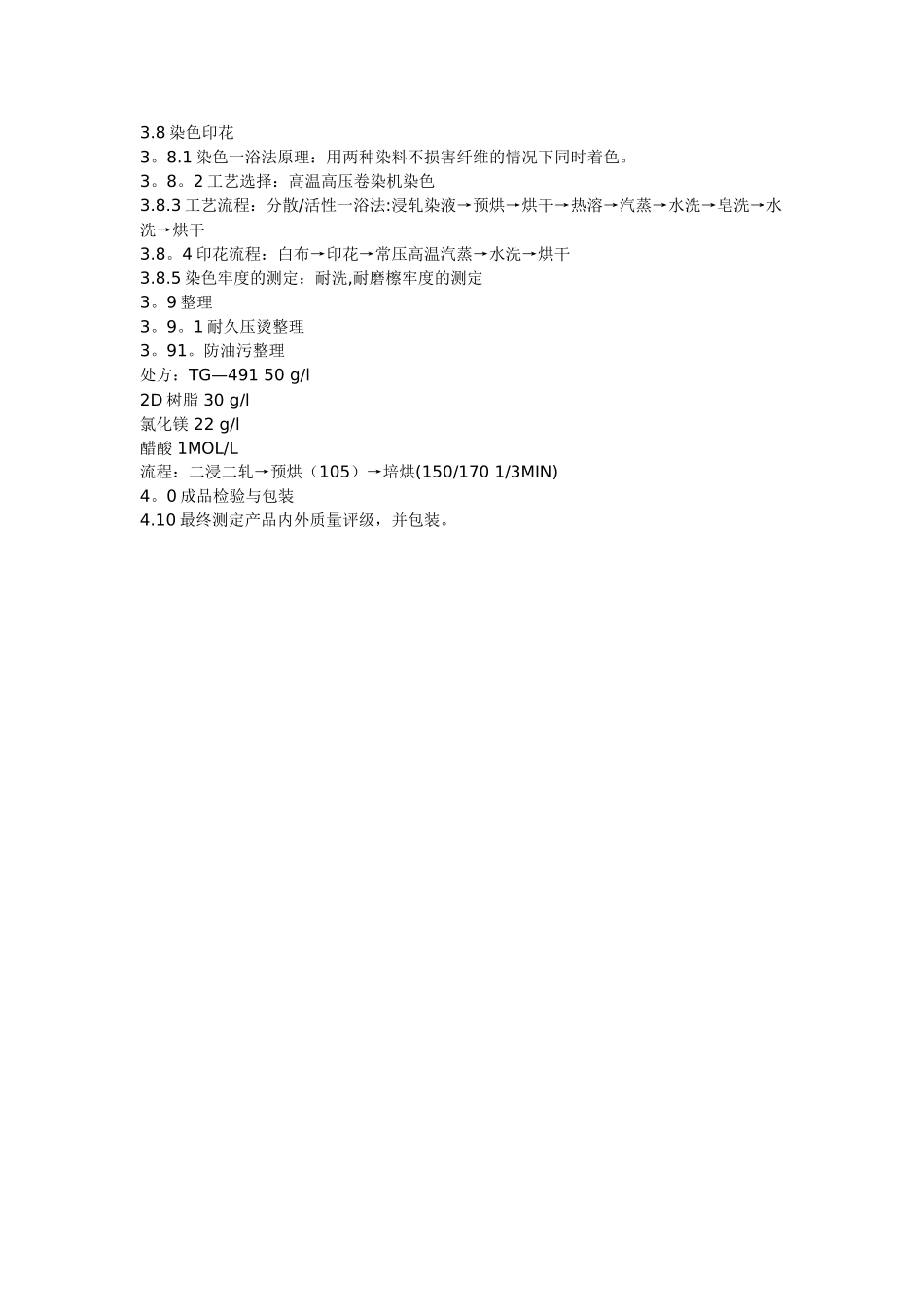

涤棉的具体染整工艺流程涤棉府绸织物的工艺产品设计一.原料1.1:140CM40*40 133＊72T/C 染色府绸1.2：特点:布面干净平整，质地细致,粒纹饱满，光泽莹润柔和，手感柔软滑爽。1. 3：适用范围：衬衣，夏令衣衫和日常衣裤2。 工艺流程2。1 原布准备→烧毛→退浆→煮练→漂白→丝光→染色→印花→后整理→产品检验与包装3. 工艺内容3.1 原布准备3.1.1 门幅 140CM 纱支支数 40*40 经纬密度 133＊723.1.2 染色府绸一等品 检验率 10％3.2 烧毛3.21 目的：去除布面上长短不一的绒毛层3.2.2 方式：气体烧毛机3。23 工艺流程：进布→刷毛→烧毛→灭火→落布3。24 工艺条件：车速(80—150M/min)焰温较高火口四到六个正反面烧毛次数相等3.25 在阳光充足的地方平视布面绒毛1 级 原布未烧毛2 级 长毛较少3 级 基本无长毛4 级 有较整齐短毛5 级长短毛全部烧尽3。3 退浆3。3。1 原理：在热碱中发生膨胀，从凝胶状态转变为溶胀状态，与纤维粘着变松再经机械作用使 PVA 等浆料从织物上脱落下来3.3.2 指导思想：T/C 织物上的 PVA 等浆料在热碱中溶解度提高再经水洗使浆料脱落下来达到退浆目的.3.3.3 工艺流程灭火→平幅浸轧→水洗3.3。4 处方氢氧化钠 10g/lJFC 1 g/lT 70/90℃2.画基线，调节基线与标尺零点读数重合3.水槽中加 0。5%重铬酸钾至水位线4.启动计时器 30MIN5.取样测定液体上升高度,以最低点为记录值，取两个纪录值的平均值为毛效值。3。5 漂白3。5.1 目的：提高白度，满足漂白织物和浅色织物的加工要求3。5.2 指导思想：亚—氧漂亚氯酸钠是较温柔的氧化剂对纤维损伤小，对涤纶有娇好的漂白作用并用连续轧蒸法进行连续生产3.5。3 工艺流程浸轧漂液→汽蒸→脱氯→水洗工艺条件100％亚氯酸钠 15/25 g/l双氧水 5 g/l活化剂 X缓冲剂 Y非离型表面润湿剂 1/2 g/l脱氯剂 1/2 g/l3.5。4 白度的测定材料和仪器：漂白前后织物 WSD-III 全自动型白度仪原理：测定氧化纤维中醛基的含量来判定纤维氯化损伤度步骤：1.预热 10 分钟，设格式2.调光3.测定试样记录读数4.取布样上三个不同地方的读数取平均值3.6 丝光3。6.1 目的:提高涤棉中棉纤维对染料的吸附能力和化学反应能力3。6。2 原理：棉纤维在浓碱作用下发生不可逆的溶胀，无定型区增加吸附性能提高，尺寸稳定性提高3.6.3 轧碱松堆工艺处方氢氧化钠 170 g/lT 室温3.6.4 工艺流程轧碱 →松式堆置膨化→轧碱→扩幅→淋洗→去碱平洗3.6.4 钡...
