涵洞墙身施工技术交底

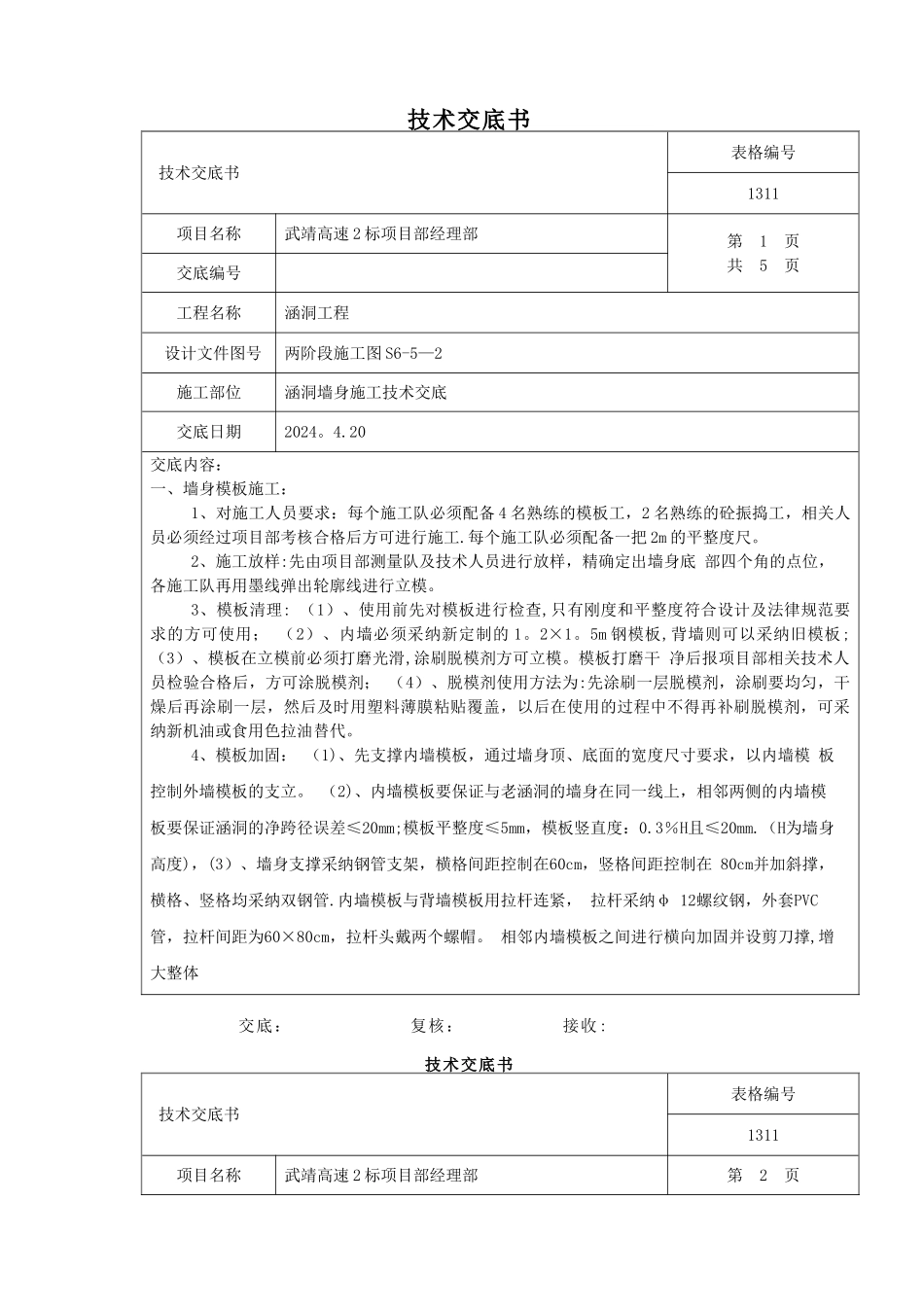

技术交底书 技术交底书表格编号1311项目名称武靖高速 2 标项目部经理部第 1 页共 5 页交底编号工程名称涵洞工程设计文件图号两阶段施工图 S6-5—2施工部位涵洞墙身施工技术交底交底日期2024。4.20交底内容：一、墙身模板施工：1、对施工人员要求：每个施工队必须配备 4 名熟练的模板工，2 名熟练的砼振捣工，相关人员必须经过项目部考核合格后方可进行施工.每个施工队必须配备一把 2m 的平整度尺。 2、施工放样:先由项目部测量队及技术人员进行放样，精确定出墙身底 部四个角的点位，各施工队再用墨线弹出轮廓线进行立模。 3、模板清理: （1）、使用前先对模板进行检查,只有刚度和平整度符合设计及法律规范要 求的方可使用； （2）、内墙必须采纳新定制的 1。2×1。5m 钢模板,背墙则可以采纳旧模板; （3）、模板在立模前必须打磨光滑,涂刷脱模剂方可立模。模板打磨干 净后报项目部相关技术人员检验合格后，方可涂脱模剂； （4）、脱模剂使用方法为:先涂刷一层脱模剂，涂刷要均匀，干燥后再涂刷一层，然后及时用塑料薄膜粘贴覆盖，以后在使用的过程中不得再补刷脱模剂，可采纳新机油或食用色拉油替代。4、模板加固： （1)、先支撑内墙模板，通过墙身顶、底面的宽度尺寸要求，以内墙模 板控制外墙模板的支立。 （2)、内墙模板要保证与老涵洞的墙身在同一线上，相邻两侧的内墙模 板要保证涵洞的净跨径误差≤20mm;模板平整度≤5mm，模板竖直度：0.3％H且≤20mm.（H为墙身高度)，(3）、墙身支撑采纳钢管支架，横格间距控制在60cm，竖格间距控制在 80cm并加斜撑，横格、竖格均采纳双钢管.内墙模板与背墙模板用拉杆连紧， 拉杆采纳φ 12螺纹钢，外套PVC管，拉杆间距为60×80cm，拉杆头戴两个螺帽。 相邻内墙模板之间进行横向加固并设剪刀撑,增大整体 交底： 复核： 接收:技术交底书 技术交底书表格编号1311项目名称武靖高速 2 标项目部经理部第 2 页共 5 页交底编号工程名称涵洞工程设计文件图号两阶段施工图 S6-5—2施工部位涵洞墙身施工技术交底交底日期2024。4.20技术交底内容：模板的刚度.模板加固主要是以拉筋为主,斜撑为辅. (4)、墙身端模采纳钢管或方木加固,钢管采纳双钢管，方木采纳10×10×5cm的方木，横竖格间距为40×40cm。在横竖格交汇点处设斜撑。整个斜撑用横竖钢管连成一个整体。斜撑的另一个支撑点设在八字墙基础上预埋的 接茬石上，并打楔子固定。 （5）、模板拼装缝采纳双面胶带,墙身模...
