深基坑边坡喷锚支护

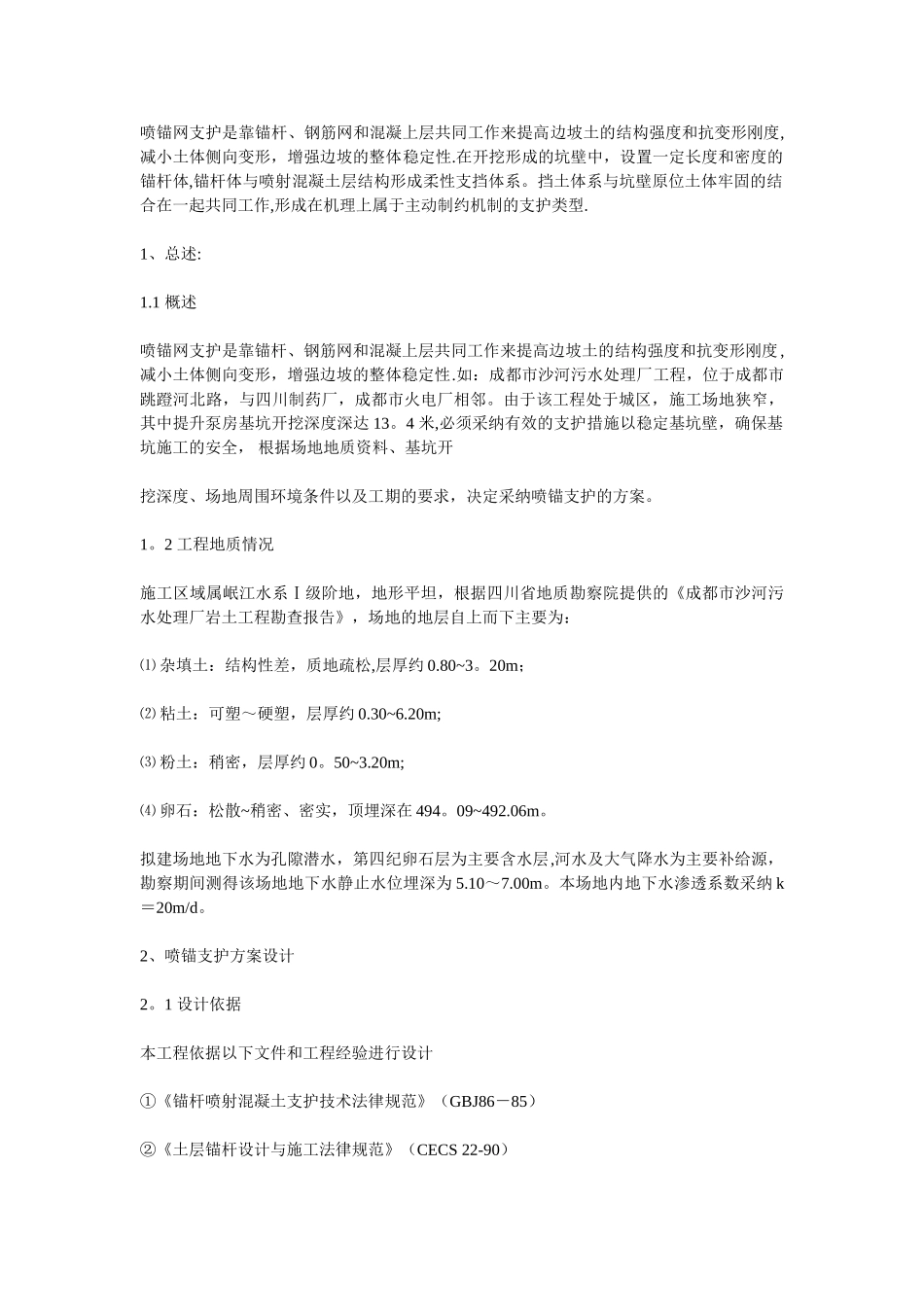

深基坑边坡喷锚支护_第1页
1/7

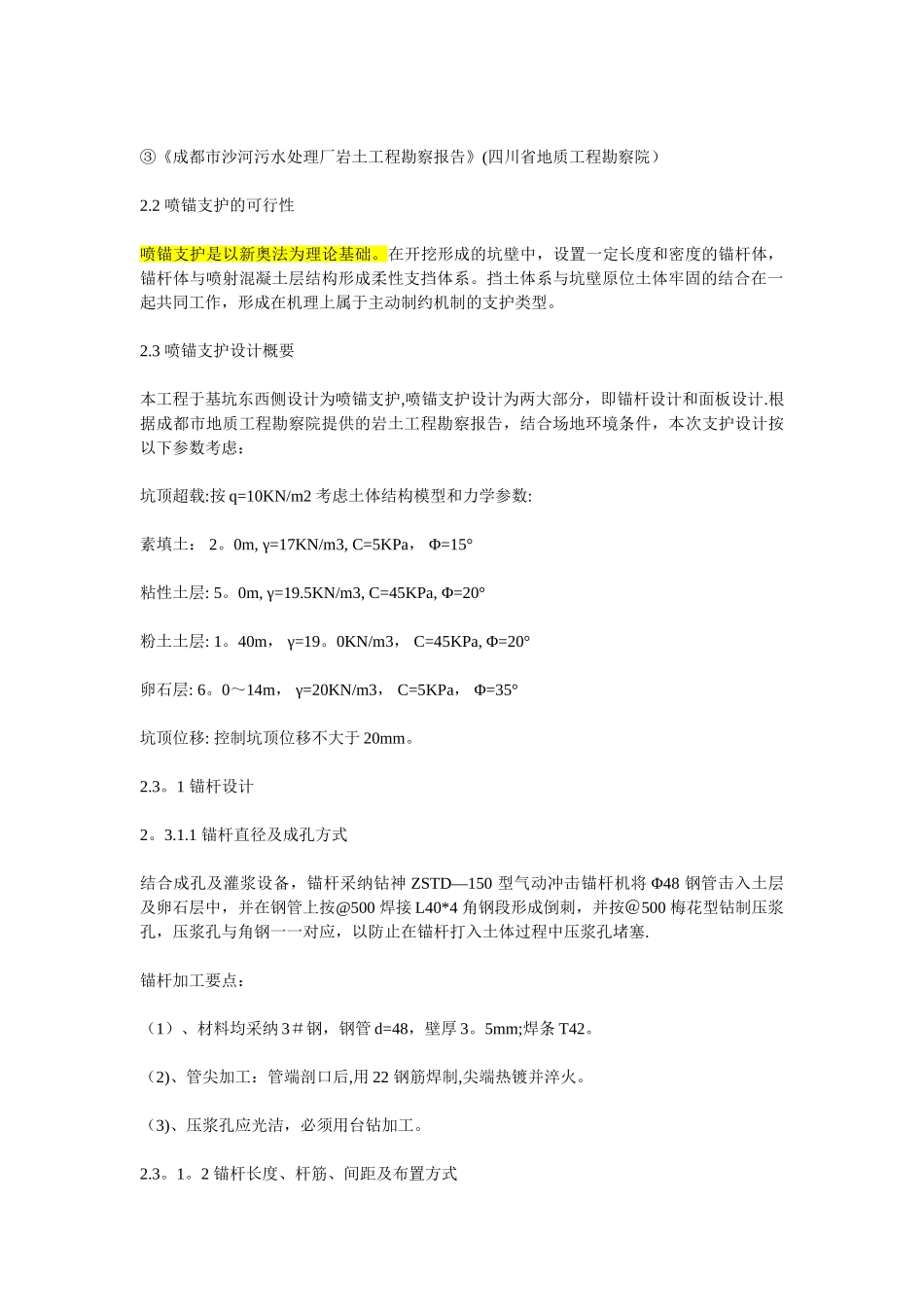

深基坑边坡喷锚支护_第2页
2/7
深基坑边坡喷锚支护_第3页
3/7
喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度,减小土体侧向变形,增强边坡的整体稳定性.在开挖形成的坑壁中,设置一定长度和密度的锚杆体,锚杆体与喷射混凝土层结构形成柔性支挡体系。挡土体系与坑壁原位土体牢固的结合在一起共同工作,形成在机理上属于主动制约机制的支护类型.1、总述:1.1 概述喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度,减小土体侧向变形,增强边坡的整体稳定性.如:成都市沙河污水处理厂工程,位于成都市跳蹬河北路,与四川制药厂,成都市火电厂相邻。由于该工程处于城区,施工场地狭窄,其中提升泵房基坑开挖深度深达 13。4 米,必须采纳有效的支护措施以稳定基坑壁,确保基坑施工的安全, 根据场地地质资料、基坑开挖深度、场地周围环境条件以及工期的要求,决定采纳喷锚支护的方案。1。2 工程地质情况施工区域属岷江水系Ⅰ级阶地,地形平坦,根据四川省地质勘察院提供的《成都市沙河污水处理厂岩土工程勘查报告》,场地的地层自上而下主要为:⑴ 杂填土:结构性差,质地疏松,层厚约 0.80~3。20m;⑵ 粘土:可塑~硬塑,层厚约 0.30~6.20m;⑶ 粉土:稍密,层厚约 0。50~3.20m;⑷ 卵石:松散~稍密、密实,顶埋深在 494。09~492.06m。拟建场地地下水为孔隙潜水,第四纪卵石层为主要含水层,河水及大气降水为主要补给源,勘察期间测得该场地地下水静止水位埋深为 5.10~7.00m。本场地内地下水渗透系数采纳 k=20m/d。2、喷锚支护方案设计2。1 设计依据本工程依据以下文件和工程经验进行设计①《锚杆喷射混凝土支护技术法律规范》(GBJ86-85)②《土层锚杆设计与施工法律规范》(CECS 22-90)③《成都市沙河污水处理厂岩土工程勘察报告》(四川省地质工程勘察院)2.2 喷锚支护的可行性喷锚支护是以新奥法为理论基础。在开挖形成的坑壁中,设置一定长度和密度的锚杆体,锚杆体与喷射混凝土层结构形成柔性支挡体系。挡土体系与坑壁原位土体牢固的结合在一起共同工作,形成在机理上属于主动制约机制的支护类型。2.3 喷锚支护设计概要本工程于基坑东西侧设计为喷锚支护,喷锚支护设计为两大部分,即锚杆设计和面板设计.根据成都市地质工程勘察院提供的岩土工程勘察报告,结合场地环境条件,本次支护设计按以下参数考虑:坑顶超载:按 q=10KN/m2 考虑土体结构模型和力学参数:素填土: 2。0m, γ=17KN/m3, C=5KPa, Φ=15°粘性土层: ...
