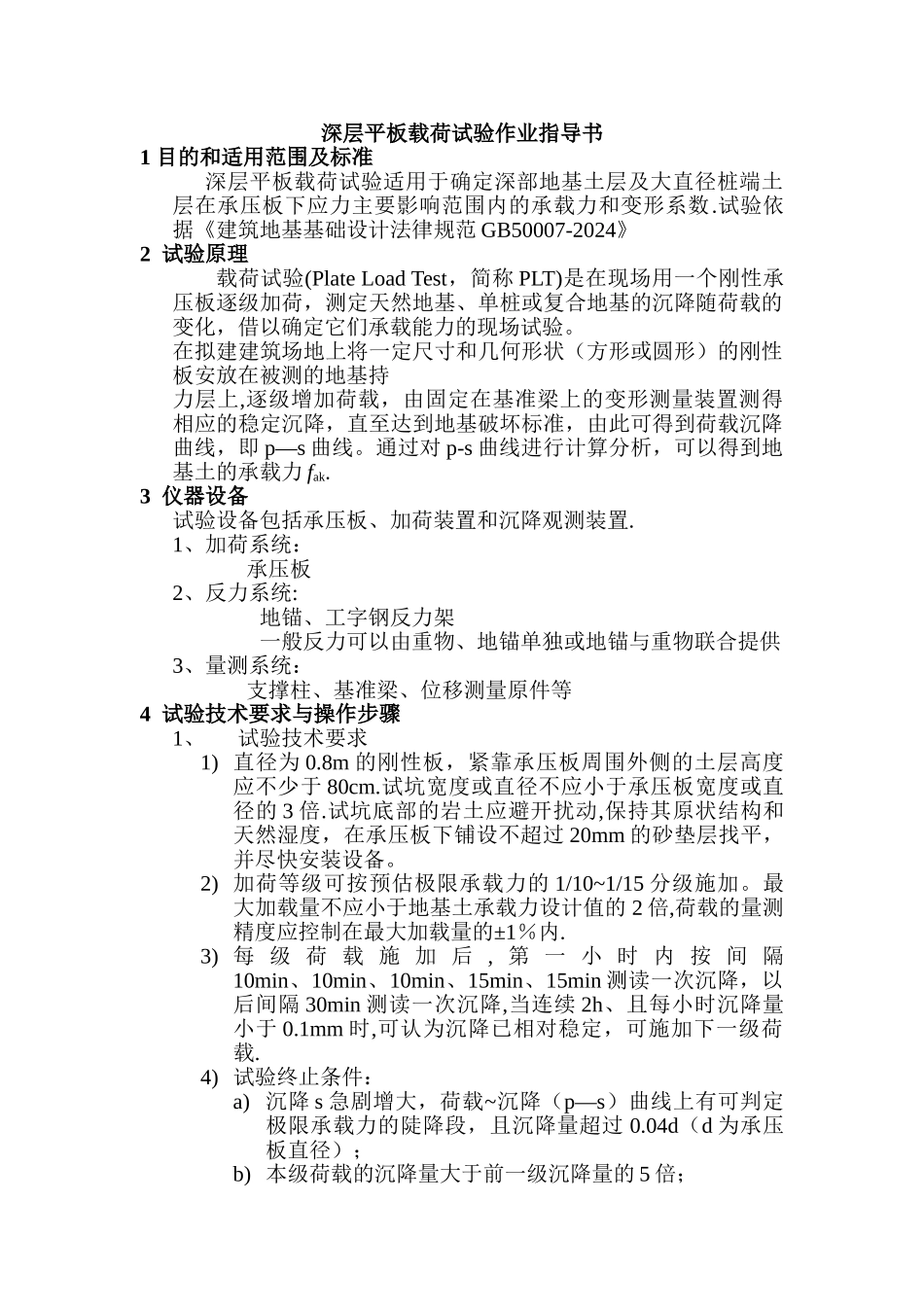

深层平板载荷试验作业指导书1 目的和适用范围及标准深层平板载荷试验适用于确定深部地基土层及大直径桩端土层在承压板下应力主要影响范围内的承载力和变形系数.试验依据《建筑地基基础设计法律规范 GB50007-2024》2 试验原理载荷试验(Plate Load Test,简称 PLT)是在现场用一个刚性承压板逐级加荷,测定天然地基、单桩或复合地基的沉降随荷载的变化,借以确定它们承载能力的现场试验。在拟建建筑场地上将一定尺寸和几何形状(方形或圆形)的刚性板安放在被测的地基持力层上,逐级增加荷载,由固定在基准梁上的变形测量装置测得相应的稳定沉降,直至达到地基破坏标准,由此可得到荷载沉降曲线,即 p—s 曲线。通过对 p-s 曲线进行计算分析,可以得到地基土的承载力 fak.3 仪器设备试验设备包括承压板、加荷装置和沉降观测装置.1、加荷系统:承压板2、反力系统:地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统:支撑柱、基准梁、位移测量原件等4 试验技术要求与操作步骤1、试验技术要求1) 直径为 0.8m 的刚性板,紧靠承压板周围外侧的土层高度应不少于 80cm.试坑宽度或直径不应小于承压板宽度或直径的 3 倍.试坑底部的岩土应避开扰动,保持其原状结构和天然湿度,在承压板下铺设不超过 20mm 的砂垫层找平,并尽快安装设备。2) 加荷等级可按预估极限承载力的 1/10~1/15 分级施加。最大加载量不应小于地基土承载力设计值的 2 倍,荷载的量测精度应控制在最大加载量的±1%内.3) 每 级 荷 载 施 加 后 , 第 一 小 时 内 按 间 隔10min、10min、10min、15min、15min 测读一次沉降,以后间隔 30min 测读一次沉降,当连续 2h、且每小时沉降量小于 0.1mm 时,可认为沉降已相对稳定,可施加下一级荷载.4) 试验终止条件:a) 沉降 s 急剧增大,荷载~沉降(p—s)曲线上有可判定极限承载力的陡降段,且沉降量超过 0.04d(d 为承压板直径);b) 本级荷载的沉降量大于前一级沉降量的 5 倍;c) 在某级荷载下 24h 内沉降速率不能达到稳定标准;d) 当持力层土层坚硬,沉降量很小时,最大加载量不小于设计要求的 2 倍e) 当满足 a) b) c)三种情况之一时,其对应的前一级荷载为极限荷载。2、试验设备安装下地锚、挖试坑以及横梁和连接件的安装已经都做好了。地锚用了 4 只,以试坑中心为中心点对称布置。由于我们是接着第一组做的试验,所以试坑深度就是第一组最后测...
