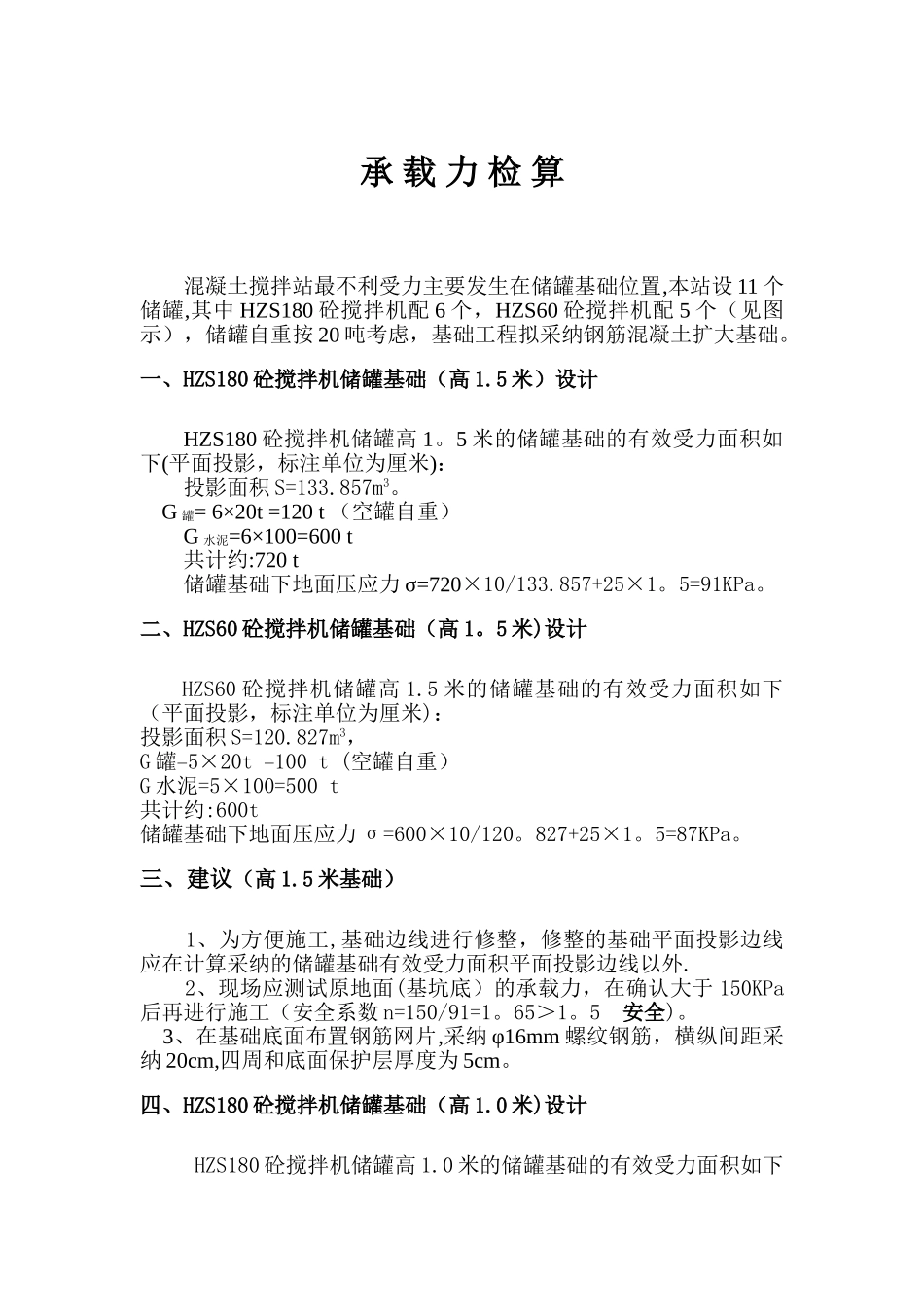

混凝土搅拌站储罐扩大基础设计及承载力检算

承 载 力 检 算 混凝土搅拌站最不利受力主要发生在储罐基础位置,本站设 11 个储罐,其中 HZS180 砼搅拌机配 6 个，HZS60 砼搅拌机配 5 个（见图示），储罐自重按 20 吨考虑，基础工程拟采纳钢筋混凝土扩大基础。一、HZS180 砼搅拌机储罐基础（高 1.5 米）设计HZS180 砼搅拌机储罐高 1。5 米的储罐基础的有效受力面积如下(平面投影，标注单位为厘米)：投影面积 S=133.857m3。 G 罐= 6×20t =120 t （空罐自重）G 水泥=6×100=600 t共计约:720 t储罐基础下地面压应力 σ=720×10/133.857+25×1。5=91KPa。二、HZS60 砼搅拌机储罐基础（高 1。5 米)设计 HZS60 砼搅拌机储罐高 1.5 米的储罐基础的有效受力面积如下（平面投影，标注单位为厘米)：投影面积 S=120.827m3，G 罐=5×20t =100 t (空罐自重）G 水泥=5×100=500 t共计约:600t储罐基础下地面压应力 σ=600×10/120。827+25×1。5=87KPa。三、建议（高 1.5 米基础） 1、为方便施工,基础边线进行修整，修整的基础平面投影边线应在计算采纳的储罐基础有效受力面积平面投影边线以外. 2、现场应测试原地面(基坑底）的承载力，在确认大于 150KPa后再进行施工（安全系数 n=150/91=1。65＞1。5 安全)。 3、在基础底面布置钢筋网片,采纳 φ16mm 螺纹钢筋，横纵间距采纳 20cm,四周和底面保护层厚度为 5cm。四、HZS180 砼搅拌机储罐基础（高 1.0 米)设计 HZS180 砼搅拌机储罐高 1.0 米的储罐基础的有效受力面积如下（平面投影,标注单位为厘米)：投影面积 S=88。428m3. G 罐= 6*20t =120 t (空罐自重)G 水泥=6*100=600 t共计约：720 t储罐基础下地面压应力 σ=720×10/88.428+25×1。0=106KPa。五、HZS60 砼搅拌机储罐基础（高 1。0 米）设计 HZS60 砼搅拌机储罐高 1。0 米的储罐基础的有效受力面积如下（平面投影，标注单位为厘米）：投影面积 S=76。434m3,G 罐=5*20t =100 t （空罐自重）G 水泥=5＊100=500 t共计约：600t储罐基础下地面压应力σ=600×10/76。434+25×1。0=103KPa。六、建议(高 1.0 米基础） 1、为方便施工，基础边线进行修整，修整的基础平面投影边线应在计算采纳的储罐基础有效受力面积平面投影边线以外. 2、现场应测试原地面（基坑底）的承载力，在确认大于 180KPa后再进行施工.(安全系数 n=180/106=1.7＞1.5 安全) 3、在基础底面布置钢筋网片，采纳 φ16mm 螺纹钢筋，横纵间距采纳 20cm,四周和底面保护层厚度为 5cm。
