混凝土管桩接桩灌芯方案VIP专享

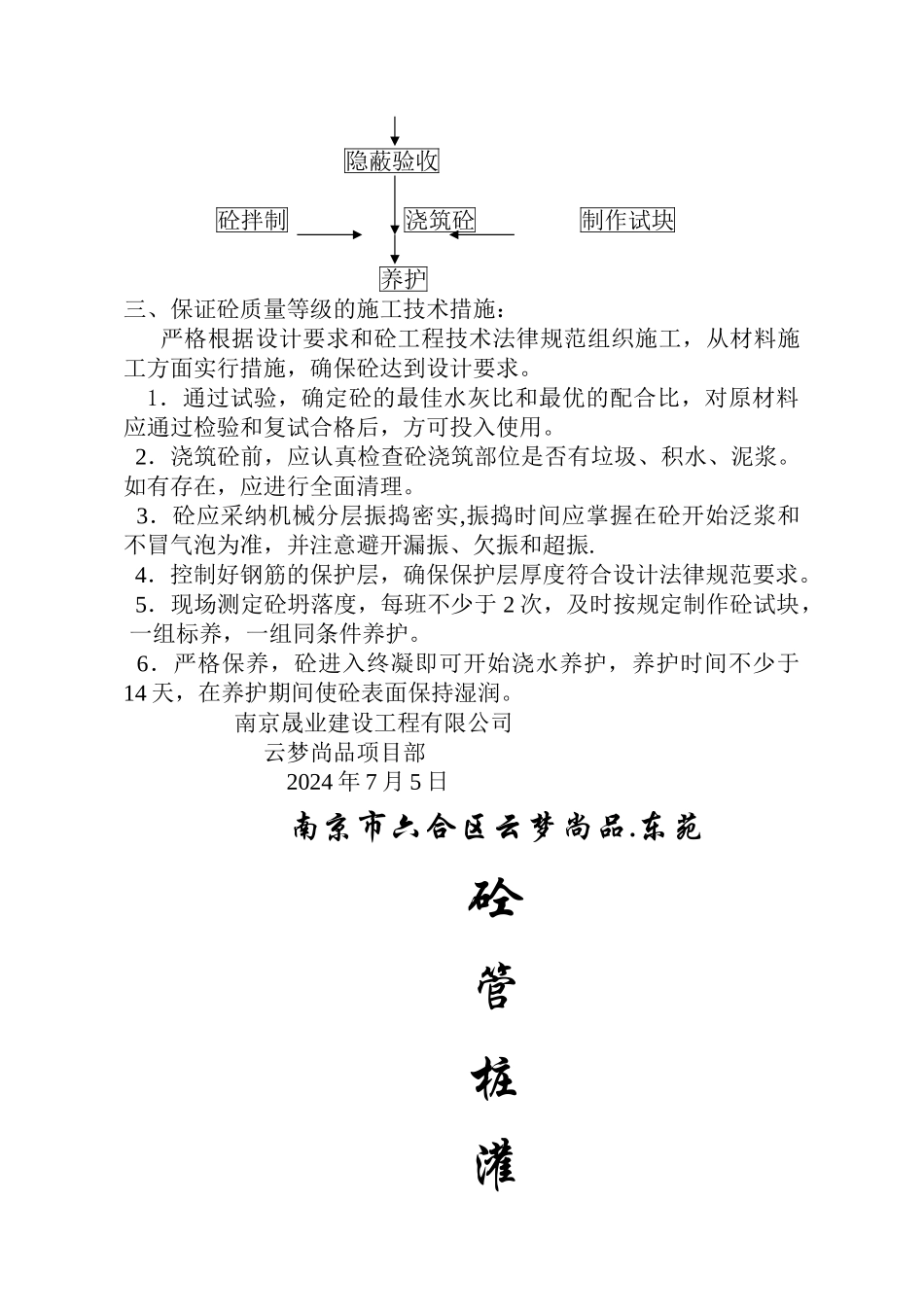

混凝土管桩接桩灌芯方案一. 工程概况:本工程位于六合区程桥街道，桂花新苑北侧.地下建筑面积10502。28m2，其中车库部分 7668。27m2（包括人防、非人防）筏板厚度：人防 500mm。车库 450mm。混凝土 C35/P6，车库 共 计 300 根 桩 。 主 楼 1# 、 2# 、 3# 楼 筏 板 厚 度 600mm,4#/5#、6#楼筏板厚度 550mm。 混凝土 C35/P6，计 555 根桩.二. 、砼管桩接桩施工:本 工 程 接 桩 采 纳 砼 灌 芯 接 桩 方 案 ， 做 法 详 见 苏 JH002—2024（24 页）.1．根据图纸，本工程基础分别使用的 PHA—400（95)AB—C80桩。按设计要求，桩头接桩砼标号应使用 C40 微膨胀砼灌芯。 2．灌芯使用的锚固钢筋为 HRB400、箍筋为 HPB300 级钢筋：φ400 管桩，8φ20 钢筋，桩内箍筋 Φ6 @ 250。锚固主筋长度为：车库部分为抗拔桩,按设计图纸需 3。2M 填芯。主楼部分为抗压桩,按设计图纸需 2m 填芯.3．砼托板使用 3mm 厚铁板和接桩锚筋，端头焊接，托板直径按桩孔内径缩小 20mm。4.抗拔桩钢筋长 3。2m+32*0。02=3.84m。 抗压桩钢筋长 2m+32＊0。02=2.64m5．从托板向上 2 m 处使用 3Φ8（L=桩外径），和锚固筋垂直交叉点焊牢靠，严禁将主筋焊接咬伤.6．砼浇筑前，应清除砖胎模内的建筑垃圾，和管壁内的泥浆等垃圾，并冲洗洁净，排清胎模内桩孔内积水（从桩顶向下不少于2m），确保灌芯砼和桩身粘接良好.7．砼应搅拌均匀，振捣密实。砼浇筑完毕后，应及时清理锚固筋上的水泥浆，并在终凝后，进行浇水养护，时间不少于 14 天。8．灌芯砼施工工艺流程图: 清除砖胎模内垃圾 清除桩孔内的泥浆(2m 深）按装锚钢筋隐蔽验收 砼拌制 浇筑砼 制作试块 养护三、保证砼质量等级的施工技术措施： 严格根据设计要求和砼工程技术法律规范组织施工，从材料施工方面实行措施，确保砼达到设计要求。1．通过试验，确定砼的最佳水灰比和最优的配合比，对原材料应通过检验和复试合格后，方可投入使用。 2．浇筑砼前，应认真检查砼浇筑部位是否有垃圾、积水、泥浆。如有存在，应进行全面清理。 3．砼应采纳机械分层振捣密实,振捣时间应掌握在砼开始泛浆和不冒气泡为准，并注意避开漏振、欠振和超振. 4．控制好钢筋的保护层，确保保护层厚度符合设计法律规范要求。 5．现场测定砼坍落度，每班不少于 2 次，及时按规定制作砼试块， 一组标养，一组同条件养护。 6．严格保养，砼进入终凝即可开始浇水...
