电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

混凝土缺陷处理方案14431

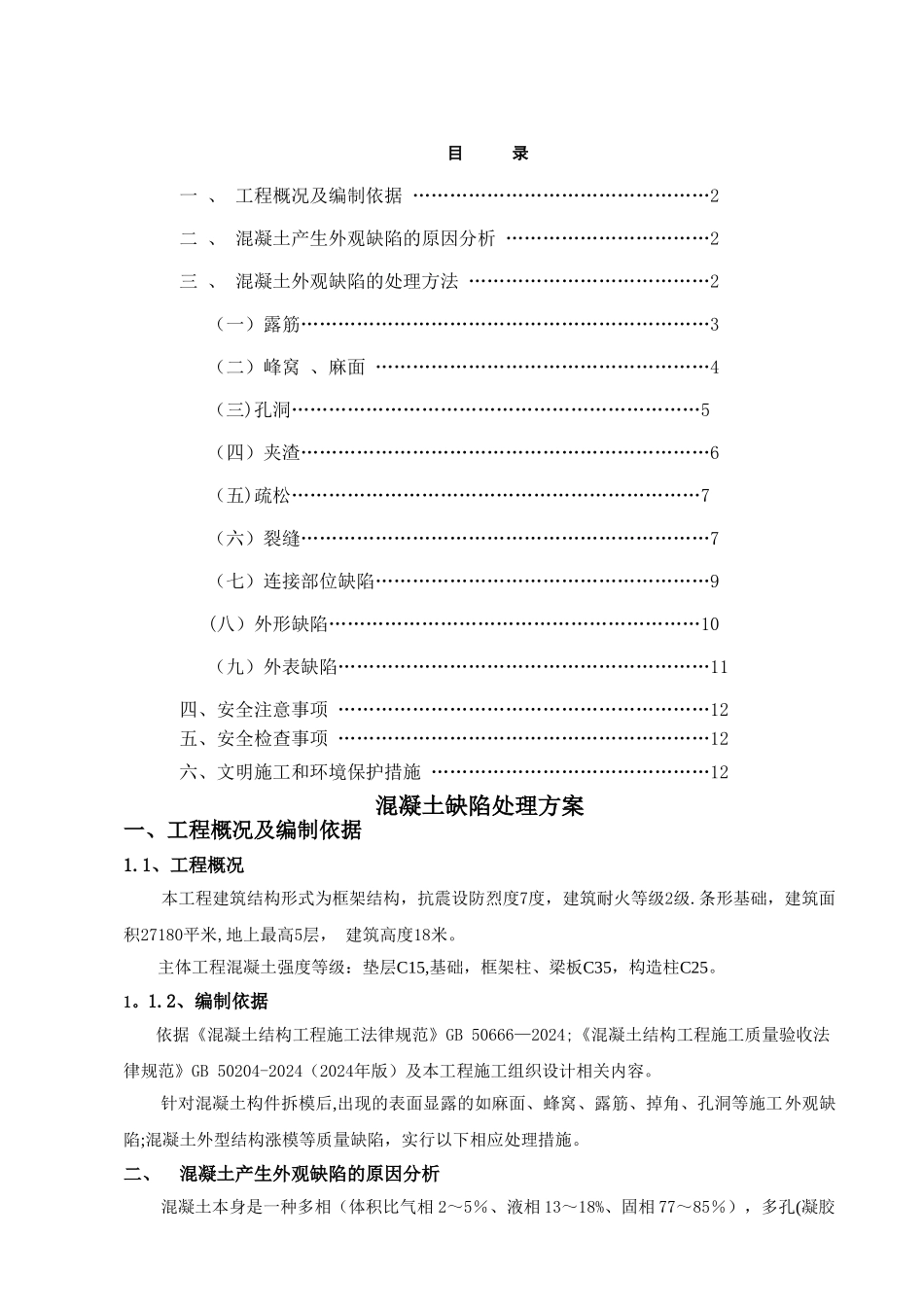

混凝土缺陷处理方案14431_第1页
1/8

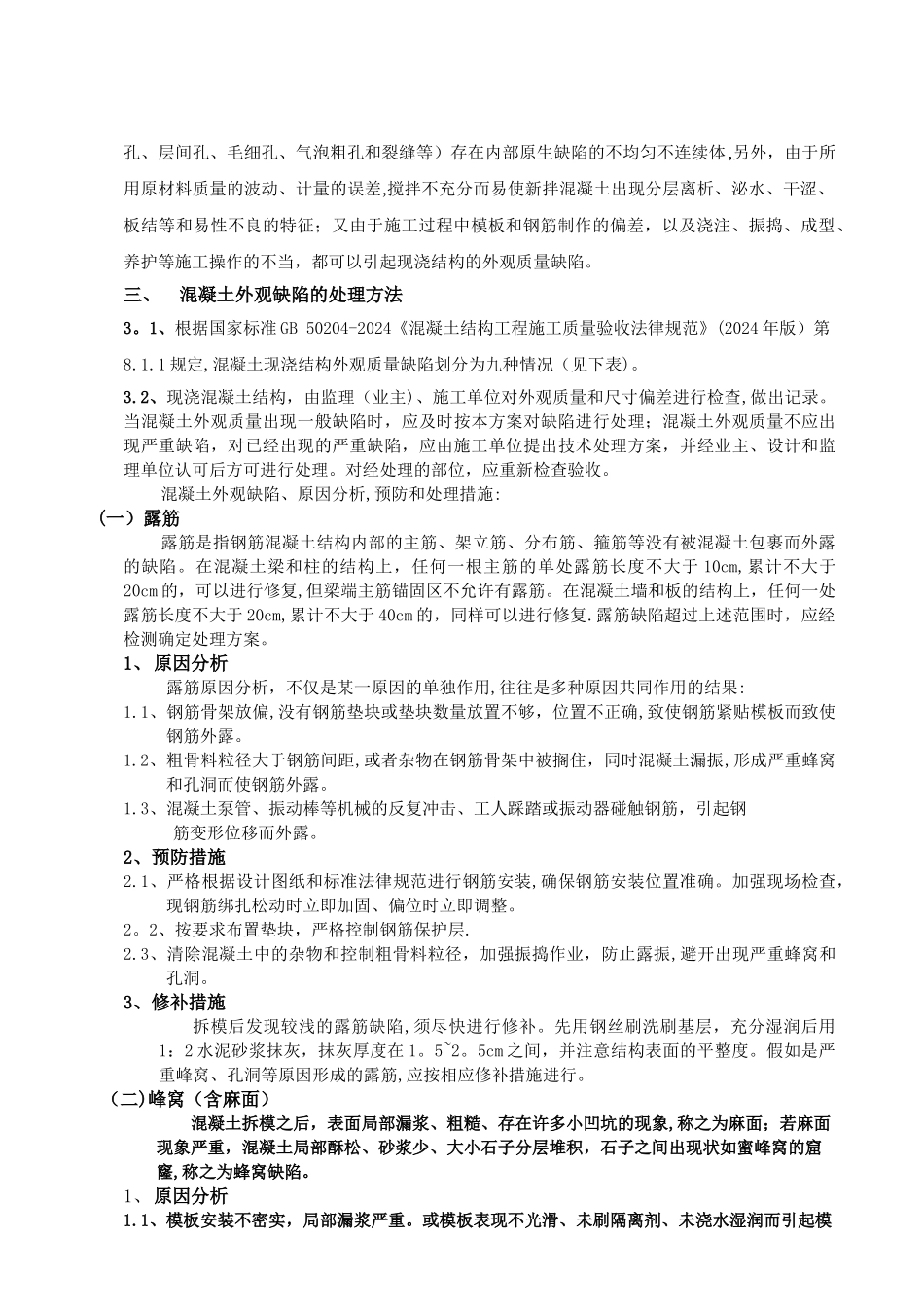

混凝土缺陷处理方案14431_第2页
2/8

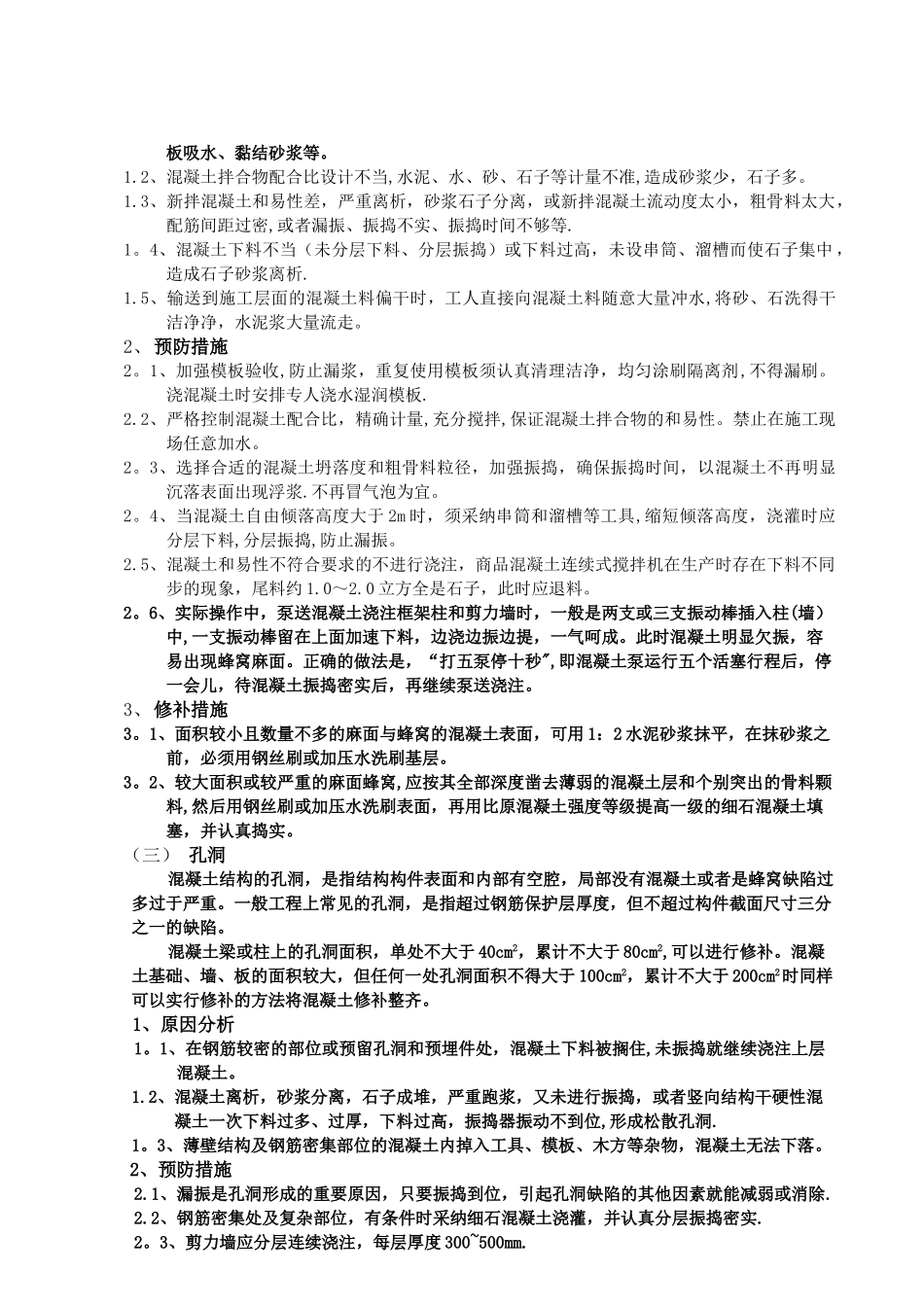

混凝土缺陷处理方案14431_第3页
3/8
目 录一 、 工程概况及编制依据 …………………………………………2二 、 混凝土产生外观缺陷的原因分析 ……………………………2三 、 混凝土外观缺陷的处理方法 …………………………………2(一)露筋…………………………………………………………3(二)峰窝 、麻面 ………………………………………………4(三)孔洞…………………………………………………………5(四)夹渣…………………………………………………………6(五)疏松…………………………………………………………7(六)裂缝…………………………………………………………7(七)连接部位缺陷………………………………………………9(八)外形缺陷……………………………………………………10(九)外表缺陷……………………………………………………11四、安全注意事项 ……………………………………………………12五、安全检查事项 ……………………………………………………12六、文明施工和环境保护措施 ………………………………………12混凝土缺陷处理方案一、工程概况及编制依据1.1、工程概况本工程建筑结构形式为框架结构,抗震设防烈度7度,建筑耐火等级2级.条形基础,建筑面积27180平米,地上最高5层, 建筑高度18米。主体工程混凝土强度等级:垫层C15,基础,框架柱、梁板C35,构造柱C25。1。1.2、编制依据 依据《混凝土结构工程施工法律规范》GB 50666—2024;《混凝土结构工程施工质量验收法律规范》GB 50204-2024(2024年版)及本工程施工组织设计相关内容。针对混凝土构件拆模后,出现的表面显露的如麻面、蜂窝、露筋、掉角、孔洞等施工外观缺陷;混凝土外型结构涨模等质量缺陷,实行以下相应处理措施。二、混凝土产生外观缺陷的原因分析 混凝土本身是一种多相(体积比气相 2~5%、液相 13~18%、固相 77~85%),多孔(凝胶孔、层间孔、毛细孔、气泡粗孔和裂缝等)存在内部原生缺陷的不均匀不连续体 ,另外,由于所用原材料质量的波动、计量的误差,搅拌不充分而易使新拌混凝土出现分层离析、泌水、干涩、板结等和易性不良的特征;又由于施工过程中模板和钢筋制作的偏差,以及浇注、振捣、成型、养护等施工操作的不当,都可以引起现浇结构的外观质量缺陷。三、混凝土外观缺陷的处理方法3。1、根据国家标准 GB 50204-2024《混凝土结构工程施工质量验收法律规范》(2024 年版)第8.1.1 规定,混凝土现浇结构外观质量缺陷划分为九种情况(见...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

混凝土缺陷处理方案14431

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
