满堂脚手架计算方法

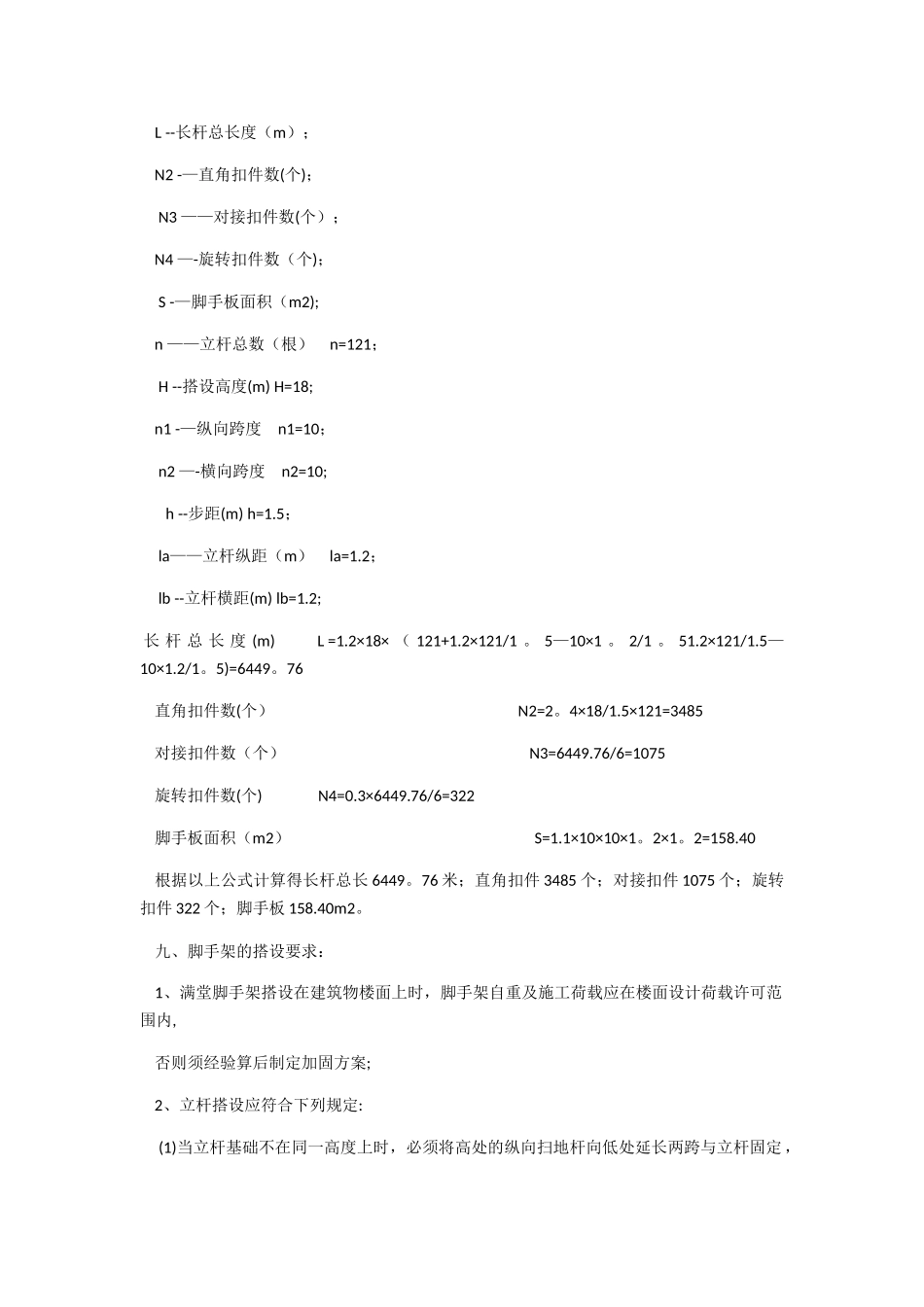

L --长杆总长度（m）； N2 -—直角扣件数(个)； N3 ——对接扣件数(个）； N4 —-旋转扣件数（个)； S -—脚手板面积（m2); n ——立杆总数（根） n=121； H --搭设高度(m) H=18; n1 -—纵向跨度 n1=10； n2 —-横向跨度 n2=10; h --步距(m) h=1.5； la——立杆纵距（m） la=1.2； lb --立杆横距(m) lb=1.2; 长 杆 总 长 度 (m) L =1.2×18× （ 121+1.2×121/1 。 5—10×1 。 2/1 。 51.2×121/1.5—10×1.2/1。5)=6449。76 直角扣件数(个） N2=2。4×18/1.5×121=3485 对接扣件数（个） N3=6449.76/6=1075 旋转扣件数(个) N4=0.3×6449.76/6=322 脚手板面积（m2） S=1.1×10×10×1。2×1。2=158.40 根据以上公式计算得长杆总长 6449。76 米；直角扣件 3485 个；对接扣件 1075 个；旋转扣件 322 个；脚手板 158.40m2。 九、脚手架的搭设要求： 1、满堂脚手架搭设在建筑物楼面上时，脚手架自重及施工荷载应在楼面设计荷载许可范围内, 否则须经验算后制定加固方案; 2、立杆搭设应符合下列规定: (1)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1 ｍ； 靠边坡上方的立杆轴线到边坡的距离不应小于 500mm，如下图所示： （2）立杆接长除顶层顶步外,其余各层各步接头必须采纳对接扣件连接； (3）立杆顶端宜高出女儿墙上皮 1 ｍ，高出檐口上皮 1。5 ｍ； 3、水平杆搭设应符合下列规定,如图所示： (1）纵向水平杆应设置在立杆内侧，其长度不宜小于３跨； (2）纵向水平杆接长宜采纳对接扣件连接，也可采纳搭接； (3)横向水平杆应放置在纵向水平杆上部,靠墙一端至墙装饰面距离不宜大于 100mm； (4）主节点处必须设置横向水平杆； （5）杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于 500mm， 各接头中心至主节点的距离不宜大于纵距的 1/3; (6)搭接接头的搭接长度不应小于 1 ｍ，应采纳不少于 3 个旋转扣件固定; 4、扫地杆设置应符合下列要求： (1)纵向扫地杆必须连续设置，钢管中心距地面不得大于 200mm； (2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方； 5、扣件安装应符合下列规定: (1）螺栓拧紧力矩应控制在 40～65N。m 之间； (2）主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不...
