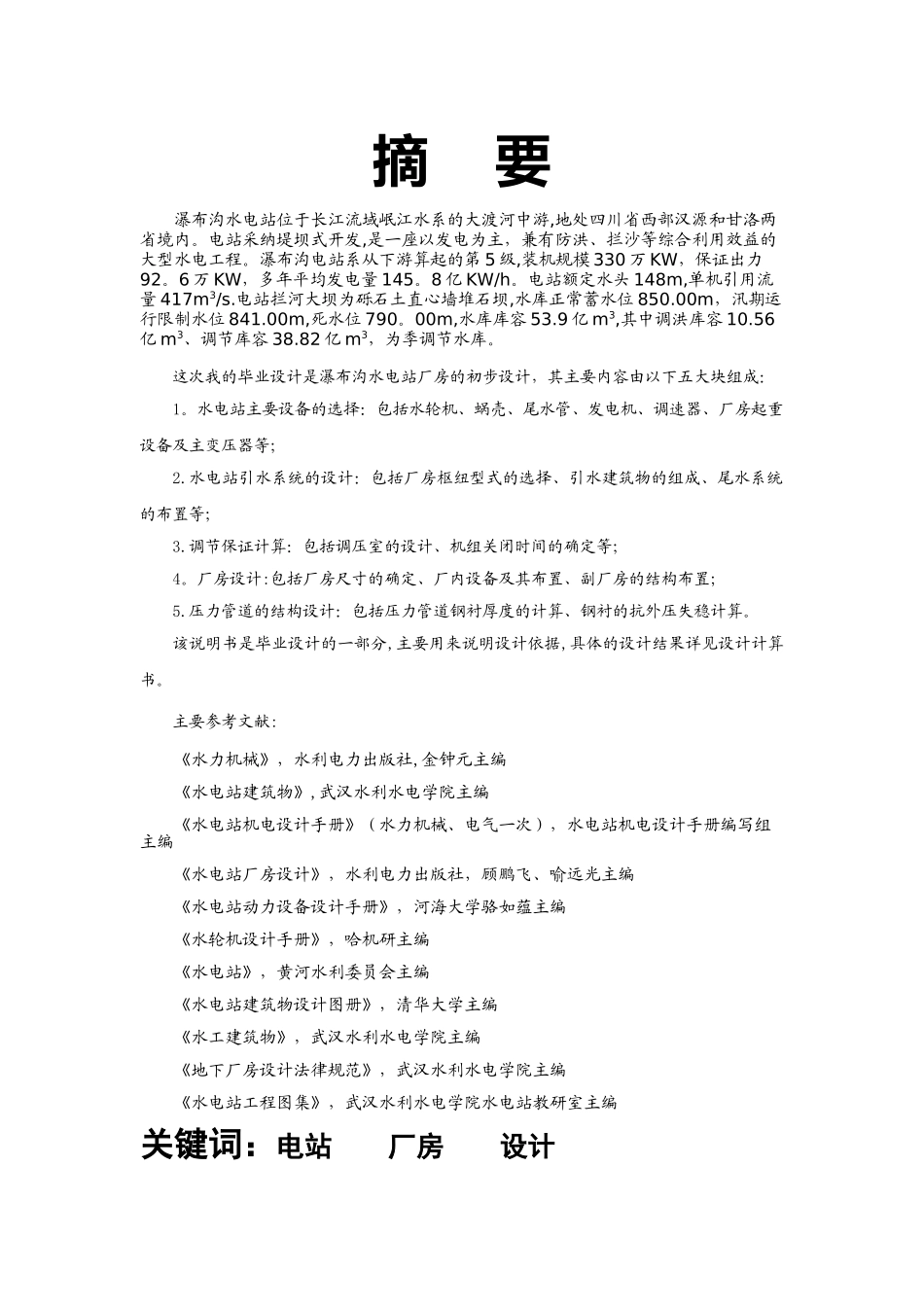

摘 要瀑布沟水电站位于长江流域岷江水系的大渡河中游,地处四川省西部汉源和甘洛两省境内。电站采纳堤坝式开发,是一座以发电为主，兼有防洪、拦沙等综合利用效益的大型水电工程。瀑布沟电站系从下游算起的第 5 级,装机规模 330 万 KW，保证出力92。6 万 KW，多年平均发电量 145。8 亿 KW/h。电站额定水头 148m,单机引用流量 417m3/s.电站拦河大坝为砾石土直心墙堆石坝,水库正常蓄水位 850.00m，汛期运行限制水位 841.00m,死水位 790。00m,水库库容 53.9 亿 m3,其中调洪库容 10.56亿 m3、调节库容 38.82 亿 m3，为季调节水库。这次我的毕业设计是瀑布沟水电站厂房的初步设计，其主要内容由以下五大块组成：1。水电站主要设备的选择：包括水轮机、蜗壳、尾水管、发电机、调速器、厂房起重设备及主变压器等；2.水电站引水系统的设计：包括厂房枢纽型式的选择、引水建筑物的组成、尾水系统的布置等；3.调节保证计算：包括调压室的设计、机组关闭时间的确定等；4。厂房设计:包括厂房尺寸的确定、厂内设备及其布置、副厂房的结构布置；5.压力管道的结构设计：包括压力管道钢衬厚度的计算、钢衬的抗外压失稳计算。该说明书是毕业设计的一部分,主要用来说明设计依据,具体的设计结果详见设计计算书。主要参考文献:《水力机械》，水利电力出版社,金钟元主编《水电站建筑物》,武汉水利水电学院主编《水电站机电设计手册》（水力机械、电气一次），水电站机电设计手册编写组主编《水电站厂房设计》，水利电力出版社，顾鹏飞、喻远光主编《水电站动力设备设计手册》，河海大学骆如蕴主编《水轮机设计手册》，哈机研主编《水电站》，黄河水利委员会主编《水电站建筑物设计图册》，清华大学主编《水工建筑物》，武汉水利水电学院主编《地下厂房设计法律规范》，武汉水利水电学院主编《水电站工程图集》，武汉水利水电学院水电站教研室主编关键词：电站 厂房 设计目 录 前 言……………………………………………………………………………3内 容 提 要……………………………………………………………………4第一章.瀑布沟水电站工程概况………………………………………………5一．概 述………………………………………………………………………5二.瀑布沟水电站的作用………………………………………………………5三.基本工程资料………………………………………………………………5第二章。水电站主要设备的选择……………………...
