烟囱旋转梯安装施工方案

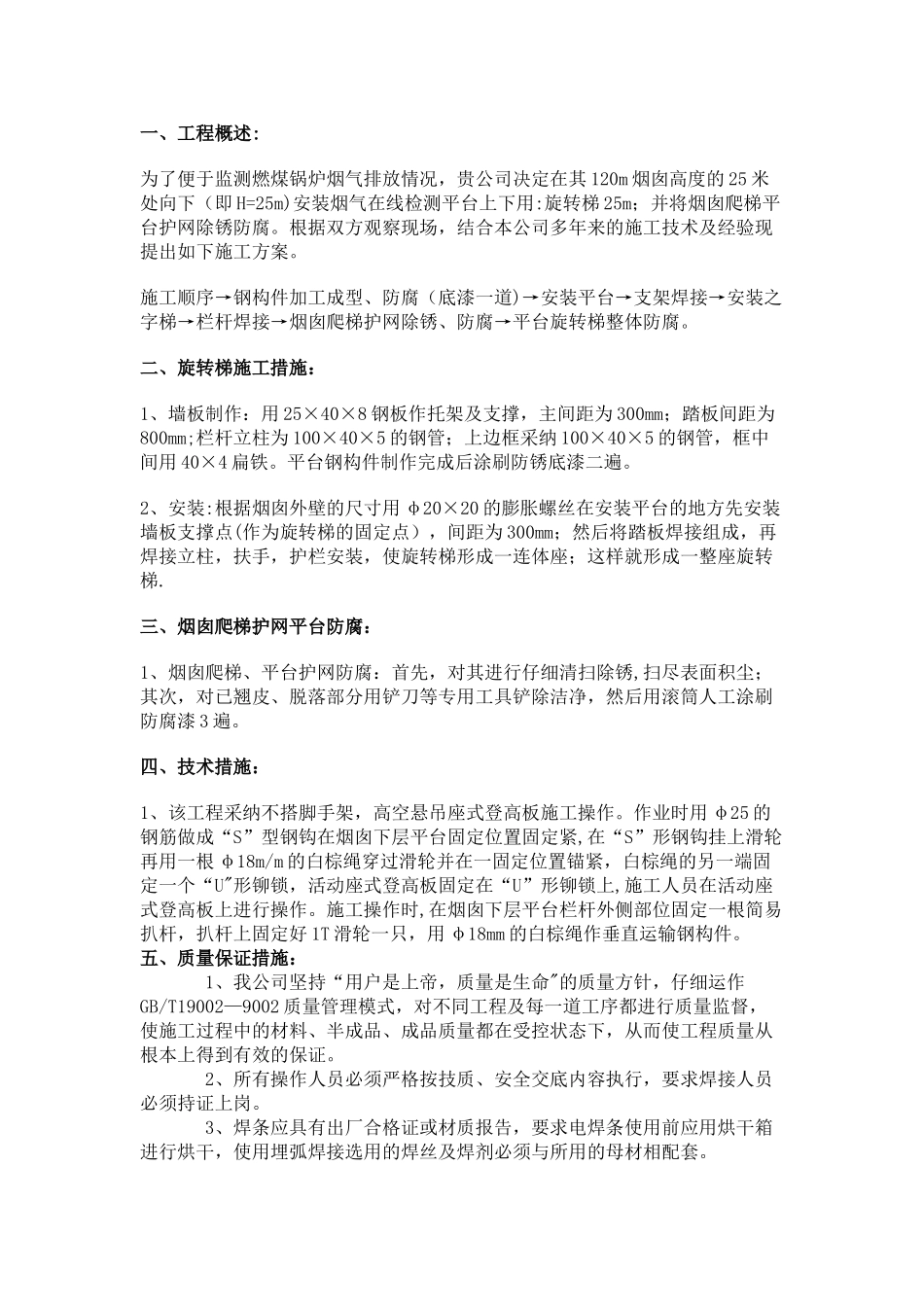

烟囱旋转梯安装施工方案_第1页
1/5

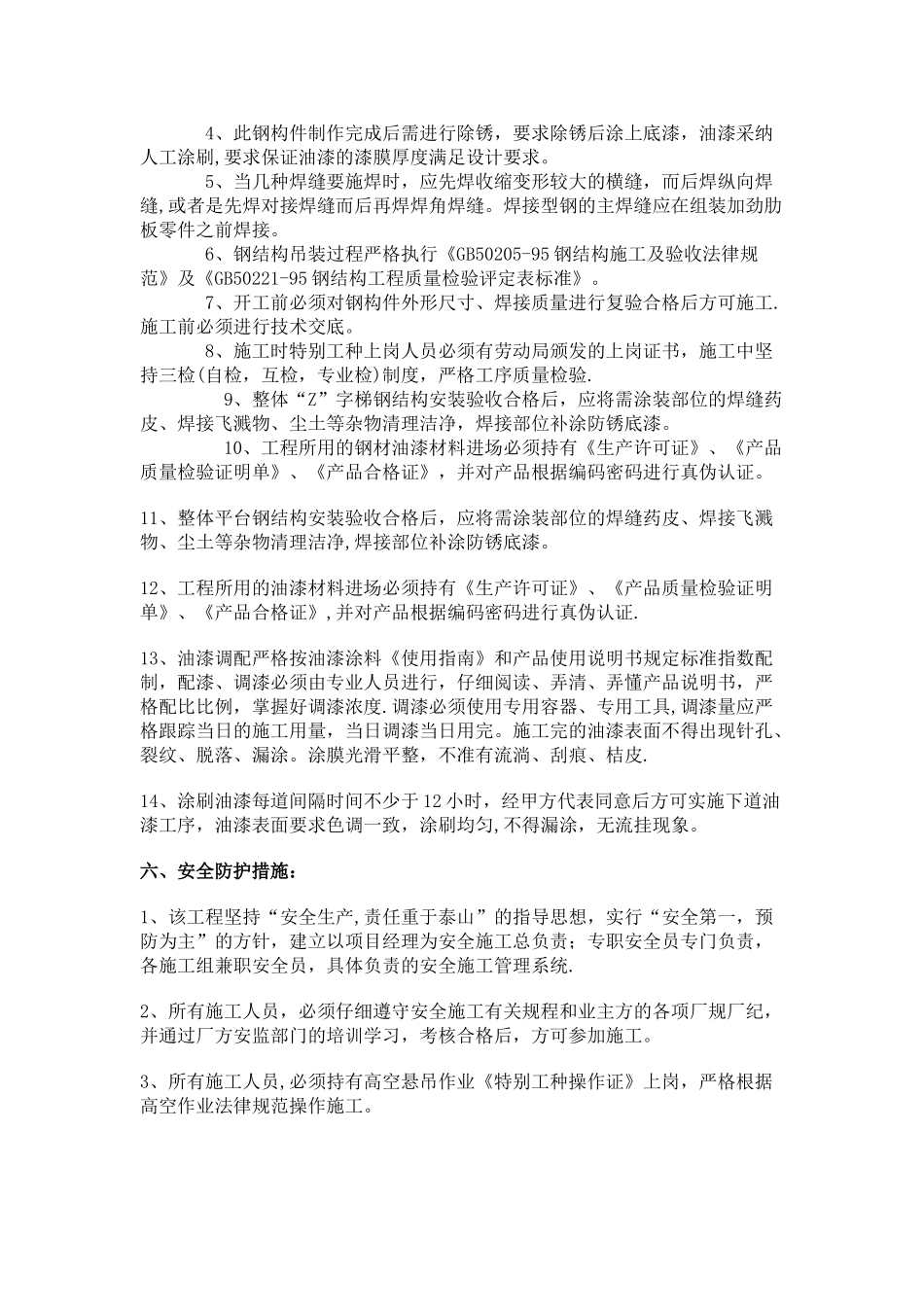

烟囱旋转梯安装施工方案_第2页
2/5

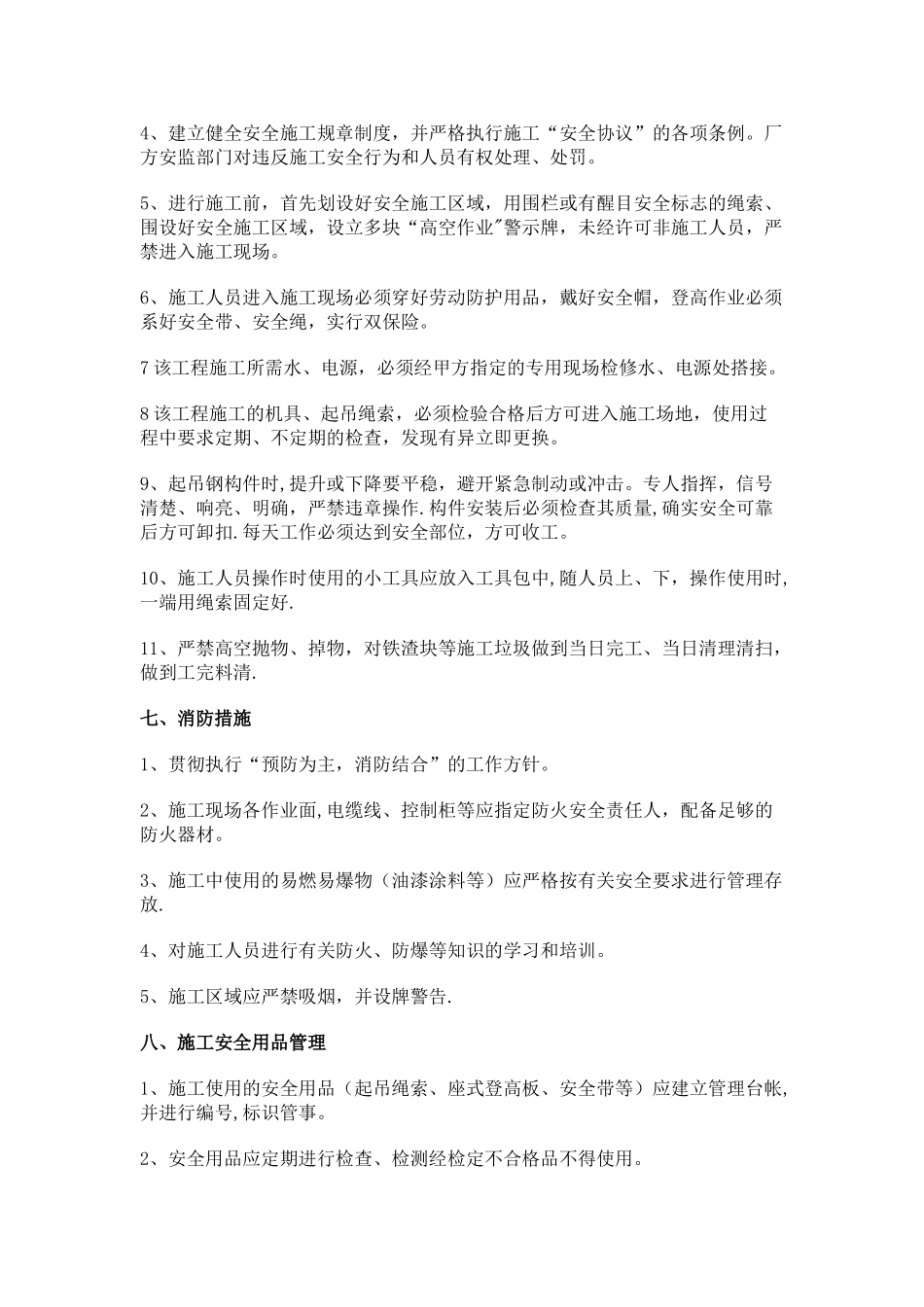

烟囱旋转梯安装施工方案_第3页
3/5
一、工程概述:为了便于监测燃煤锅炉烟气排放情况,贵公司决定在其 120m 烟囱高度的 25 米处向下(即 H=25m)安装烟气在线检测平台上下用:旋转梯 25m;并将烟囱爬梯平台护网除锈防腐。根据双方观察现场,结合本公司多年来的施工技术及经验现提出如下施工方案。施工顺序→钢构件加工成型、防腐(底漆一道)→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱爬梯护网除锈、防腐→平台旋转梯整体防腐。二、旋转梯施工措施:1、墙板制作:用 25×40×8 钢板作托架及支撑,主间距为 300mm;踏板间距为800mm;栏杆立柱为 100×40×5 的钢管;上边框采纳 100×40×5 的钢管,框中间用 40×4 扁铁。平台钢构件制作完成后涂刷防锈底漆二遍。2、安装:根据烟囱外壁的尺寸用 φ20×20 的膨胀螺丝在安装平台的地方先安装墙板支撑点(作为旋转梯的固定点),间距为 300mm;然后将踏板焊接组成,再焊接立柱,扶手,护栏安装,使旋转梯形成一连体座;这样就形成一整座旋转梯.三、烟囱爬梯护网平台防腐:1、烟囱爬梯、平台护网防腐:首先,对其进行仔细清扫除锈,扫尽表面积尘;其次,对已翘皮、脱落部分用铲刀等专用工具铲除洁净,然后用滚筒人工涂刷防腐漆 3 遍。四、技术措施:1、该工程采纳不搭脚手架,高空悬吊座式登高板施工操作。作业时用 φ25 的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧,在“S”形钢钩挂上滑轮再用一根 φ18m/m 的白棕绳穿过滑轮并在一固定位置锚紧,白棕绳的另一端固定一个“U"形铆锁,活动座式登高板固定在“U”形铆锁上,施工人员在活动座式登高板上进行操作。施工操作时,在烟囱下层平台栏杆外侧部位固定一根简易扒杆,扒杆上固定好 1T 滑轮一只,用 φ18mm 的白棕绳作垂直运输钢构件。五、质量保证措施: 1、我公司坚持“用户是上帝,质量是生命"的质量方针,仔细运作GB/T19002—9002 质量管理模式,对不同工程及每一道工序都进行质量监督,使施工过程中的材料、半成品、成品质量都在受控状态下,从而使工程质量从根本上得到有效的保证。 2、所有操作人员必须严格按技质、安全交底内容执行,要求焊接人员必须持证上岗。 3、焊条应具有出厂合格证或材质报告,要求电焊条使用前应用烘干箱进行烘干,使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。 4、此钢构件制作完成后需进行除锈,要求除锈后涂上底漆,油漆采纳人工涂刷,要求保证油漆的漆膜厚度满足设计要求。 5、当几种焊缝要施焊时,应...
