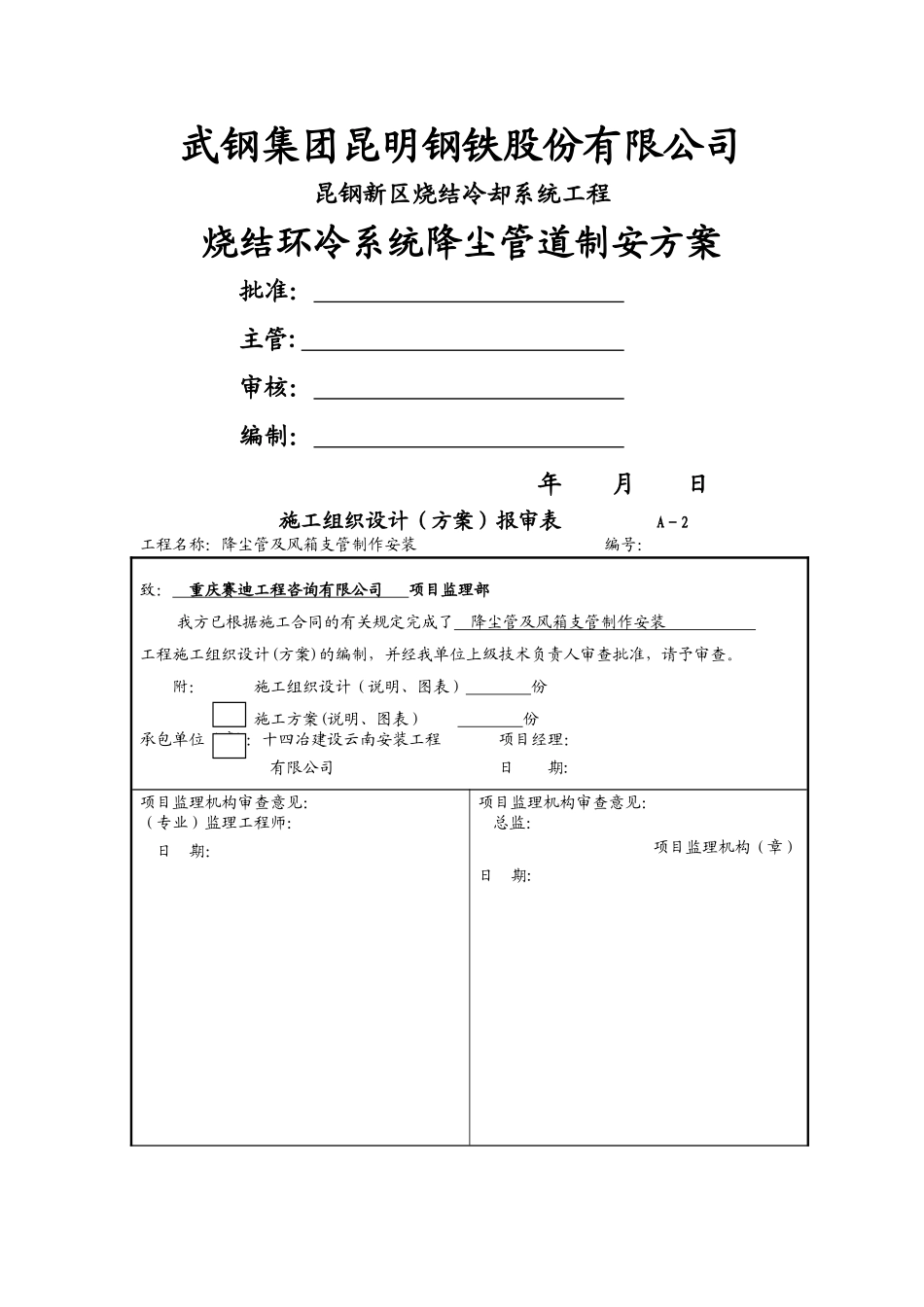

武钢集团昆明钢铁股份有限公司昆钢新区烧结冷却系统工程烧结环冷系统降尘管道制安方案批准： 主管: 审核： 编制： 年 月 日施工组织设计（方案）报审表 A－2工程名称：降尘管及风箱支管制作安装 编号： 致： 重庆赛迪工程咨询有限公司 项目监理部 我方已根据施工合同的有关规定完成了 降尘管及风箱支管制作安装 工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予审查。 附： 施工组织设计（说明、图表） 份 施工方案(说明、图表） 份承包单位（章)：十四冶建设云南安装工程 项目经理： 有限公司 日 期:项目监理机构审查意见：（专业）监理工程师： 日 期：项目监理机构审查意见：总监： 项目监理机构（章）日 期:建设单位审查意见：建设单位（章）: 业主代表： 日 期：目 录第一章、工程概述 ………………………………….。1第二章、编制依据及执行的标准………………………3第三章、非标制作工艺…………………………………4第四章、降尘管安装…………………………………..17第五章、质量要求及质量保证措施……………………23第六章、安全措施………………………………………27第七章、主要施工机具及技术措施材料………………29第八章、人力资源配置……………………………….。31第一章 工程概述武钢集团昆明钢铁股份有限公司淘汰落后、结构调整技术改造（185 万 T 项目）昆钢新区烧结冷却系统工程降尘管及风箱支管，为钢结构非标设备件,降尘管为双管道,呈对称布置，其总长 186。5 米,总重约 633 吨，降尘管主要由降尘管筒体（主体）与烧结真空装置连接的圆管(风箱支管）和筒体底部的集灰斗组成.其安装以固定支座和活动支座形式安装于混凝土支梁上，每条降尘管中间有 4 个波纹补偿器，主要分为四节管段:a。第一段：降尘管直径为 Ф4124mm(外径),板厚 12mm，长度 25 米，底部设有集灰斗。b。第二段：降尘管直径为 Ф4424mm(外径)，板厚 12mm，长度 15。7 米，底部设有集灰斗。c。第三段：降尘管直径为 Ф4724mm（外径），板厚12mm,长度 15.7 米，底部设有集灰斗。d.第四段：降尘管直径为 Ф5024mm（外径)，板厚 12mm,长度 35。95 米,底部设有集灰斗。每一条降尘管侧向有 21 个圆管与烧结机真空装置连接。降尘管内部全长范围内设有走道。降尘管顶部离▽17.500 米平台底约 4 米,各柱间的间距只有 8 米左右，降尘管无法按正常程序及方法进场和吊装就位.经...
