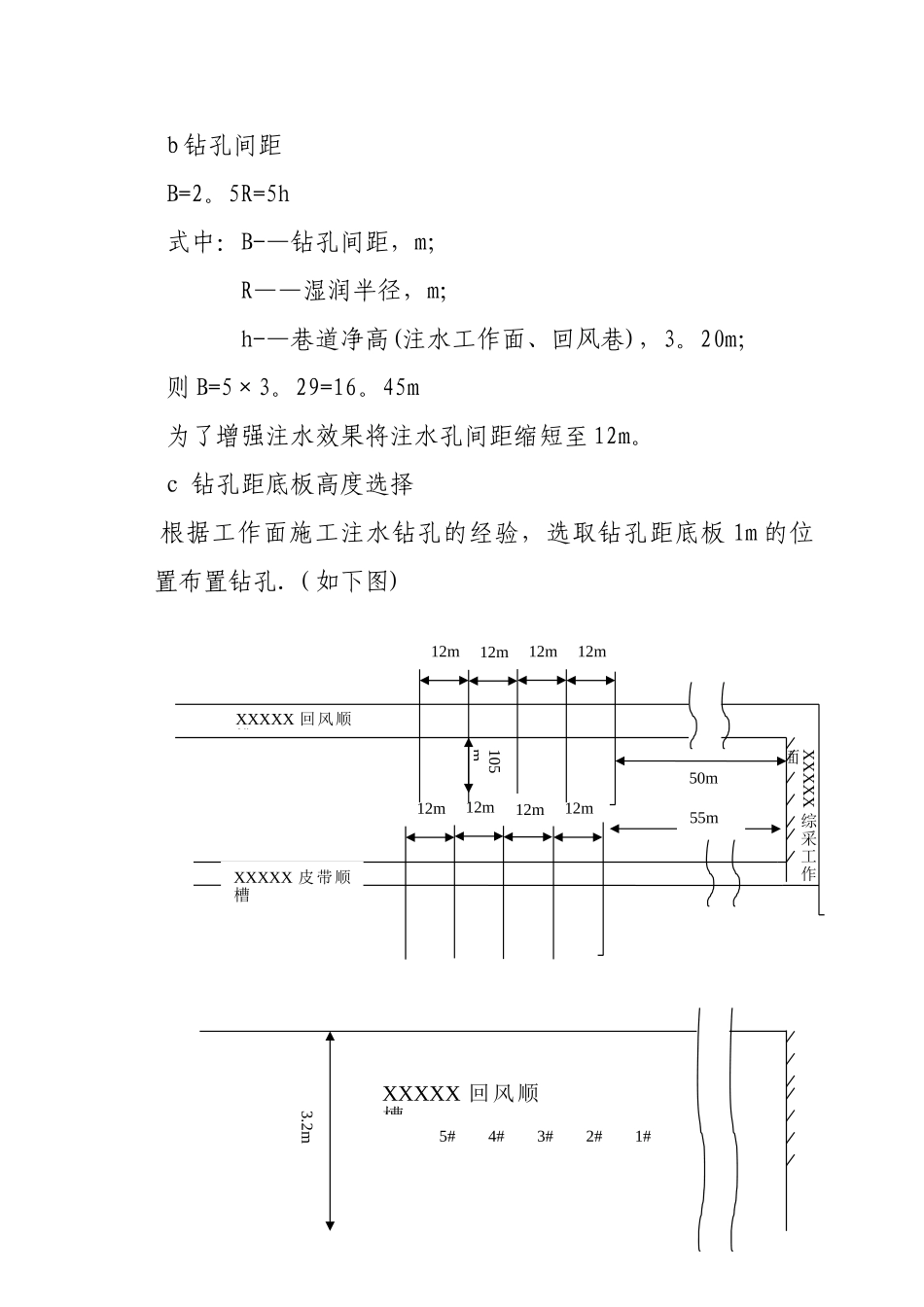

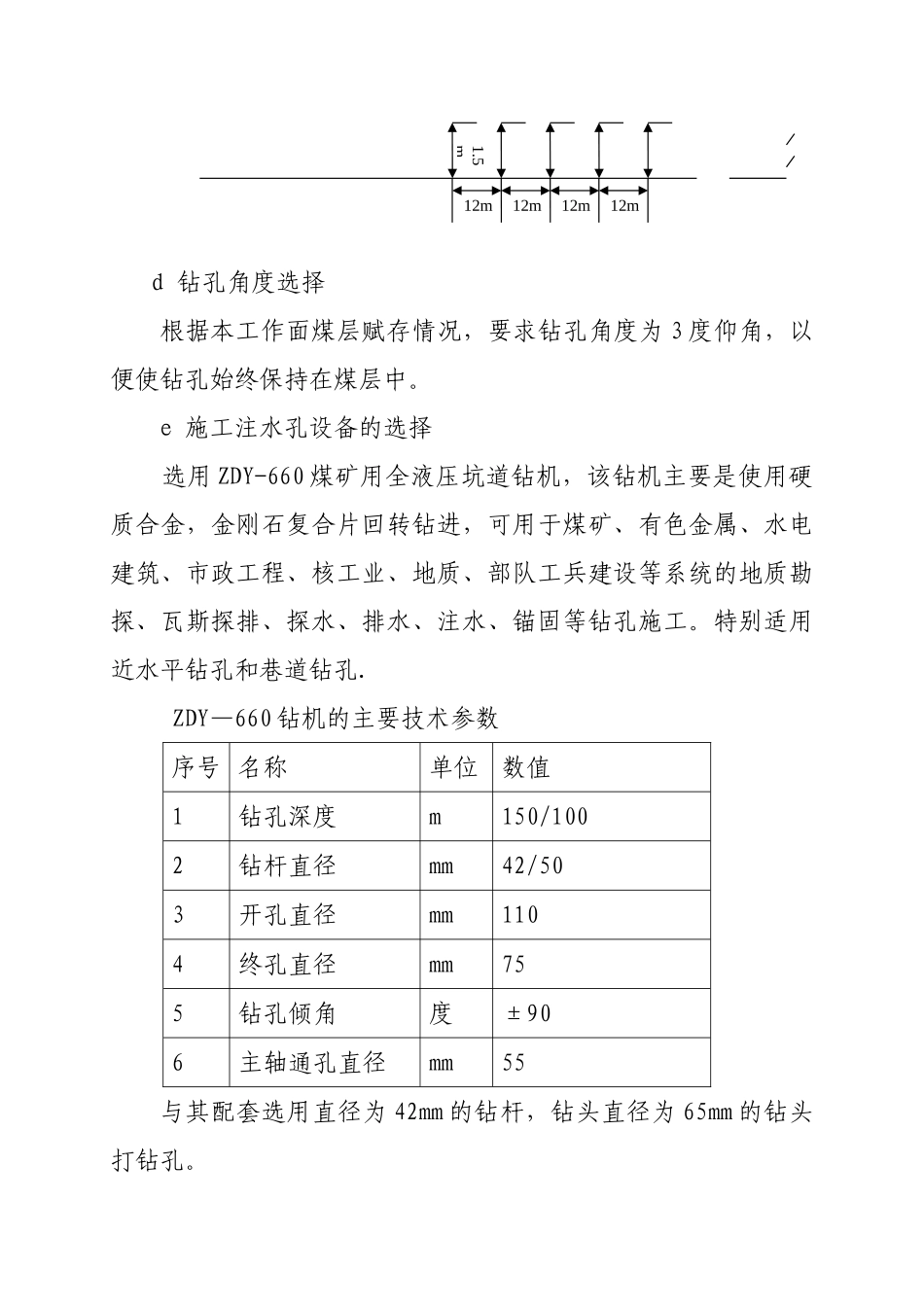

XXXX 煤矿XXXXX 综采工作面煤层注水设计编制单位：通风区编 制 人: 编制日期：XXXXX 综采工作面煤层注水设计审 批:XXXXX 综采工作面煤层注水设计一、工作面位置、长度、面积及四邻关系二、施工注水孔设计根据本工作面煤层赋存情况及煤岩层特性，以及工作面巷道的布置方式、采煤方式，并结合临近工作面的实际经验，决定采纳在工作面回风和胶带顺槽中平行于工作面对煤体打长钻孔注水方式。注水孔参数确定：a 钻孔孔长计算钻孔长度可根据工作面长度和煤层倾角而确定.双向注水钻孔长度根据公式 L=L1/2-（15～20) 计算，本设计工作面长度为 240m，则 L=240/2-15=105m L—钻孔长度，L1—工作面长度b 钻孔间距B=2。5R=5h式中：B-—钻孔间距，m； R——湿润半径，m； h-—巷道净高(注水工作面、回风巷)，3。20m；则 B=5×3。29=16。45m为了增强注水效果将注水孔间距缩短至 12m。c 钻孔距底板高度选择根据工作面施工注水钻孔的经验，选取钻孔距底板 1m 的位置布置钻孔.（如下图) 1#2#3#4#5#XXXXX 回风顺槽3.2mXXXXX 回风顺槽12m105m12m12m12mXXXXX综采工作面50mXXXXX 皮带顺槽12m12m12m55m12md 钻孔角度选择根据本工作面煤层赋存情况，要求钻孔角度为 3 度仰角，以便使钻孔始终保持在煤层中。e 施工注水孔设备的选择 选用 ZDY-660 煤矿用全液压坑道钻机，该钻机主要是使用硬质合金，金刚石复合片回转钻进，可用于煤矿、有色金属、水电建筑、市政工程、核工业、地质、部队工兵建设等系统的地质勘探、瓦斯探排、探水、排水、注水、锚固等钻孔施工。特别适用近水平钻孔和巷道钻孔.ZDY—660 钻机的主要技术参数序号 名称单位数值1钻孔深度m150/1002钻杆直径mm42/503开孔直径mm1104终孔直径mm755钻孔倾角度±906主轴通孔直径mm55与其配套选用直径为 42mm 的钻杆，钻头直径为 65mm 的钻头打钻孔。12m12m12m12m1.5m三、注水设计a 注水方式选择根据工作面巷道布置和采煤方法，结合煤层特征,本工作面煤层注水选用双向长钻孔注水方式,即在综采面顺槽超前工作面推动 50——100m 垂直煤壁，打长钻孔注水的注水方式。b 注水压力的确定煤层注水压力主要取决于煤的透水性。而煤层的埋藏深度、支撑压力状态、煤层裂隙及孔隙发育程度，煤的硬度和炭化程度等，对注水压力的大小也有一定影响，按一般情况分析,取煤层注水压力 1。5 MPa。c 单孔注水量的确定(按水分增加值）Q=BLMγ（W1-W2)K式中:Q——一个钻孔注水量，m3 B——孔...
