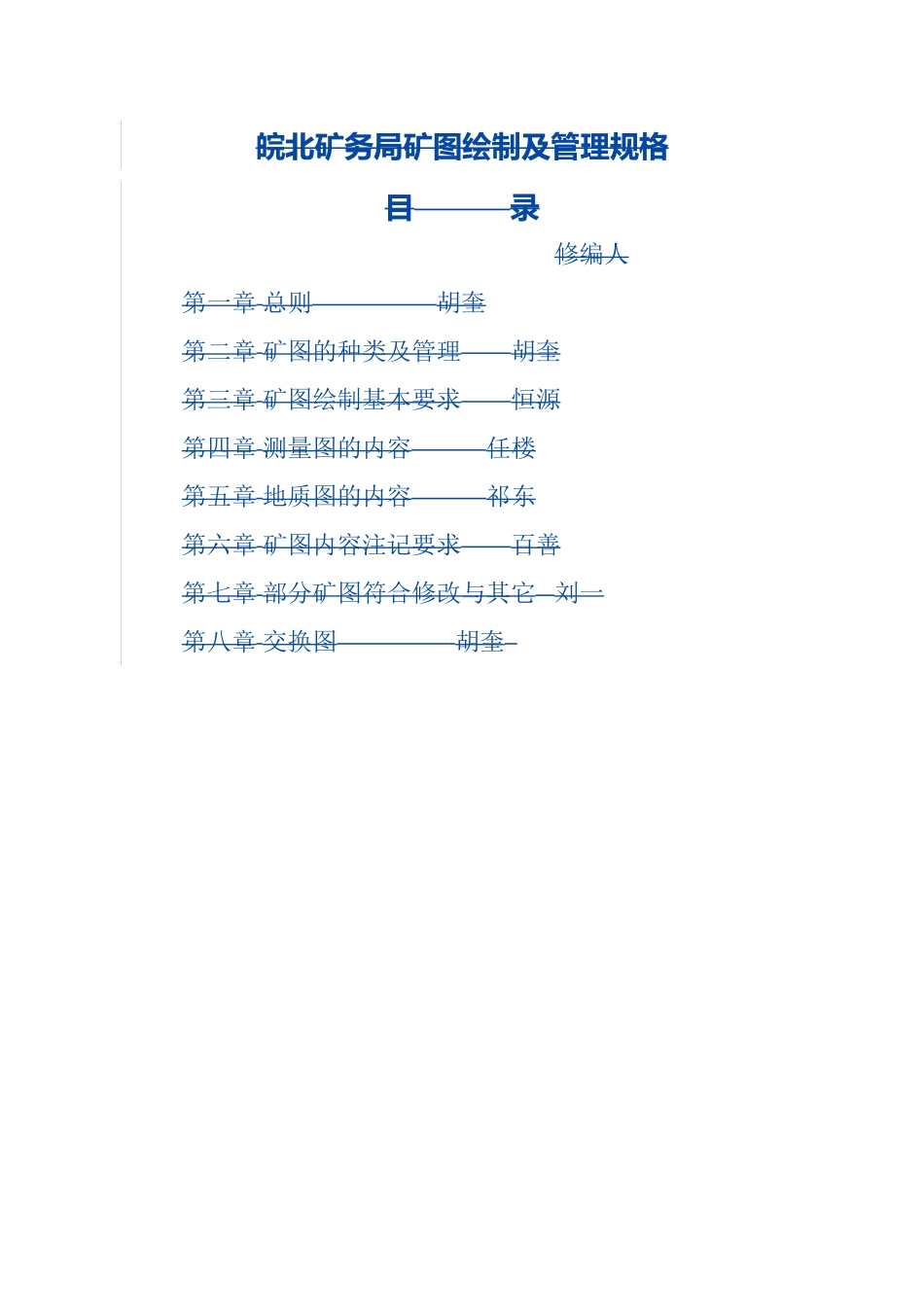

皖北矿务局矿图绘制及管理规格目 录修编人第一章 总则 胡奎第二章 矿图的种类及管理 胡奎第三章 矿图绘制基本要求 恒源第四章 测量图的内容 任楼第五章 地质图的内容 祁东第六章 矿图内容注记要求 百善第七章 部分矿图符合修改与其它 刘一第八章 交换图 胡奎 第一章 总 则第 1 条 矿图指煤矿地质、测量图。（以下简称矿图）第 2 条 矿图是煤矿生产管理,合理利用资源，保证安全生产必备的重要技术基础资料，为加强管理，严格矿图的标准化工作根据国家颁发的有关规定，结合本局具体情况制定了本规定。本规定是各矿绘制矿图的技术依据。第 3 条 绘图工作的主要任务1、汇合各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计建设、生产、安全等提供不同比例尽图纸资料.2、将生产、建设的进度和变化情况，及时填绘在图上，反映生产建设的起初面貌。3、仔细学习和讨论绘图新技术、新工艺，不断提高绘图技术，以满足生产建设进展的需要。第 4 条 矿图工作必须配备足够的专职绘图人员和绘图工具，设置通风、采光良好的绘图室,在总工程师和地测科长领导下以确保及时绘制,根据交换和妥善保管。第 5 条 绘图工作应由经过专门培训，具备一定专业知识的人员操作，绘图员要仔细学习业务,掌握有关技术标准，严格按法律规范作业。第 6 条 矿图必须采纳 1954 年北京坐标系和 1956 年黄海高程系统绘制.第 7 条 绘制矿图的规定,除本规定外，采纳 1989 年能源部制定的《煤矿地质测量图例》（以下简称《图例》)对该图例不包括的地形部分，一律按国家测绘总局颁发的现行图式法律规范执行地质部分按《煤田地质标准图例》执行。若以上仍未有明确要求则参照原统配总公司《煤矿地测图例》实施补充规定。在执行《图例》过程中，确因有特别内容需要表示，而《图例》中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准,并报总公司备案.凡新《图例》上已作规定的符号,任何单位都不得按自己的习惯擅自修改.第 8 条 本规定的解释权归局技术处.第二章 矿图的种类及管理第 9 条 矿图根据其成图的工艺不同分为原图、底图的兰图(复印图）。1、原图：指利用直接或间接猎取的地质测量数据资料，用人工或机械的方法直接展绘(或加工）在规定的纸基上,符合规定要求的图纸。2、底图(二底图):指用人工或光学复照等方法，直接利用原图或翻印的透明图纸，它的作用是用来兰晒或复印。3、兰图（复印图）:指利用底图翻晒...
