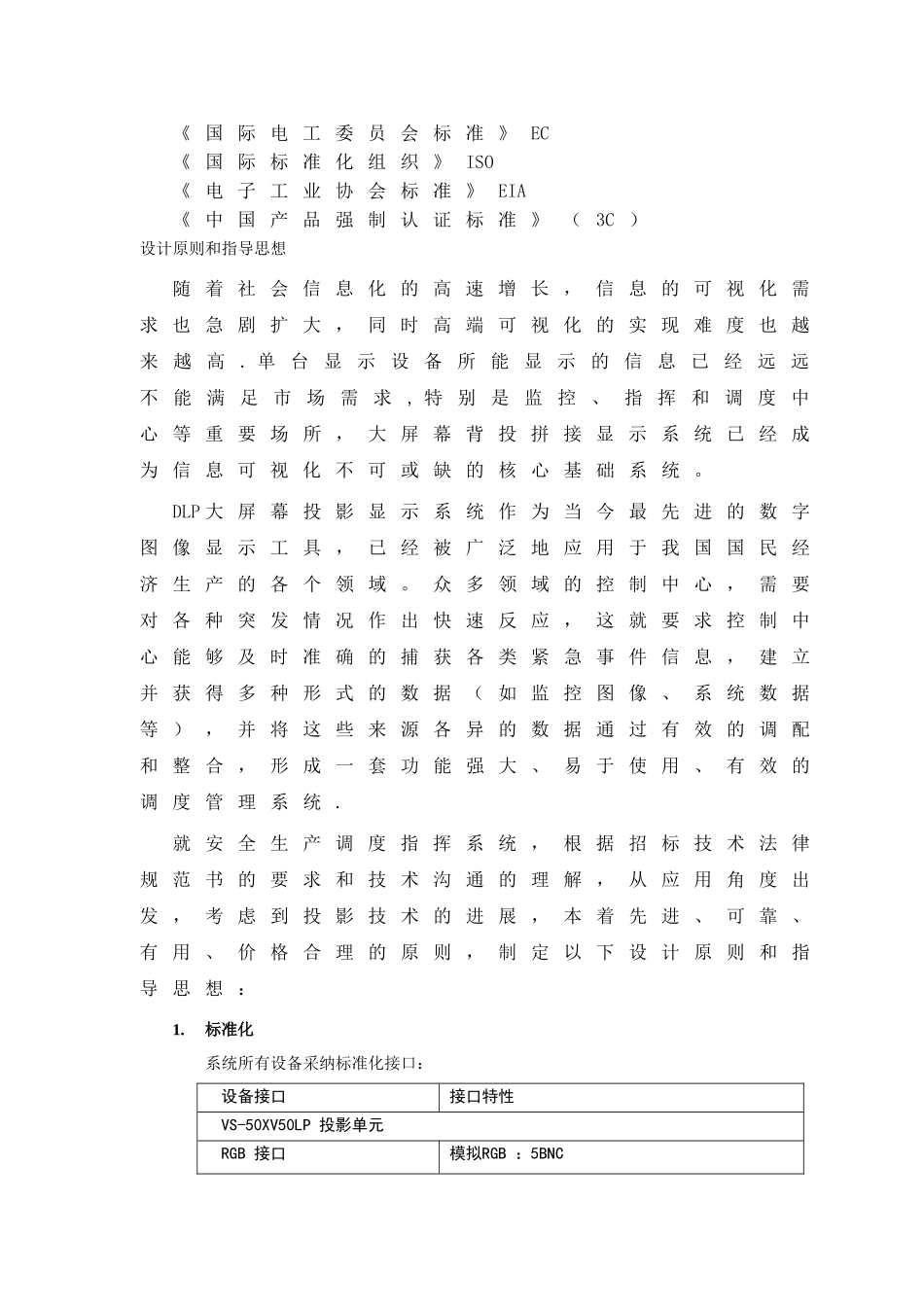

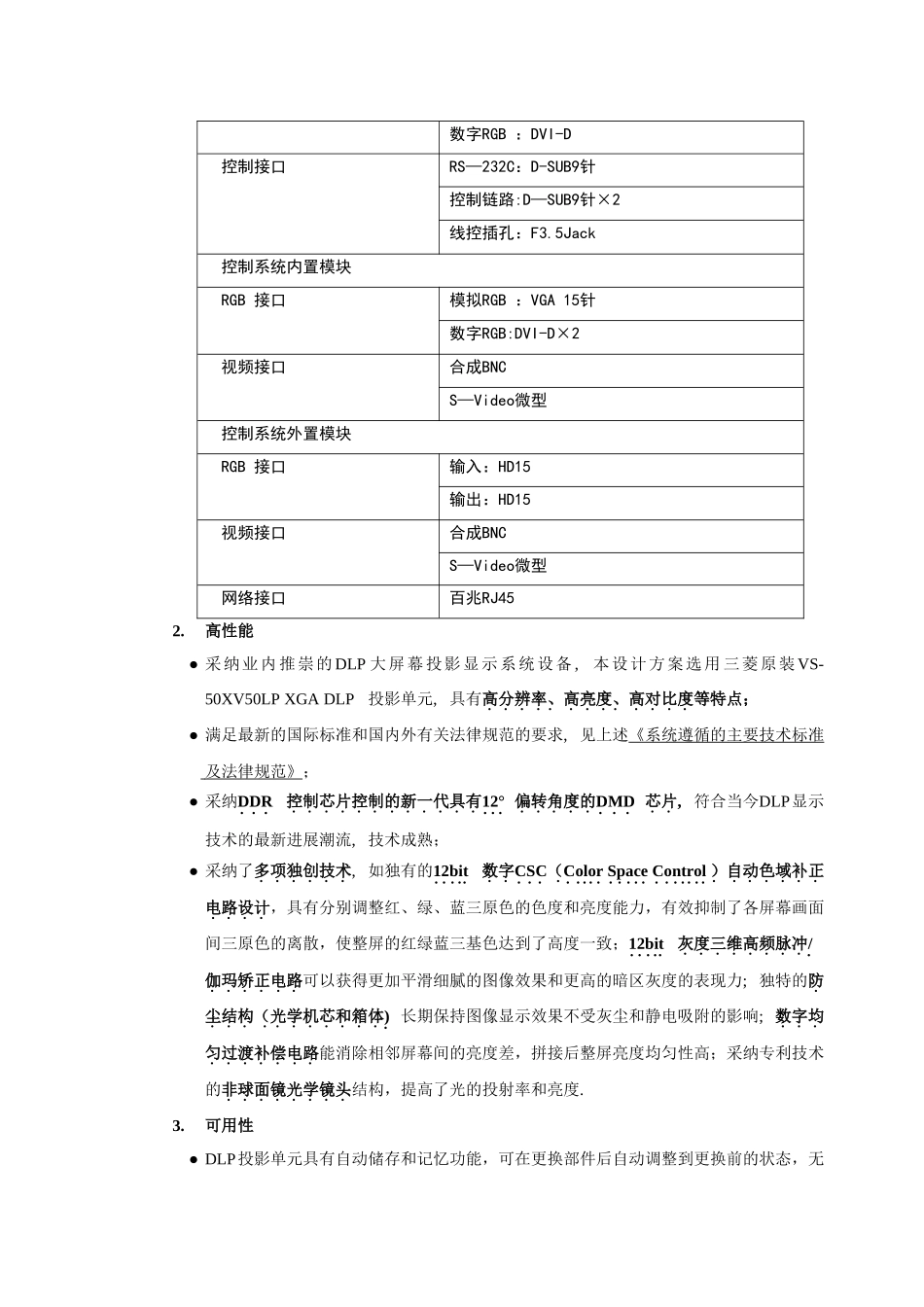

总 体 设 计 方 案设 计 分 析招标要求系统安装时充分各房间的格局和环境, 充分利用现有的空间，提供一套适用于煤矿完善的信息显示平台，其中包括:1 ．一套大屏显示系统，用于显示生产环境监测、生产工艺流程控制、安全监测组态、图表及工业电视、矿区有线电视等多种图像格式。大屏幕显示包括1 套2 ＊2 共4 块50″DLP 背投单元组成的大屏幕拼墙和1 。5 平米Φ3 电子小条屏组成。DLP 拼墙能接入所需数量的多种不同接口的视频信号输入，并能够同时对所有的输入视频进行所要求的处理控制，并同时按需求输出显示。DLP 拼墙能够良好地与所有相联的其他系统接口, 实现总调度室指挥调度系统整体对DLP大屏幕系统的功能需求。DLP 大屏幕系统也可以通过用户授权, 在网络终端上进行远程控制。系统遵循的主要技术标准及法律规范《 民 用 建 筑 电 气 设 计 法 律 规 范 》 JGJ/T16-92《 智 能 建 筑 设 计 标 准 》 GB/T50314—2000《 工 业 电 视 系 统 工 程 设 计 法 律 规 范 》 GBJ115—87《 电 气 装 置 安 装 工 程 施 工 验 收 法 律 规 范 》GBJ232—92《 视 听 系 统 设 备 互 连 用 连 接 器 的 应 用 》GB/T15644—95《 视 听 、 视 频 和 电 视 系 统 中 设 备 互 连 的 优 选 配接 值 》 GB/T15859-1995《 LED 显 示 屏 通 用 法 律 规 范 》 （ SJ/T11141-1997）《 LED 显 示 屏 检 测 方 法 》《机械设备安装工程施工及验收通用法律规范 》 （ GB50231-98 ）《建设工程施工现场供电安全法律规范》（ GB50194-93 ）《建筑安装工程质量检验评定统一标准》（ GBJ300—88 ）《建筑电气安装工程质量检验评定标准》（ GBJ303-88 ）《 国 际 电 工 委 员 会 标 准 》 EC《 国 际 标 准 化 组 织 》 ISO《 电 子 工 业 协 会 标 准 》 EIA《 中 国 产 品 强 制 认 证 标 准 》 （ 3C ）设计原则和指导思想随 着 社 会 信 息 化 的 高 速 增 长 ， 信 息 的 可 视 化 需求 也 急 剧 扩 大 ， 同 时 高 端 可 视 化 的 实 现 难 度 也 越来 越 高 . 单 台 显 示 设 备 所 能 显 示 的 信 息 已 经 远 远不 能 满 足 市 场 需 求, 特 别 是 监 控 、 指 挥 和 调 ...
