照明工程施工技术交底

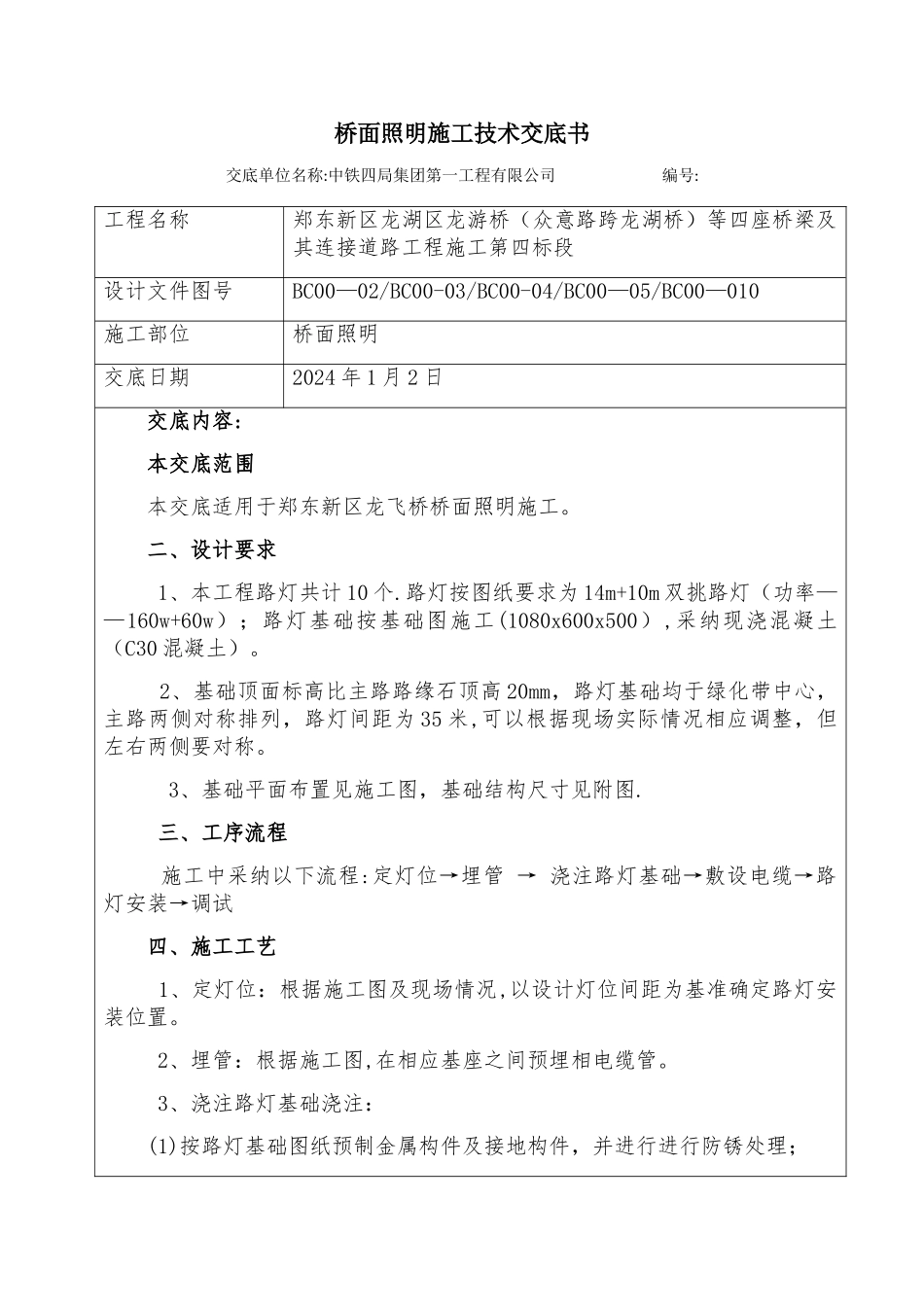

照明工程施工技术交底_第1页
1/3

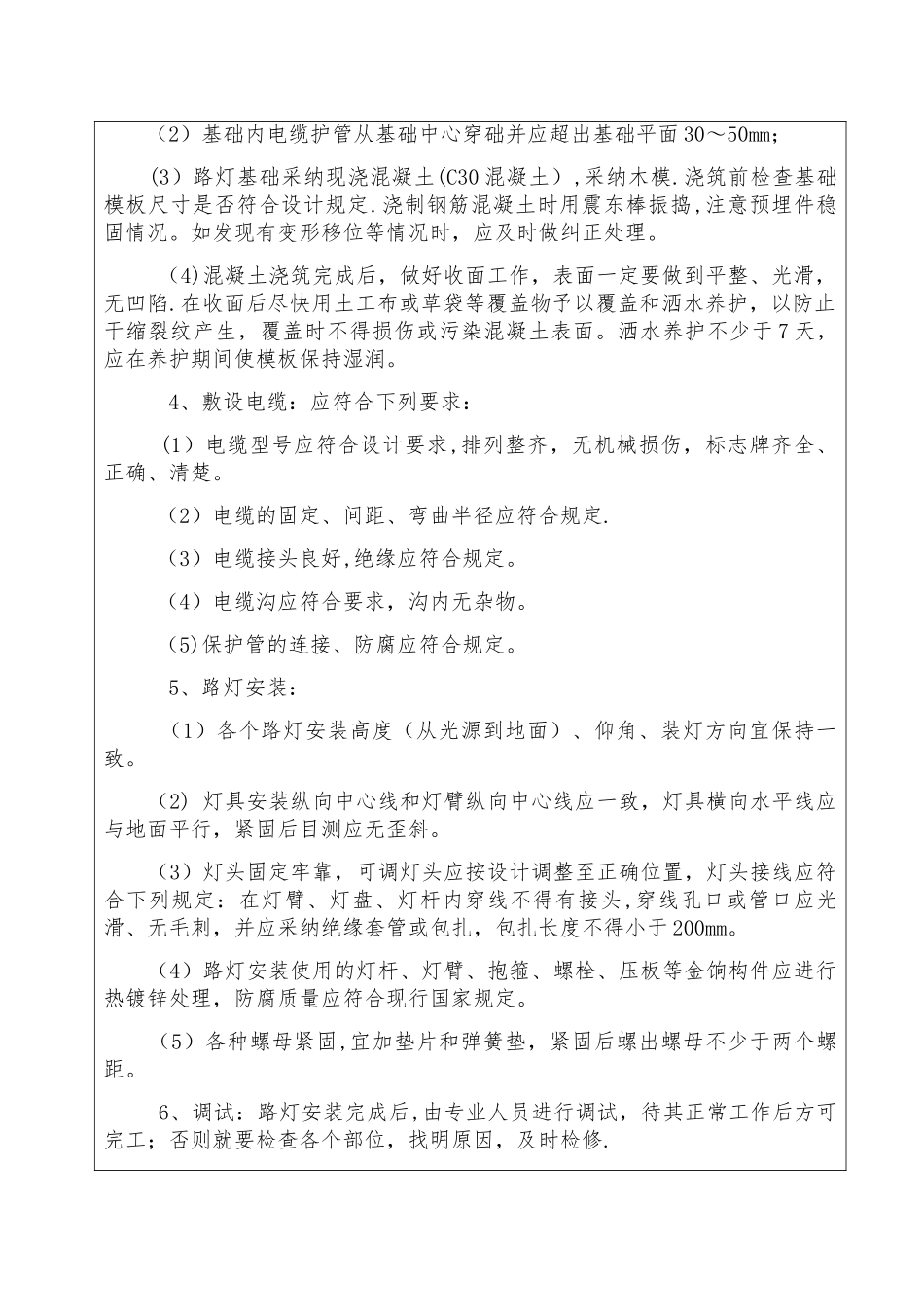

照明工程施工技术交底_第2页
2/3

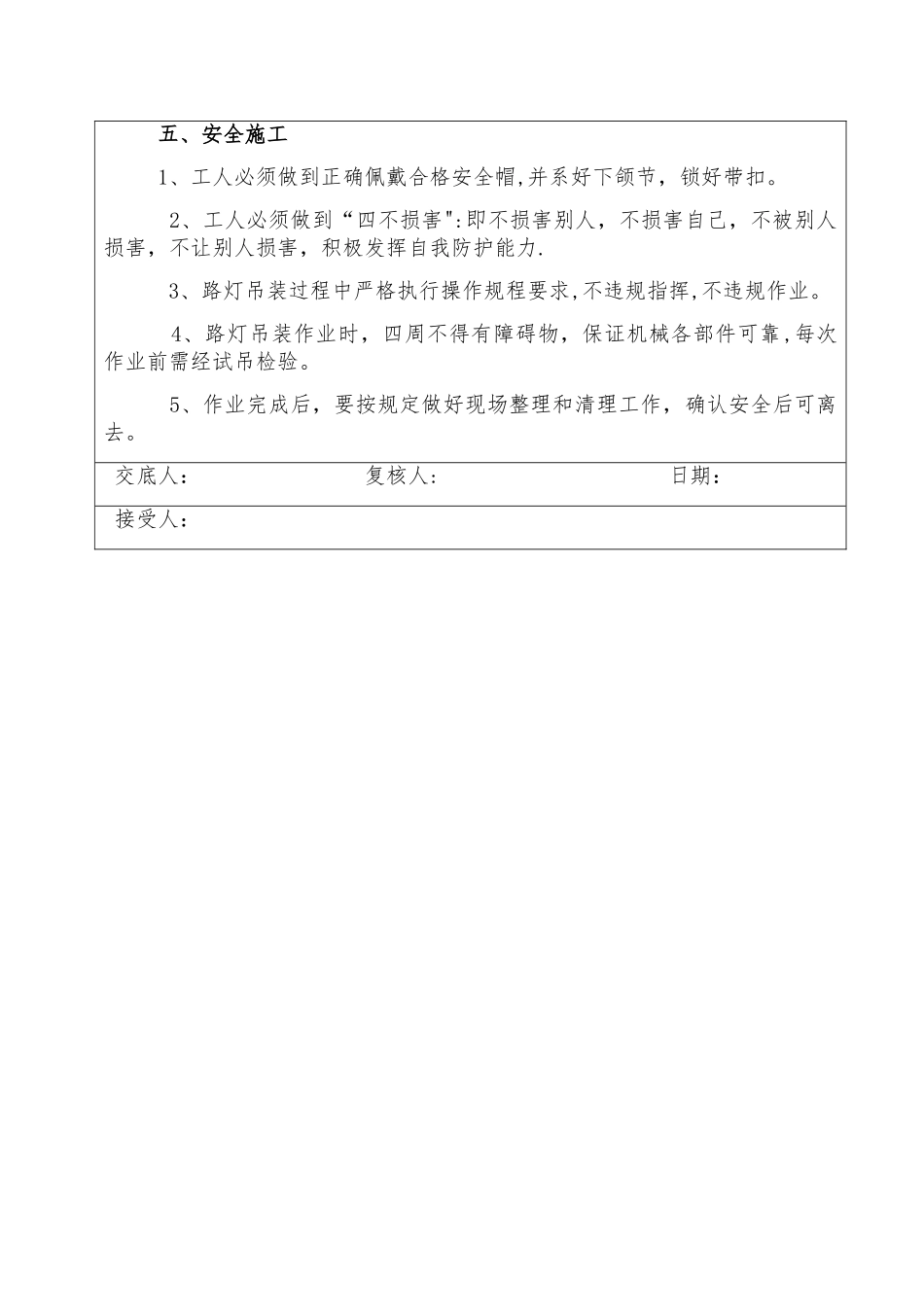

照明工程施工技术交底_第3页
3/3
桥面照明施工技术交底书交底单位名称:中铁四局集团第一工程有限公司 编号:工程名称郑东新区龙湖区龙游桥(众意路跨龙湖桥)等四座桥梁及其连接道路工程施工第四标段设计文件图号BC00—02/BC00-03/BC00-04/BC00—05/BC00—010施工部位桥面照明交底日期2024 年 1 月 2 日 交底内容: 本交底范围 本交底适用于郑东新区龙飞桥桥面照明施工。 二、设计要求 1、本工程路灯共计 10 个.路灯按图纸要求为 14m+10m 双挑路灯(功率——160w+60w);路灯基础按基础图施工(1080x600x500),采纳现浇混凝土(C30 混凝土)。 2、基础顶面标高比主路路缘石顶高 20mm,路灯基础均于绿化带中心,主路两侧对称排列,路灯间距为 35 米,可以根据现场实际情况相应调整,但左右两侧要对称。 3、基础平面布置见施工图,基础结构尺寸见附图. 三、工序流程 施工中采纳以下流程:定灯位→埋管 → 浇注路灯基础→敷设电缆→路灯安装→调试 四、施工工艺 1、定灯位:根据施工图及现场情况,以设计灯位间距为基准确定路灯安装位置。 2、埋管:根据施工图,在相应基座之间预埋相电缆管。 3、浇注路灯基础浇注: (1)按路灯基础图纸预制金属构件及接地构件,并进行进行防锈处理; (2)基础内电缆护管从基础中心穿础并应超出基础平面 30~50mm; (3)路灯基础采纳现浇混凝土(C30 混凝土),采纳木模.浇筑前检查基础模板尺寸是否符合设计规定.浇制钢筋混凝土时用震东棒振捣,注意预埋件稳固情况。如发现有变形移位等情况时,应及时做纠正处理。 (4)混凝土浇筑完成后,做好收面工作,表面一定要做到平整、光滑,无凹陷.在收面后尽快用土工布或草袋等覆盖物予以覆盖和洒水养护,以防止干缩裂纹产生,覆盖时不得损伤或污染混凝土表面。洒水养护不少于 7 天,应在养护期间使模板保持湿润。 4、敷设电缆:应符合下列要求: (1)电缆型号应符合设计要求,排列整齐,无机械损伤,标志牌齐全、正确、清楚。 (2)电缆的固定、间距、弯曲半径应符合规定. (3)电缆接头良好,绝缘应符合规定。 (4)电缆沟应符合要求,沟内无杂物。 (5)保护管的连接、防腐应符合规定。 5、路灯安装: (1)各个路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。 (2) 灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与地面平行,紧固后目测应无歪斜。 (3)灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定:在灯臂、灯...
