照明课程设计说明书

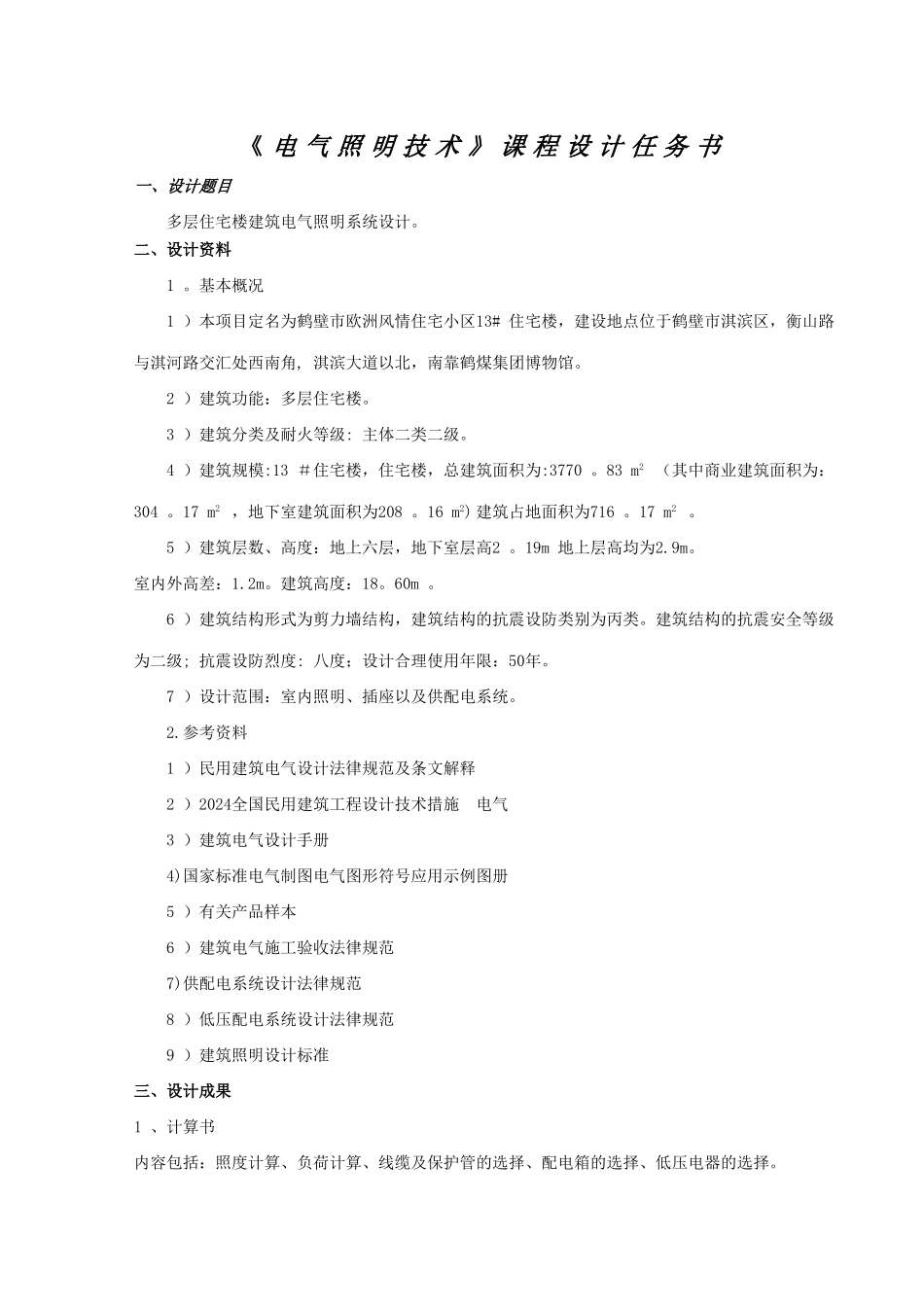

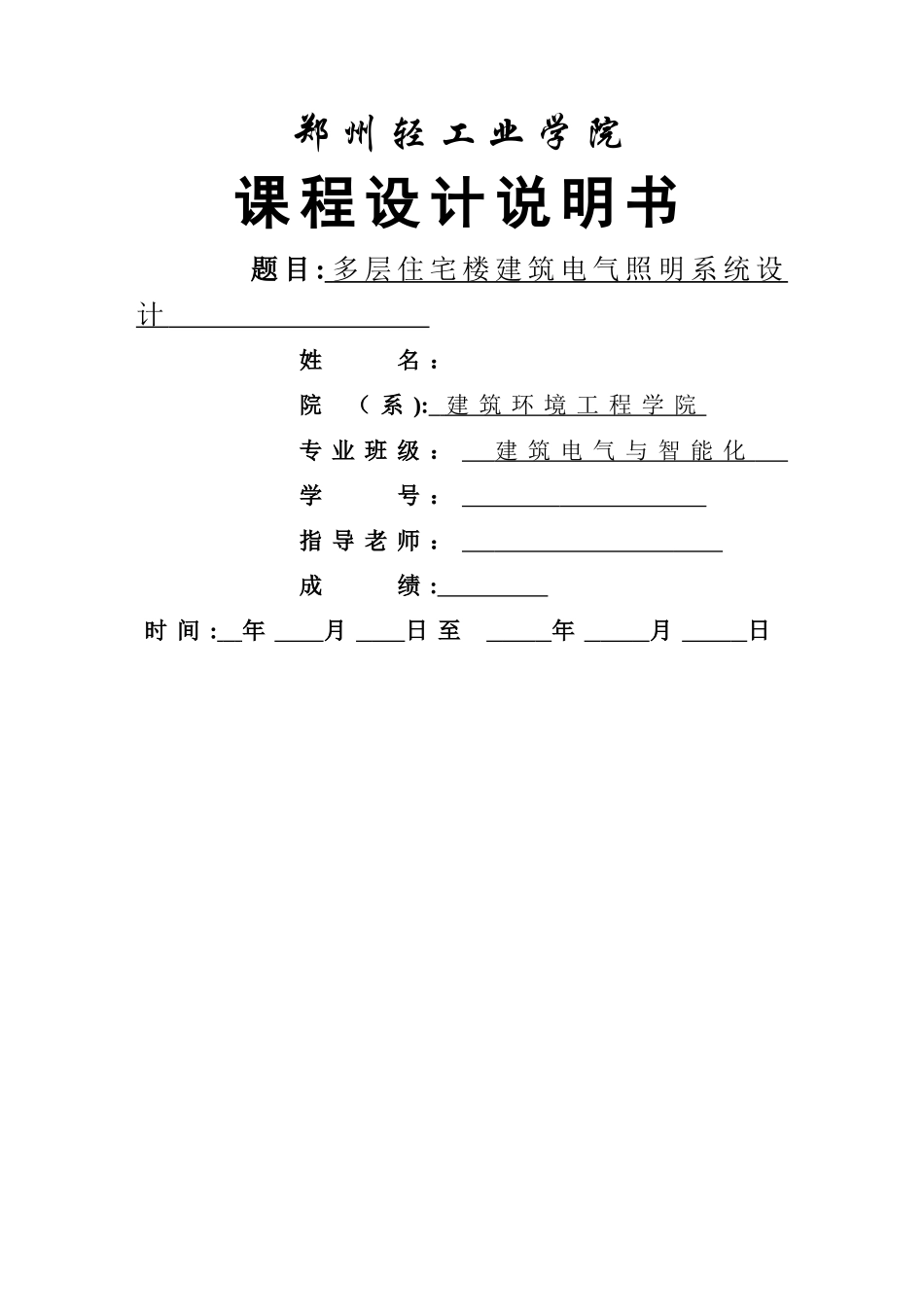

郑 州 轻 工 业 学 院课 程 设 计 说 明 书题 目 : 多 层 住 宅 楼 建 筑 电 气 照 明 系 统 设 计 姓 名 ： 院 （ 系 ): 建 筑 环 境 工 程 学 院 专 业 班 级 ： 建 筑 电 气 与 智 能 化 学 号 ： 指 导 老 师 ： 成 绩 : 时 间 : 年 月 日 至 年 月 日《 电 气 照 明 技 术 》 课 程 设 计 任 务 书一、设计题目多层住宅楼建筑电气照明系统设计。二、设计资料1 。基本概况1 ）本项目定名为鹤壁市欧洲风情住宅小区13# 住宅楼，建设地点位于鹤壁市淇滨区，衡山路与淇河路交汇处西南角, 淇滨大道以北，南靠鹤煤集团博物馆。2 ）建筑功能：多层住宅楼。3 ）建筑分类及耐火等级: 主体二类二级。4 ）建筑规模:13 ＃住宅楼，住宅楼，总建筑面积为:3770 。83 m2 （其中商业建筑面积为：304 。17 m2 ，地下室建筑面积为208 。16 m2) 建筑占地面积为716 。17 m2 。5 ）建筑层数、高度：地上六层，地下室层高2 。19m 地上层高均为2.9m。室内外高差：1.2m。建筑高度：18。60m 。6 ）建筑结构形式为剪力墙结构，建筑结构的抗震设防类别为丙类。建筑结构的抗震安全等级为二级; 抗震设防烈度: 八度；设计合理使用年限：50年。7 ）设计范围：室内照明、插座以及供配电系统。2.参考资料1 ）民用建筑电气设计法律规范及条文解释2 ）2024全国民用建筑工程设计技术措施 电气3 ）建筑电气设计手册4)国家标准电气制图电气图形符号应用示例图册5 ）有关产品样本6 ）建筑电气施工验收法律规范7)供配电系统设计法律规范8 ）低压配电系统设计法律规范9 ）建筑照明设计标准三、设计成果1 、计算书内容包括：照度计算、负荷计算、线缆及保护管的选择、配电箱的选择、低压电器的选择。2 、图纸1 ）设计说明、图例、图纸目录2 ）各层照明平面图 （1 ：100 ）和各层插座平面图 （1 ：100 ）3 ） 供电干线平面图 （1 ：100 ）4) 供电干线系统图 （1 ：100 ）5 ）照明配电箱系统图3 、课程设计说明书四、 设计步骤1 ．熟悉资料、设计法律规范。对已给资料进行整理。根据建筑物的特点，确定供电等级：根据建筑平面图, 拟定各户配电箱具体位置；根据外线情况确定进户总箱位置；并在平面图上绘出。2 ．绘制照明平面图( 包括楼梯间设照明）根据建筑平面图针对不同的使用功能，根据电气照明设计法律规范进行照度设计。...
