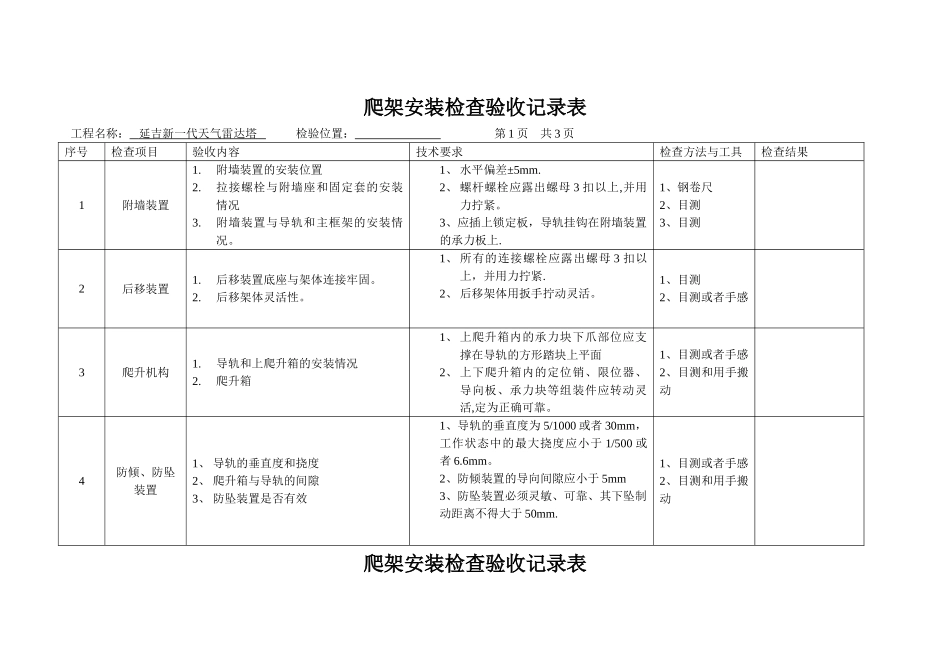

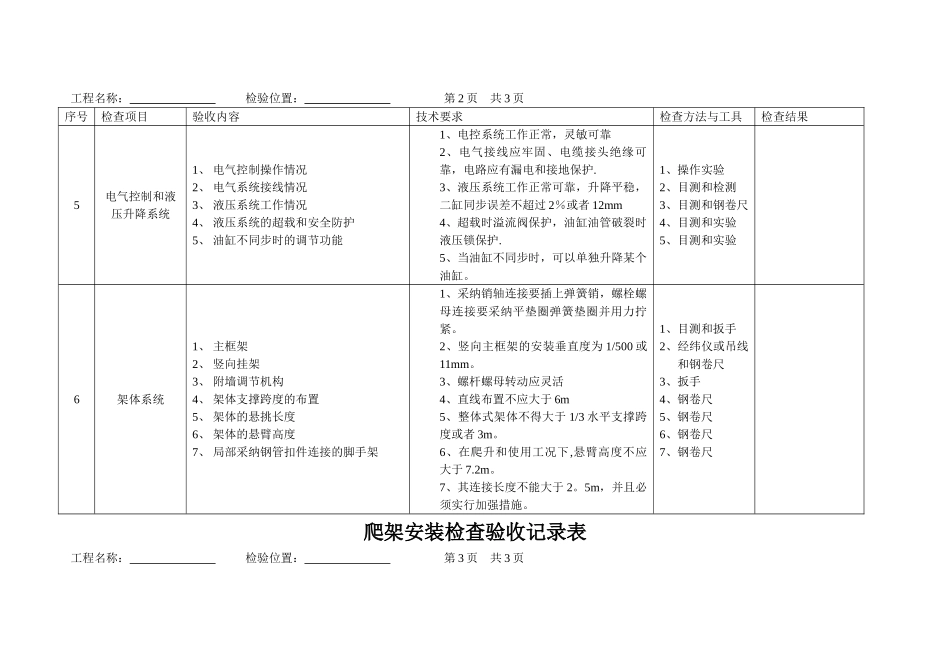

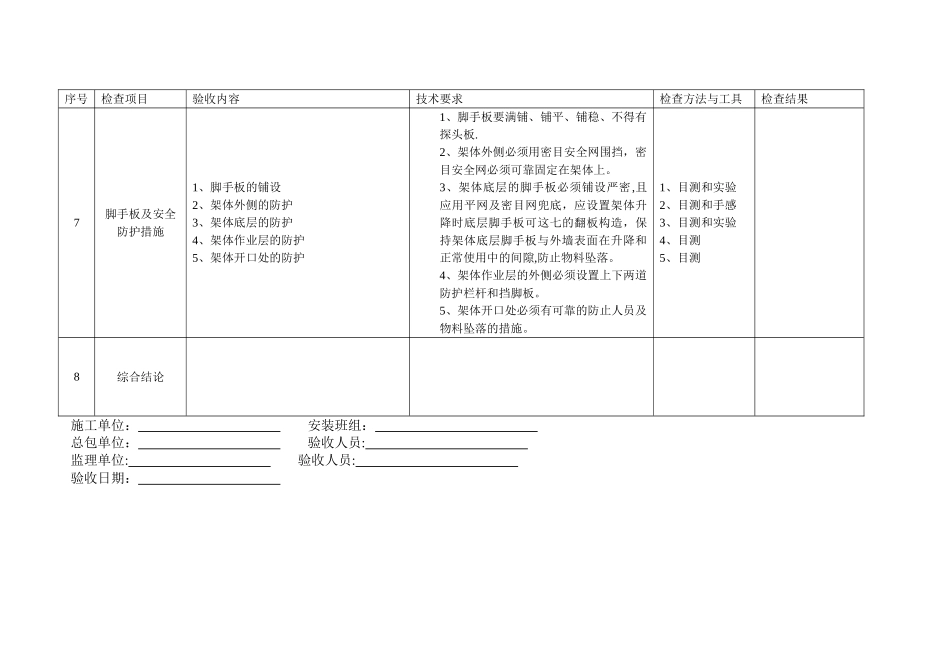

爬架安装检查验收记录表工程名称： 延吉新一代天气雷达塔 检验位置： 第 1 页 共 3 页序号检查项目验收内容技术要求检查方法与工具检查结果1附墙装置1.附墙装置的安装位置2.拉接螺栓与附墙座和固定套的安装情况3.附墙装置与导轨和主框架的安装情况。1、 水平偏差±5mm.2、 螺杆螺栓应露出螺母 3 扣以上,并用力拧紧。3、应插上锁定板，导轨挂钩在附墙装置的承力板上.1、钢卷尺2、目测3、目测2后移装置1.后移装置底座与架体连接牢固。2.后移架体灵活性。1、 所有的连接螺栓应露出螺母 3 扣以上，并用力拧紧.2、 后移架体用扳手拧动灵活。1、目测2、目测或者手感3爬升机构1.导轨和上爬升箱的安装情况2.爬升箱1、 上爬升箱内的承力块下爪部位应支撑在导轨的方形踏块上平面2、 上下爬升箱内的定位销、限位器、导向板、承力块等组装件应转动灵活,定为正确可靠。1、目测或者手感2、目测和用手搬动4防倾、防坠装置1、 导轨的垂直度和挠度2、 爬升箱与导轨的间隙3、 防坠装置是否有效1、导轨的垂直度为 5/1000 或者 30mm，工作状态中的最大挠度应小于 1/500 或者 6.6mm。2、防倾装置的导向间隙应小于 5mm3、防坠装置必须灵敏、可靠、其下坠制动距离不得大于 50mm.1、目测或者手感2、目测和用手搬动爬架安装检查验收记录表工程名称： 检验位置： 第 2 页 共 3 页序号检查项目验收内容技术要求检查方法与工具检查结果5电气控制和液压升降系统1、 电气控制操作情况2、 电气系统接线情况3、 液压系统工作情况4、 液压系统的超载和安全防护5、 油缸不同步时的调节功能1、电控系统工作正常，灵敏可靠2、电气接线应牢固、电缆接头绝缘可靠，电路应有漏电和接地保护.3、液压系统工作正常可靠，升降平稳，二缸同步误差不超过 2％或者 12mm4、超载时溢流阀保护，油缸油管破裂时液压锁保护.5、当油缸不同步时，可以单独升降某个油缸。1、操作实验2、目测和检测3、目测和钢卷尺4、目测和实验5、目测和实验6架体系统1、 主框架2、 竖向挂架3、 附墙调节机构4、 架体支撑跨度的布置5、 架体的悬挑长度6、 架体的悬臂高度7、 局部采纳钢管扣件连接的脚手架1、采纳销轴连接要插上弹簧销，螺栓螺母连接要采纳平垫圈弹簧垫圈并用力拧紧。2、竖向主框架的安装垂直度为 1/500 或11mm。3、螺杆螺母转动应灵活4、直线布置不应大于 6m5、整体式架体不得大于 1/3 水平支撑跨度或者 3m。6、在爬升和使用工况下,悬臂高度不应...
