牛头刨床课程设计说明书

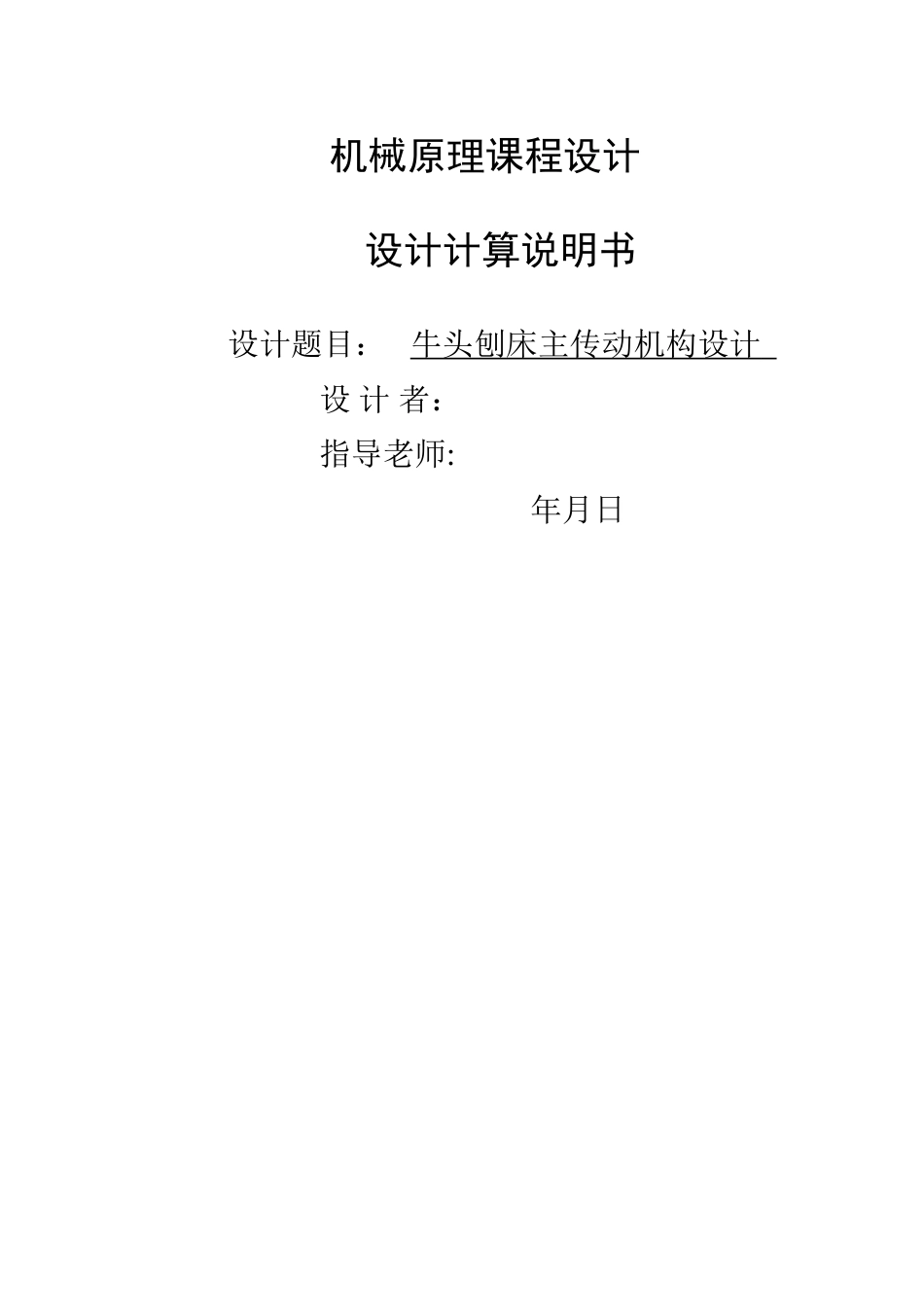

牛头刨床课程设计说明书_第1页
1/36
牛头刨床课程设计说明书_第2页
2/36
牛头刨床课程设计说明书_第3页
3/36
机械原理课程设计设计计算说明书设计题目: 牛头刨床主传动机构设计 设 计 者: 指导老师: 年月日目录一、设计任务书……………………………………………。11.1 设计题目 ……………………………………………………………。.11 。 2 设计要求 ……………………………………………………………。。11 。 3 设计参数 ……………………………………………………………。.21.4 设计任务 ……………………………………………………………。。2二、机构运动方案的提出与评价 ……………………。32 。 1 方案一 …………………………………………………………………。。32 。 2 方案二 ………………………………………………………………….。52.3 方案三 …………………………………………………………………..72 。 4 最终方案 ………….…………。……………。。…………………………….。7三、用图解法对给定点进行运动分析力分析… 10 3.1 机构运动简图 ……………………………………………………103.2 导杆机构运动分析 ……………………………………………103 。 3 动态静力分析 ……………………………………………………13四、解析法实现机构的运动学分析……………………154.1 源程序 ……………………………………………….。……………154 。 2 数据处理 ……………………………………………………………21五、 图解法设计凸轮机构 ………………………………23六 、 基 于 ADAMS 的 机 构 分 析 、 飞 轮 转 动 惯 量 计 算 及 凸 轮 设 计…………………………………………246.1 机构分析 ……………………………………………………………246 。 2 飞轮转动惯量计算 ……………………………………………25八 、 参考文献 ………………………………………28一、设计任务书1。1 设计题目设计的题目:牛头刨床的主传动结构的设计。(a) (b)图 1—1a 牛头刨床主传动机构牛头刨床是用于加工中小尺寸的平面或直槽的金属切削机床,多用于单件或小批量生产.为了适用不同材料和不同尺寸工件的粗、精加工,要求主执行构件—刨刀能以数种不同速度、不同行程和不同起始位置作水平往复直线移动,且切削时刨刀的移动速度低于空行程速度,即刨刀具有急回现象。刨刀可随小刀架作不同进给量的垂直进给;安装工件的工作台应具有不同进给量的横向进给,以完成平面的加...
