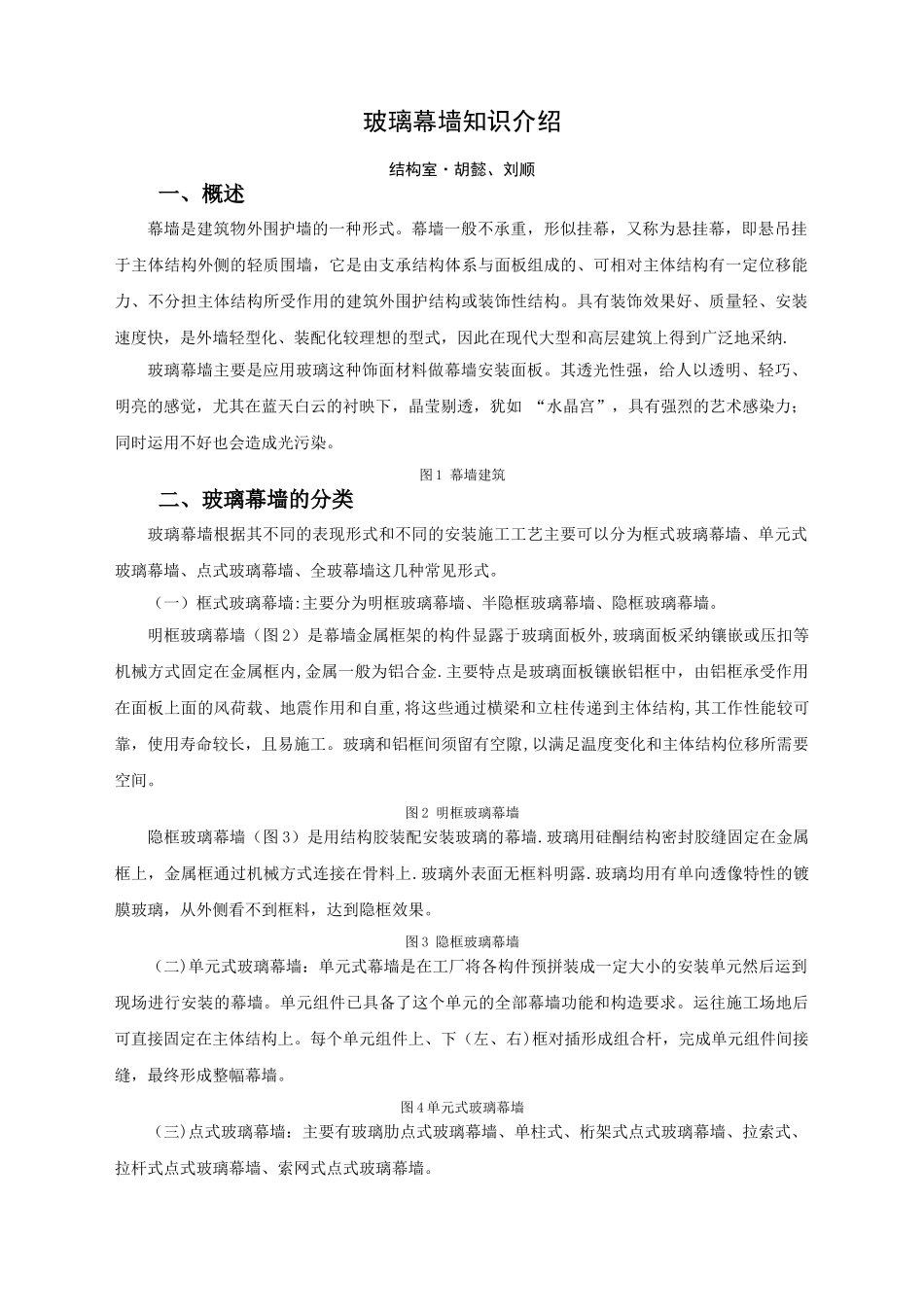

玻璃幕墙知识介绍结构室·胡懿、刘顺一、概述幕墙是建筑物外围护墙的一种形式。幕墙一般不承重，形似挂幕，又称为悬挂幕，即悬吊挂于主体结构外侧的轻质围墙，它是由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。具有装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化较理想的型式，因此在现代大型和高层建筑上得到广泛地采纳.玻璃幕墙主要是应用玻璃这种饰面材料做幕墙安装面板。其透光性强，给人以透明、轻巧、明亮的感觉，尤其在蓝天白云的衬映下，晶莹剔透，犹如 “水晶宫”，具有强烈的艺术感染力；同时运用不好也会造成光污染。图 1 幕墙建筑二、玻璃幕墙的分类玻璃幕墙根据其不同的表现形式和不同的安装施工工艺主要可以分为框式玻璃幕墙、单元式玻璃幕墙、点式玻璃幕墙、全玻幕墙这几种常见形式。（一）框式玻璃幕墙:主要分为明框玻璃幕墙、半隐框玻璃幕墙、隐框玻璃幕墙。明框玻璃幕墙（图 2）是幕墙金属框架的构件显露于玻璃面板外,玻璃面板采纳镶嵌或压扣等机械方式固定在金属框内,金属一般为铝合金.主要特点是玻璃面板镶嵌铝框中，由铝框承受作用在面板上面的风荷载、地震作用和自重,将这些通过横梁和立柱传递到主体结构,其工作性能较可靠，使用寿命较长，且易施工。玻璃和铝框间须留有空隙,以满足温度变化和主体结构位移所需要空间。图 2 明框玻璃幕墙隐框玻璃幕墙（图 3）是用结构胶装配安装玻璃的幕墙.玻璃用硅酮结构密封胶缝固定在金属框上，金属框通过机械方式连接在骨料上.玻璃外表面无框料明露.玻璃均用有单向透像特性的镀膜玻璃，从外侧看不到框料，达到隐框效果。图 3 隐框玻璃幕墙（二)单元式玻璃幕墙：单元式幕墙是在工厂将各构件预拼装成一定大小的安装单元然后运到现场进行安装的幕墙。单元组件已具备了这个单元的全部幕墙功能和构造要求。运往施工场地后可直接固定在主体结构上。每个单元组件上、下（左、右)框对插形成组合杆，完成单元组件间接缝，最终形成整幅幕墙。图 4 单元式玻璃幕墙（三)点式玻璃幕墙：主要有玻璃肋点式玻璃幕墙、单柱式、桁架式点式玻璃幕墙、拉索式、拉杆式点式玻璃幕墙、索网式点式玻璃幕墙。玻璃肋点式玻璃幕墙的玻璃面板将外部风压力和吸力传递给起梁作用的玻璃肋。其主要特点是通透性强，构造简洁。图 5 玻璃肋点式玻璃幕墙单柱式支承点支式玻璃幕墙是用单根钢管、工字梁或方柱作为受力支承结构。其主...
