球磨机设计说明书-最终版

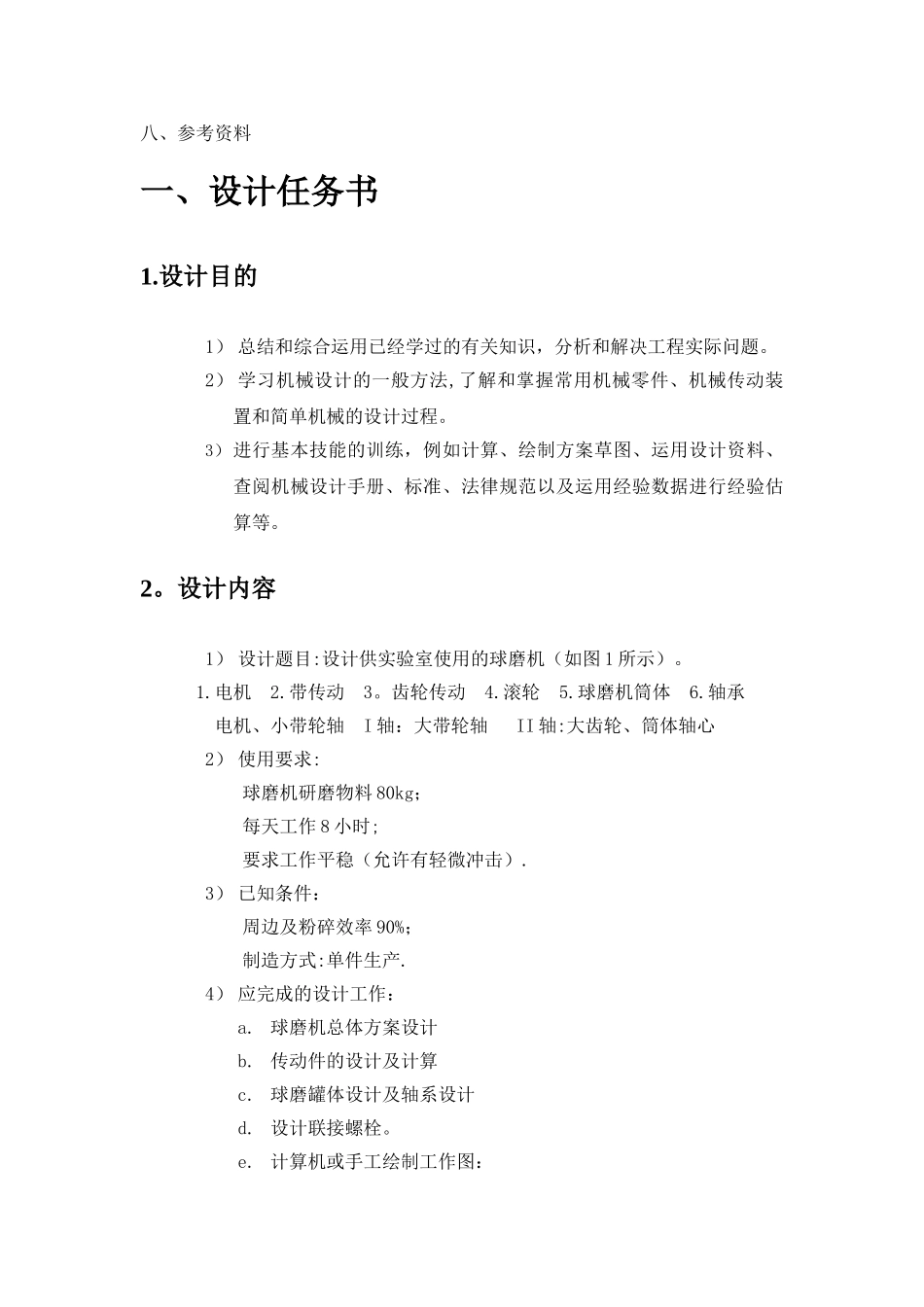

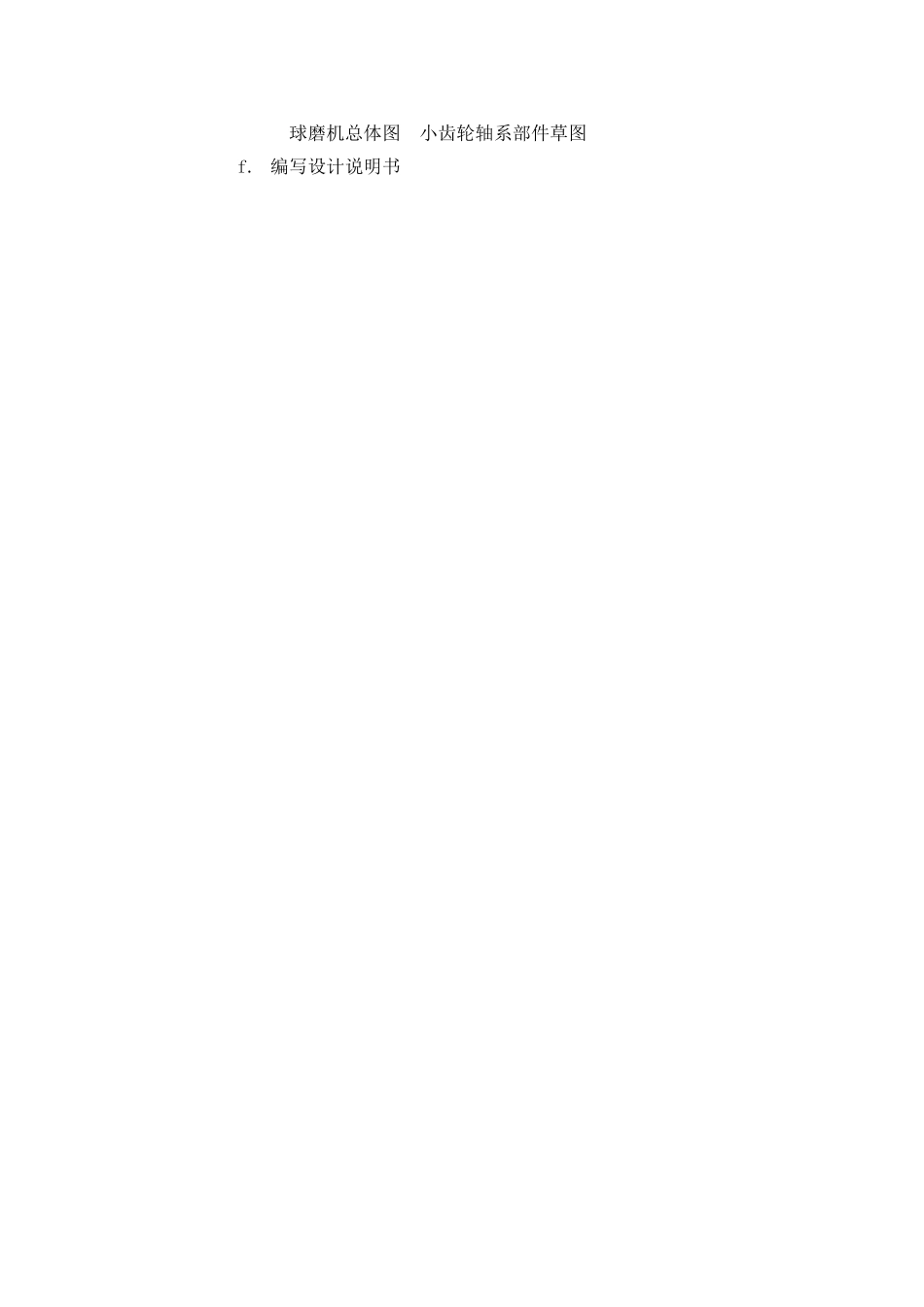

目录一、设计任务书1.设计目的2。设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3。选择电动机4.确定传动装置总传动比，分配各级传动比5。传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1。带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4。验算工作转速5。第二次修订各轴的运动和动力参数 四、球磨机罐体及轴系设计1。罐体结构设计2。小齿轮轴系的设计计算3。支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1） 总结和综合运用已经学过的有关知识，分析和解决工程实际问题。2） 学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。3）进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、法律规范以及运用经验数据进行经验估算等。2。设计内容1） 设计题目:设计供实验室使用的球磨机（如图 1 所示）。 1.电机 2.带传动 3。齿轮传动 4.滚轮 5.球磨机筒体 6.轴承 电机、小带轮轴 I 轴：大带轮轴 II 轴:大齿轮、筒体轴心2） 使用要求:球磨机研磨物料 80kg；每天工作 8 小时;要求工作平稳（允许有轻微冲击）.3） 已知条件：周边及粉碎效率 90%；制造方式:单件生产.4） 应完成的设计工作：a. 球磨机总体方案设计b. 传动件的设计及计算c. 球磨罐体设计及轴系设计d. 设计联接螺栓。e. 计算机或手工绘制工作图： 球磨机总体图 小齿轮轴系部件草图f. 编写设计说明书二、传动方案的总体设计及初步计算1。球磨机的基本参数计算项目计算内容结果1.1 研磨介质的合理载量 G01.2 计算罐体体积 V1.3 计算罐体内径 D1.4 计算电机有利工作转速 nw式 中 ： G1 ： 研 磨 物 料 (kg ） ， 已 知 条 件 可 知G1=80kg；G0:研磨介质（钢球)的合理装载量（kg). 式中：V:罐体容积（m3）γ：研磨介质（钢球）的比重， γ 取4800kg/m3φ：研磨介质的填充系数，对于干式球磨机 φ 取 0.3。式中:D：球磨机内径(m)；L：球磨罐长度,L 取 1.2D（m）.2。总体方案确定从球磨机的基本参数计算可知，球磨机转速为 42。95r/min，电动机的转速一般有 1500r/min、1000r/min、750r/min 三种,由此可算出本设计的传动比 i=23.28,在 15到 30 的范围之内，初步拟订以下四种方案进行选择（都是 2...
