用LED数码管显示的秒表设计

用LED数码管显示的秒表设计_第1页
1/11
用LED数码管显示的秒表设计_第2页
2/11
用LED数码管显示的秒表设计_第3页
3/11

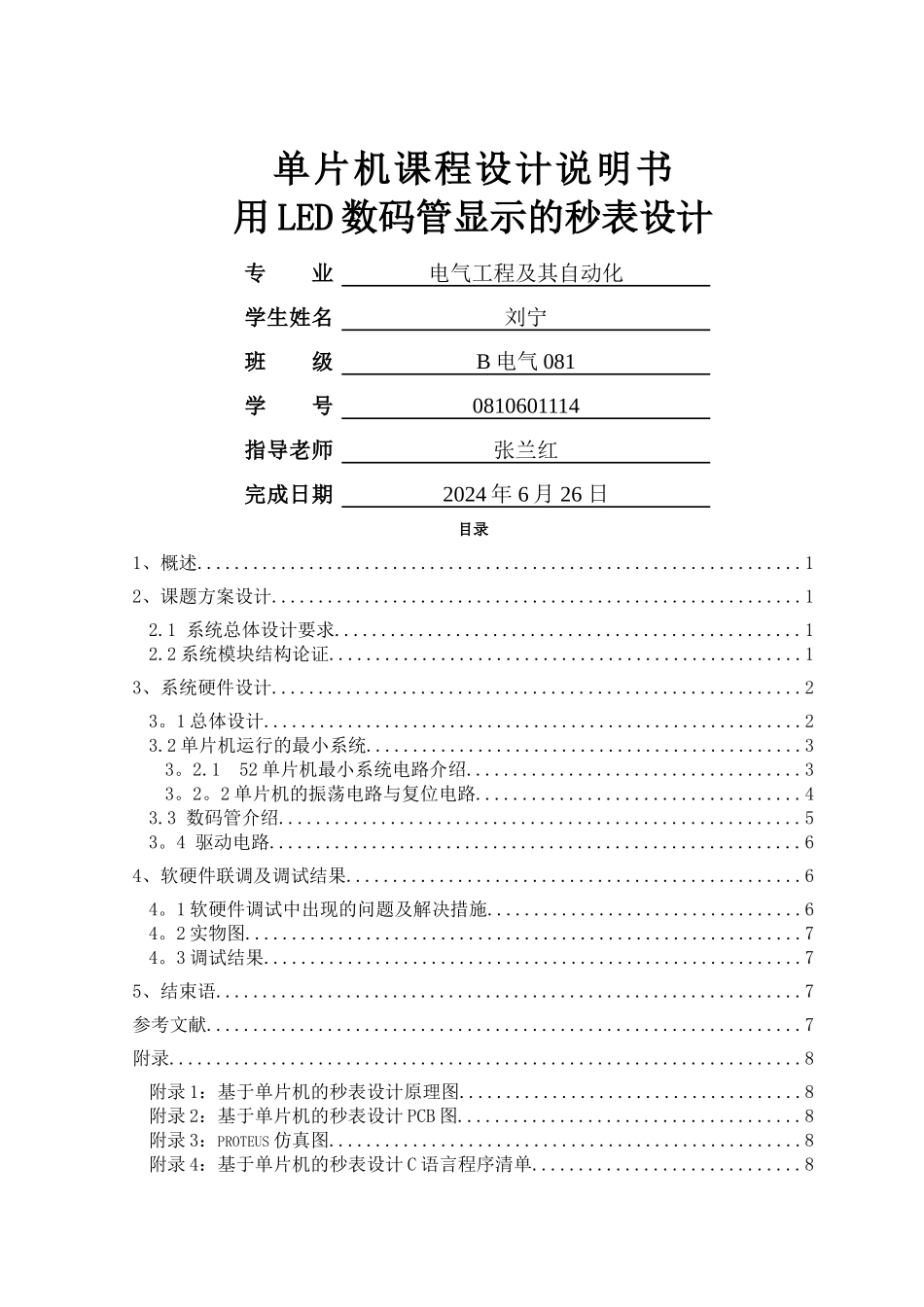

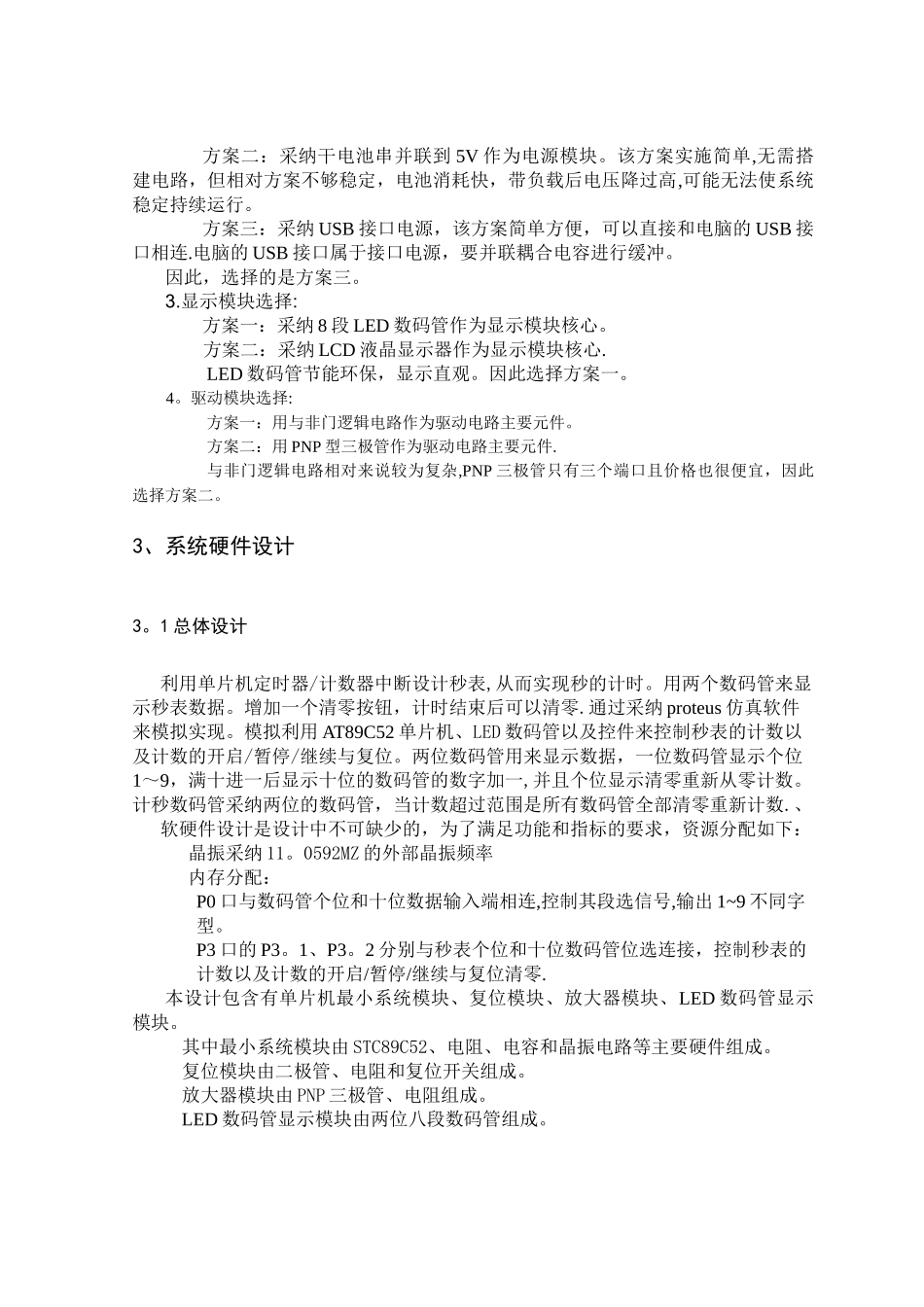

单片机课程设计说明书用 LED 数码管显示的秒表设计专业电气工程及其自动化学生姓名刘宁班级B 电气 081学号0810601114指导老师张兰红完成日期2024 年 6 月 26 日目录1、概述.................................................................12、课题方案设计.........................................................12.1 系统总体设计要求..................................................12.2 系统模块结构论证...................................................13、系统硬件设计.........................................................23。1 总体设计..........................................................23.2 单片机运行的最小系统...............................................33。2.1 52 单片机最小系统电路介绍....................................33。2。2 单片机的振荡电路与复位电路...................................43.3 数码管介绍........................................................53。4 驱动电路.........................................................64、软硬件联调及调试结果.................................................64。1 软硬件调试中出现的问题及解决措施..................................64。2 实物图............................................................74。3 调试结果..........................................................75、结束语...............................................................7参考文献................................................................7附录....................................................................8附录 1:基于单片机的秒表设计原理图.....................................8附录 2:基于单片机的秒表设计 PCB 图.....................................8附录 3:PROTEUS 仿真图...................................................8附录 4:基于单片机的秒表设计 C 语言程序清单.............................8附录 5:基于单片机的秒表设计元器件目录表..............................101、概述21 世纪是一个电子技术和电子元件有更大进展的世纪。回顾百年来电子技术和电子工业进展的成就,举世瞩目。作为一个电气专业的大学生,我们不但要有扎实的基...
