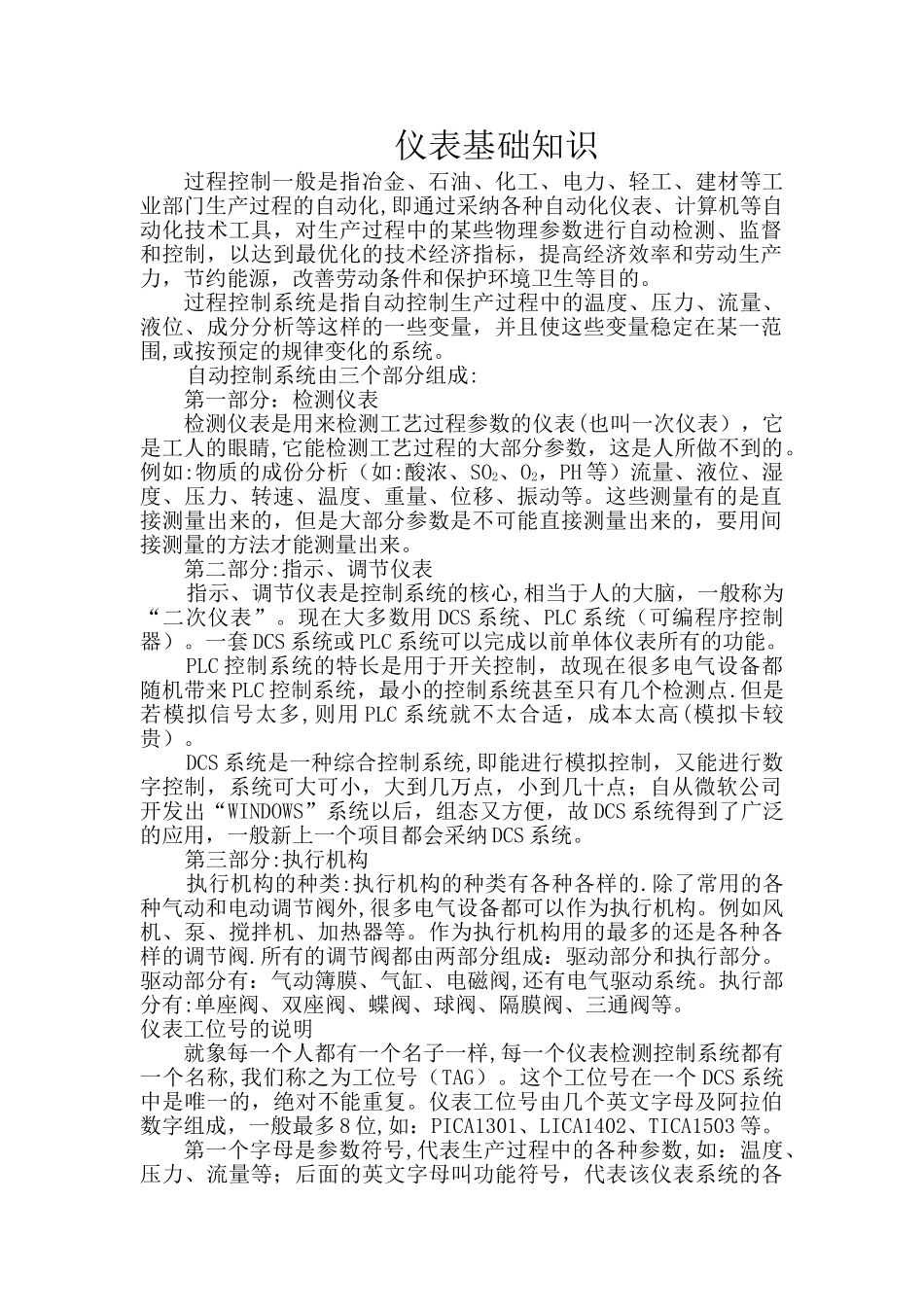

仪表基础知识过程控制一般是指冶金、石油、化工、电力、轻工、建材等工业部门生产过程的自动化,即通过采纳各种自动化仪表、计算机等自动化技术工具,对生产过程中的某些物理参数进行自动检测、监督和控制,以达到最优化的技术经济指标,提高经济效率和劳动生产力,节约能源,改善劳动条件和保护环境卫生等目的。过程控制系统是指自动控制生产过程中的温度、压力、流量、液位、成分分析等这样的一些变量,并且使这些变量稳定在某一范围,或按预定的规律变化的系统。自动控制系统由三个部分组成:第一部分:检测仪表检测仪表是用来检测工艺过程参数的仪表(也叫一次仪表),它是工人的眼睛,它能检测工艺过程的大部分参数,这是人所做不到的。例如:物质的成份分析(如:酸浓、SO2、O2,PH 等)流量、液位、湿度、压力、转速、温度、重量、位移、振动等。这些测量有的是直接测量出来的,但是大部分参数是不可能直接测量出来的,要用间接测量的方法才能测量出来。第二部分:指示、调节仪表指示、调节仪表是控制系统的核心,相当于人的大脑,一般称为“二次仪表”。现在大多数用 DCS 系统、PLC 系统(可编程序控制器)。一套 DCS 系统或 PLC 系统可以完成以前单体仪表所有的功能。PLC 控制系统的特长是用于开关控制,故现在很多电气设备都随机带来 PLC 控制系统,最小的控制系统甚至只有几个检测点.但是若模拟信号太多,则用 PLC 系统就不太合适,成本太高(模拟卡较贵)。DCS 系统是一种综合控制系统,即能进行模拟控制,又能进行数字控制,系统可大可小,大到几万点,小到几十点;自从微软公司开发出“WINDOWS”系统以后,组态又方便,故 DCS 系统得到了广泛的应用,一般新上一个项目都会采纳 DCS 系统。第三部分:执行机构执行机构的种类:执行机构的种类有各种各样的.除了常用的各种气动和电动调节阀外,很多电气设备都可以作为执行机构。例如风机、泵、搅拌机、加热器等。作为执行机构用的最多的还是各种各样的调节阀.所有的调节阀都由两部分组成:驱动部分和执行部分。驱动部分有:气动簿膜、气缸、电磁阀,还有电气驱动系统。执行部分有:单座阀、双座阀、蝶阀、球阀、隔膜阀、三通阀等。仪表工位号的说明就象每一个人都有一个名子一样,每一个仪表检测控制系统都有一个名称,我们称之为工位号(TAG)。这个工位号在一个 DCS 系统中是唯一的,绝对不能重复。仪表工位号由几个英文字母及阿拉伯数字组成,一般最多 8 位,如:PICA1301、LICA140...
