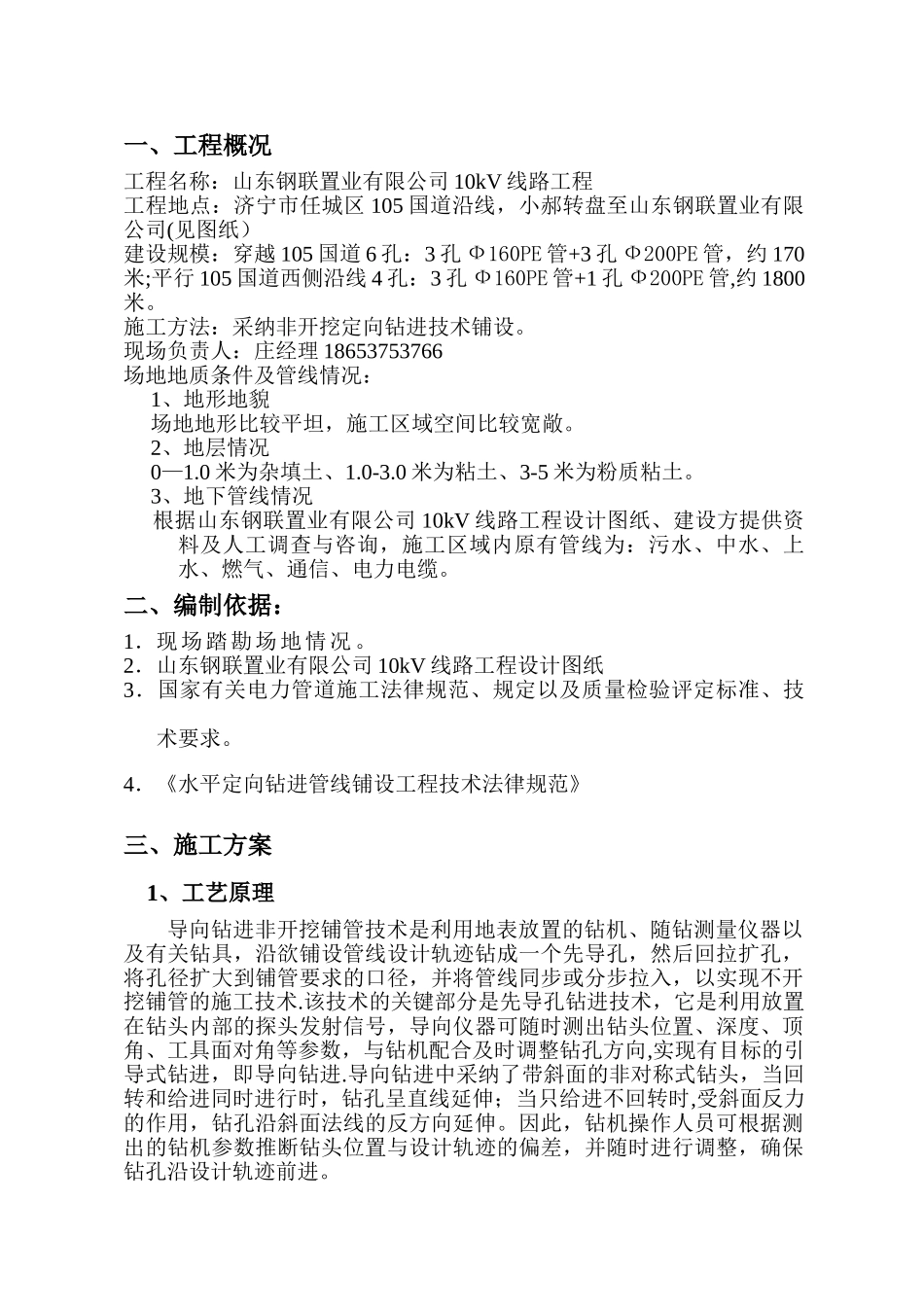

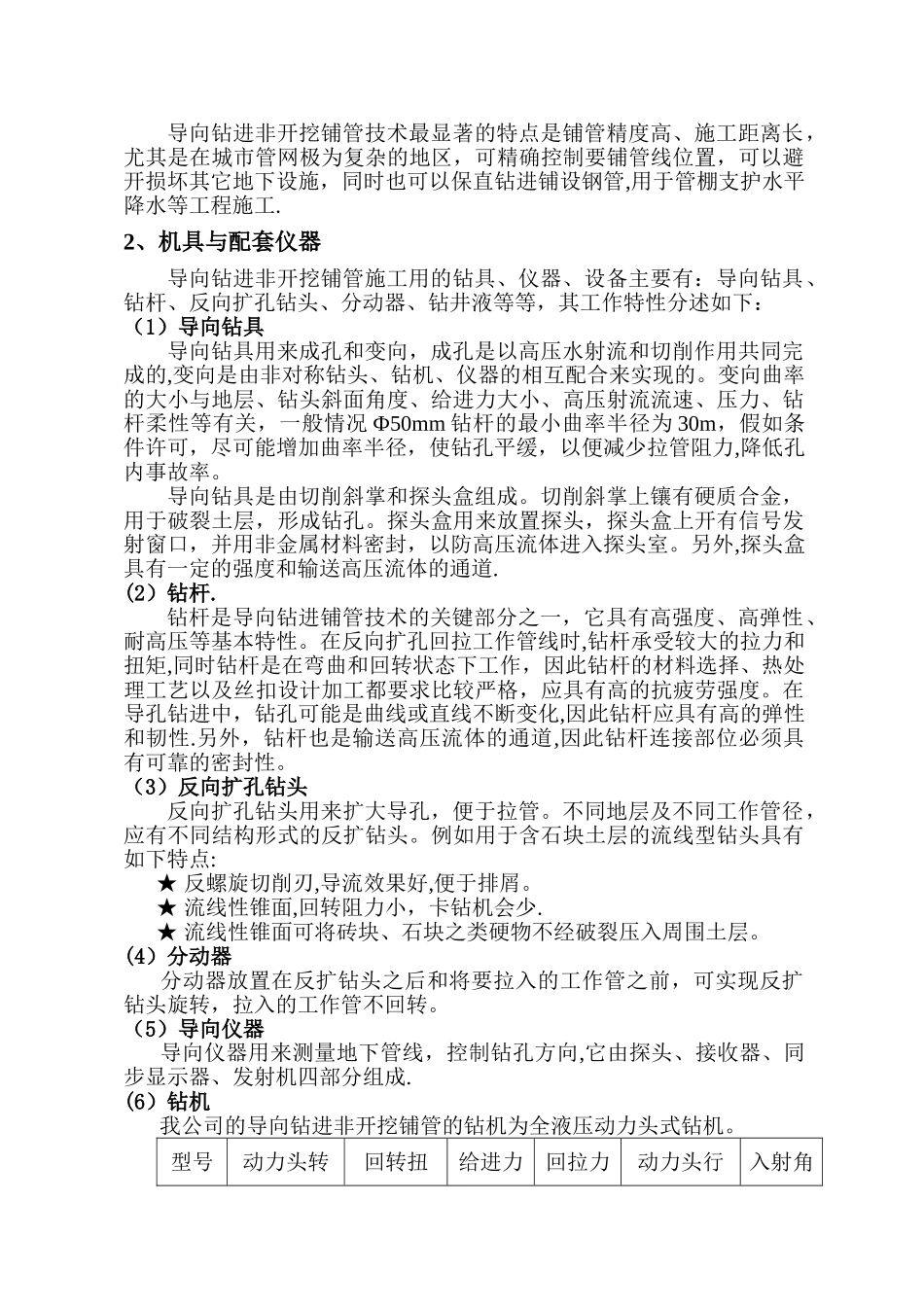

一、工程概况工程名称：山东钢联置业有限公司 10kV 线路工程工程地点：济宁市任城区 105 国道沿线，小郝转盘至山东钢联置业有限公司(见图纸）建设规模：穿越 105 国道 6 孔：3 孔 Ф160PE 管+3 孔 Ф200PE 管，约 170米;平行 105 国道西侧沿线 4 孔：3 孔 Ф160PE 管+1 孔 Ф200PE 管,约 1800米。施工方法：采纳非开挖定向钻进技术铺设。现场负责人：庄经理 18653753766场地地质条件及管线情况： 1、地形地貌 场地地形比较平坦，施工区域空间比较宽敞。 2、地层情况 0—1.0 米为杂填土、1.0-3.0 米为粘土、3-5 米为粉质粘土。 3、地下管线情况 根据山东钢联置业有限公司 10kV 线路工程设计图纸、建设方提供资料及人工调查与咨询，施工区域内原有管线为：污水、中水、上水、燃气、通信、电力电缆。二、编制依据：1．现场踏勘场地情况。2．山东钢联置业有限公司 10kV 线路工程设计图纸3．国家有关电力管道施工法律规范、规定以及质量检验评定标准、技术要求。4．《水平定向钻进管线铺设工程技术法律规范》三、施工方案 1、工艺原理导向钻进非开挖铺管技术是利用地表放置的钻机、随钻测量仪器以及有关钻具，沿欲铺设管线设计轨迹钻成一个先导孔，然后回拉扩孔，将孔径扩大到铺管要求的口径，并将管线同步或分步拉入，以实现不开挖铺管的施工技术.该技术的关键部分是先导孔钻进技术，它是利用放置在钻头内部的探头发射信号，导向仪器可随时测出钻头位置、深度、顶角、工具面对角等参数，与钻机配合及时调整钻孔方向,实现有目标的引导式钻进，即导向钻进.导向钻进中采纳了带斜面的非对称式钻头，当回转和给进同时进行时，钻孔呈直线延伸；当只给进不回转时,受斜面反力的作用，钻孔沿斜面法线的反方向延伸。因此，钻机操作人员可根据测出的钻机参数推断钻头位置与设计轨迹的偏差，并随时进行调整，确保钻孔沿设计轨迹前进。导向钻进非开挖铺管技术最显著的特点是铺管精度高、施工距离长，尤其是在城市管网极为复杂的地区，可精确控制要铺管线位置，可以避开损坏其它地下设施，同时也可以保直钻进铺设钢管,用于管棚支护水平降水等工程施工.2、机具与配套仪器导向钻进非开挖铺管施工用的钻具、仪器、设备主要有：导向钻具、钻杆、反向扩孔钻头、分动器、钻井液等等，其工作特性分述如下：（1）导向钻具导向钻具用来成孔和变向，成孔是以高压水射流和切削作用共同完成的,变向是由非对称钻头、钻机、仪器的相互配合...
