电力监控系统接口技术要求

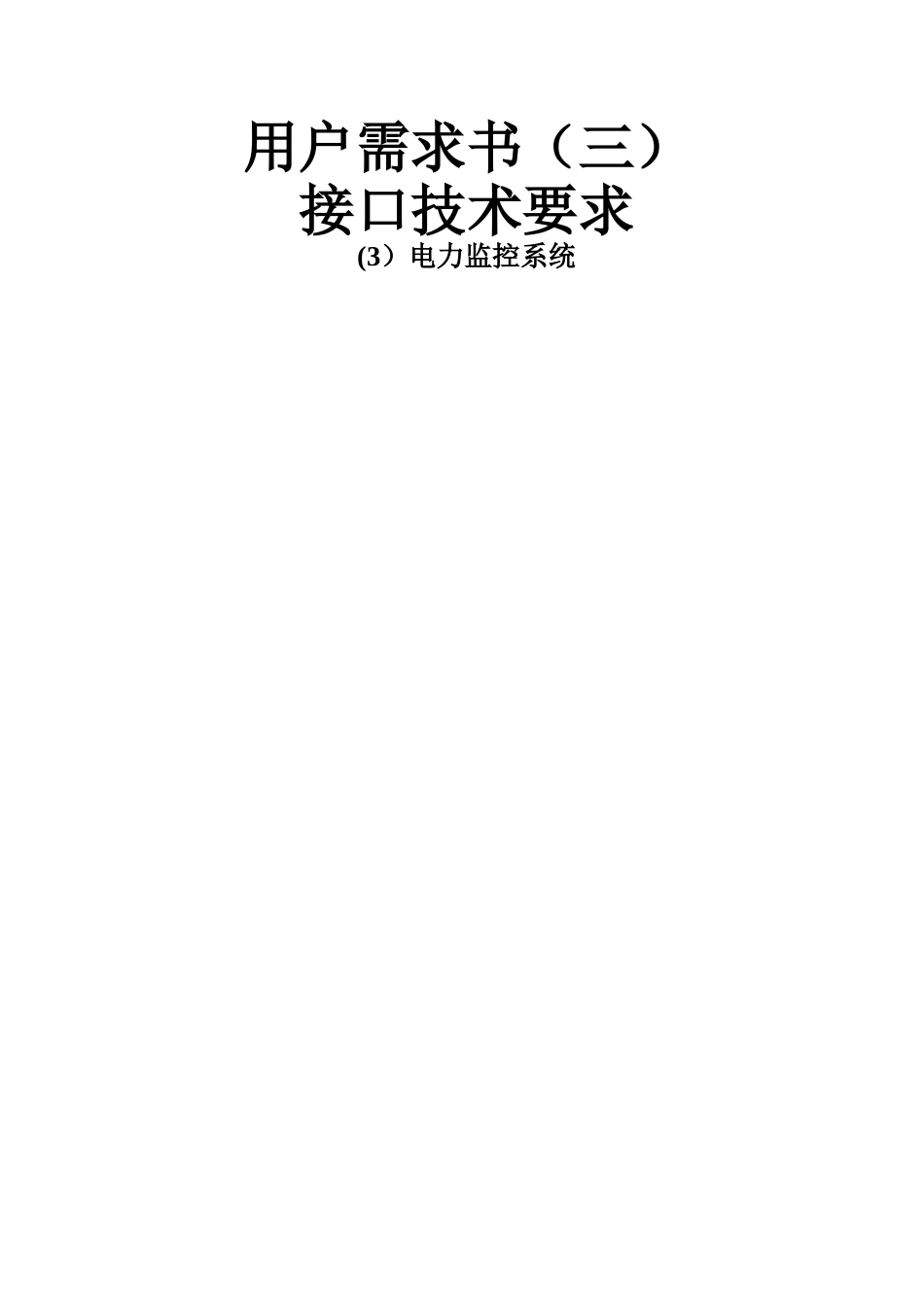

电力监控系统接口技术要求_第1页
1/6

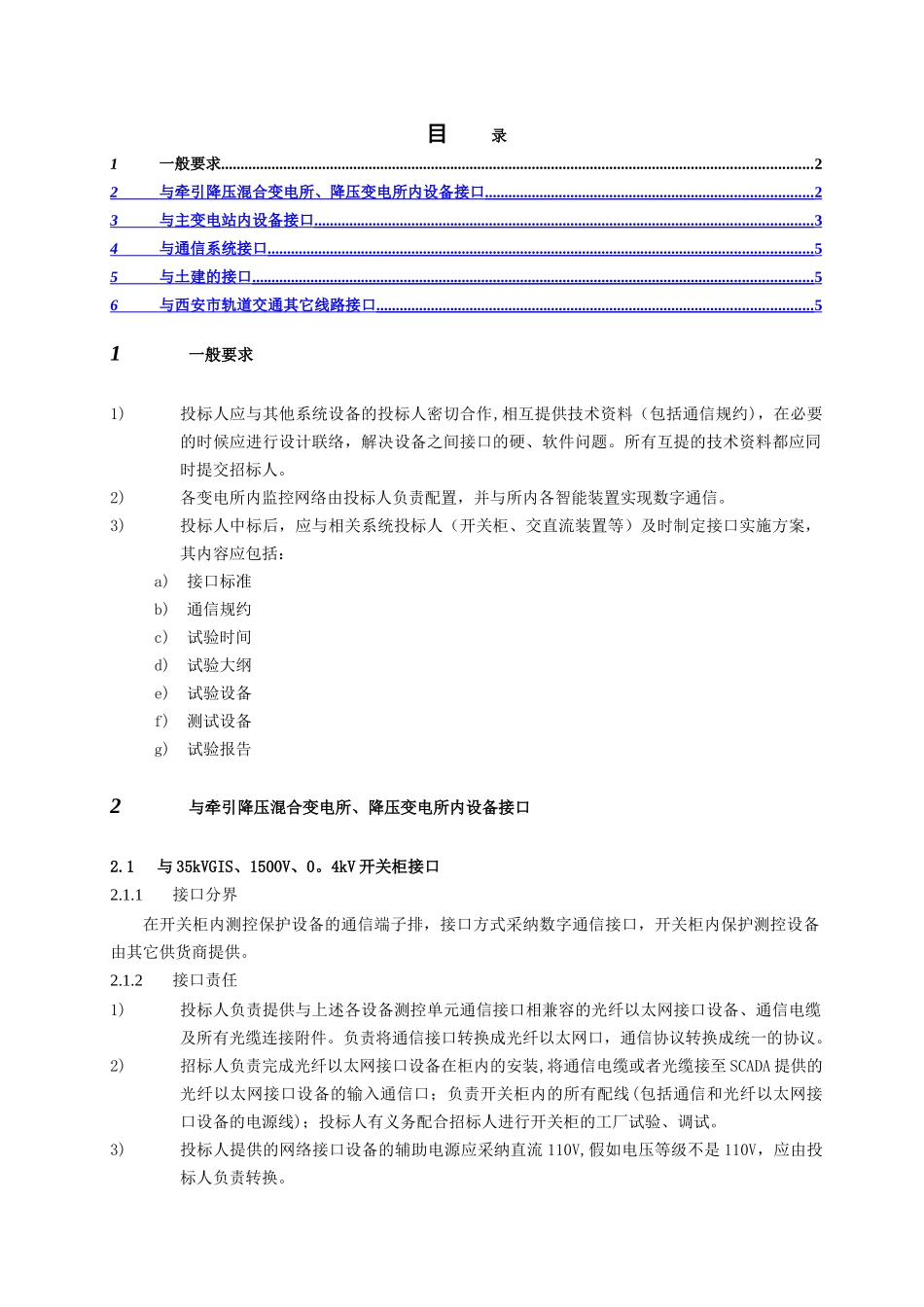

电力监控系统接口技术要求_第2页
2/6

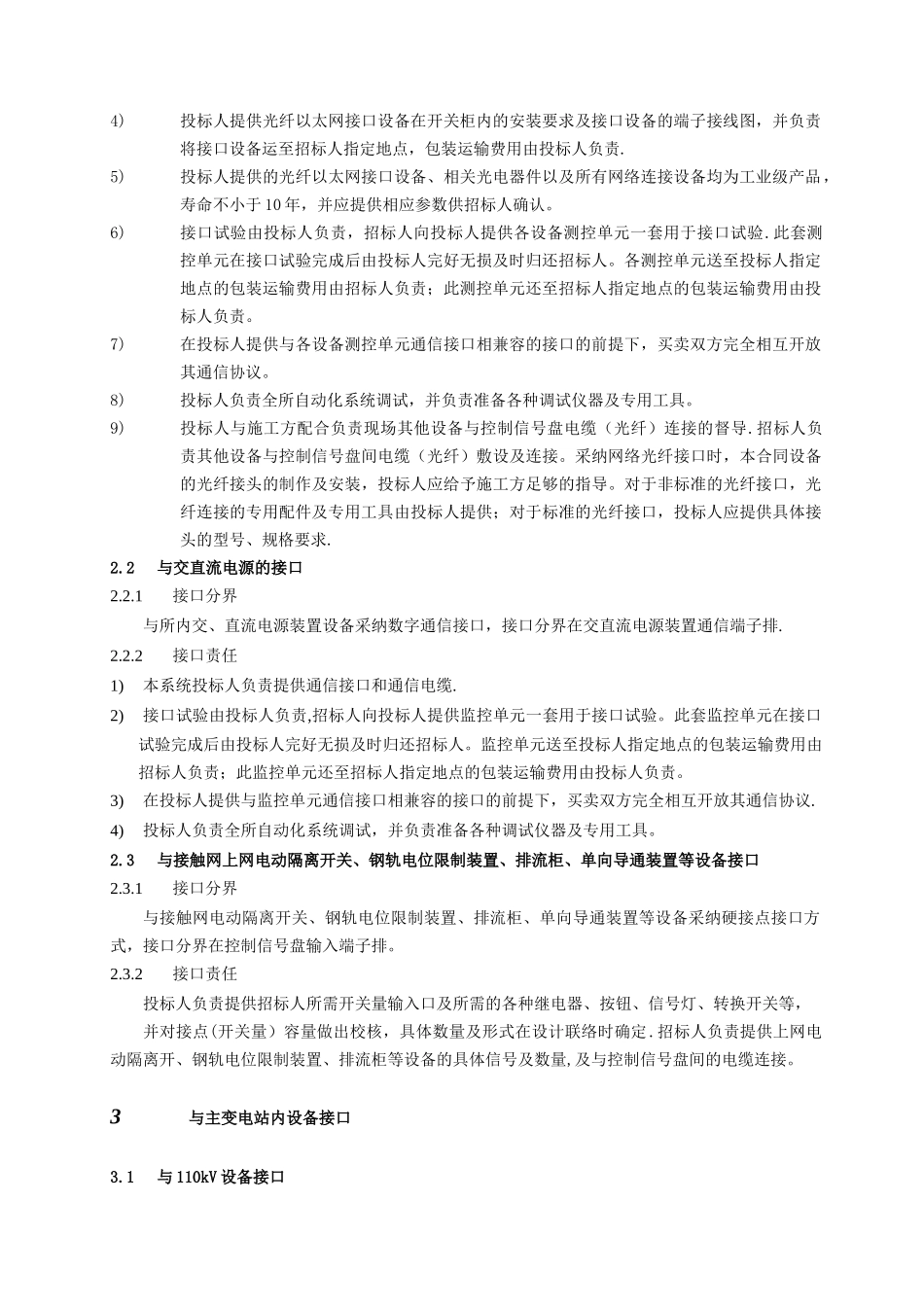

电力监控系统接口技术要求_第3页
3/6
用户需求书(三)接口技术要求(3)电力监控系统目 录1一般要求........................................................................................................................................................22 与牵引降压混合变电所、降压变电所内设备接口 .................................................................................... 2 3 与主变电站内设备接口 ................................................................................................................................ 3 4 与通信系统接口 ............................................................................................................................................ 5 5 与土建的接口 ................................................................................................................................................ 5 6 与西安市轨道交通其它线路接口 ................................................................................................................ 5 1一般要求1)投标人应与其他系统设备的投标人密切合作,相互提供技术资料(包括通信规约),在必要的时候应进行设计联络,解决设备之间接口的硬、软件问题。所有互提的技术资料都应同时提交招标人。2)各变电所内监控网络由投标人负责配置,并与所内各智能装置实现数字通信。3)投标人中标后,应与相关系统投标人(开关柜、交直流装置等)及时制定接口实施方案,其内容应包括:a)接口标准b)通信规约c)试验时间d)试验大纲e)试验设备f)测试设备g)试验报告2与牵引降压混合变电所、降压变电所内设备接口2.1与 35kVGIS、1500V、0。4kV 开关柜接口2.1.1接口分界在开关柜内测控保护设备的通信端子排,接口方式采纳数字通信接口,开关柜内保护测控设备由其它供货商提供。2.1.2接口责任1)投标人负责提供与上述各设备测控单元通信接口相兼容的光纤以太网接口设备、通信电缆及所有光缆连接附件。负责将通信接口转换成光纤以太网口,通信协议转换成统一的协议。2)招标人负责完成光纤以太网接口设备在柜内的安装,将通信电缆或者光缆接至 SCADA 提供的光纤以太网接口设备的输入通信口;负责开关柜内的所有配线(包括通信和光纤以太网接口设备的电源线);投标人有义务配合招标人进行开关柜的工厂试验、调试...
