电力系统分析实训报告

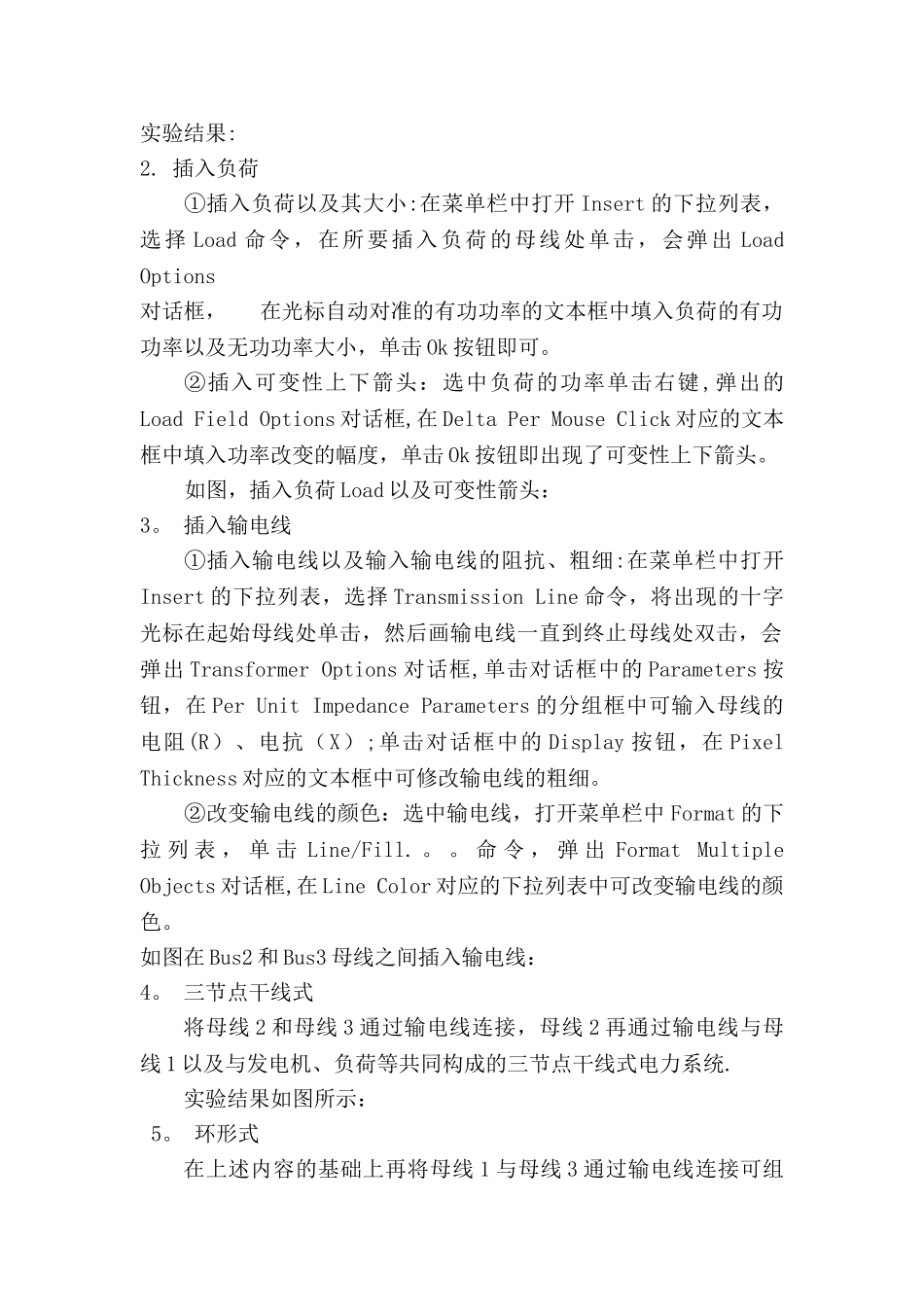

《电力系统分析实训》实验报告基于 PWD 的电力系统建模 系部 : 自动化系 专业：电气工程及其自动化 学号： 155033132 姓名：郭朝正 日期： 2024.9 。 20 基于 PWD 的电力系统建模一、 实验目的熟练掌握基于 PWD 的电力系统建模的运用环境及操作方法,对其中的元器件做到基本认识和掌握各种元器件的插入及调试方法，并可以对电路图形作出分析。二、实验内容及结果1. 插入母线①插入母线及改变母线名称、粗细等:在菜单栏中打开 Insert的下拉列表，选择 Bus 命令,将出现的十字光标在编辑界面中所要插入母线的位置单击，会弹出 Bus Option 对话框，在对话框中可看到 Bus Number, Bus Name Nominal Voltage,在其对应的文本框中即可填写母线的标号、名称和输出电压.在对话框中单击 Display 按钮,在 Orientation,shape 分组框中可修改母线的方向、形状;在size,width 对应的文本框中可修改母线的粗细.②插入母线的电压等级：在菜单栏中打开 Insert 的下拉列表，选择Field 选 项 卡 中 的 Bus Field 命 令 ， 弹 出 Bus Field Options 对话框,在 Type of Field 分组框中系统会默认选中 Bus Voltage 选项，单击 Ok 按钮即可。实验结果:2. 插入负荷①插入负荷以及其大小:在菜单栏中打开 Insert 的下拉列表，选择 Load 命令，在所要插入负荷的母线处单击，会弹出 Load Options对话框， 在光标自动对准的有功功率的文本框中填入负荷的有功功率以及无功功率大小，单击 Ok 按钮即可。②插入可变性上下箭头：选中负荷的功率单击右键 ,弹出的Load Field Options 对话框,在 Delta Per Mouse Click 对应的文本框中填入功率改变的幅度，单击 Ok 按钮即出现了可变性上下箭头。如图，插入负荷 Load 以及可变性箭头：3。 插入输电线①插入输电线以及输入输电线的阻抗、粗细:在菜单栏中打开Insert 的下拉列表，选择 Transmission Line 命令，将出现的十字光标在起始母线处单击，然后画输电线一直到终止母线处双击，会弹出 Transformer Options 对话框,单击对话框中的 Parameters 按钮，在 Per Unit Impedance Parameters 的分组框中可输入母线的电阻(R）、电抗（X）;单击对话框中的 Display 按钮，在 Pixel Thickness 对应的文本框中可修改输电线的粗细。②改变输电线的颜色：选中输电线，打开菜单栏中 Format 的下拉 列 表 ， 单 击 Line/Fill. 。 ...
