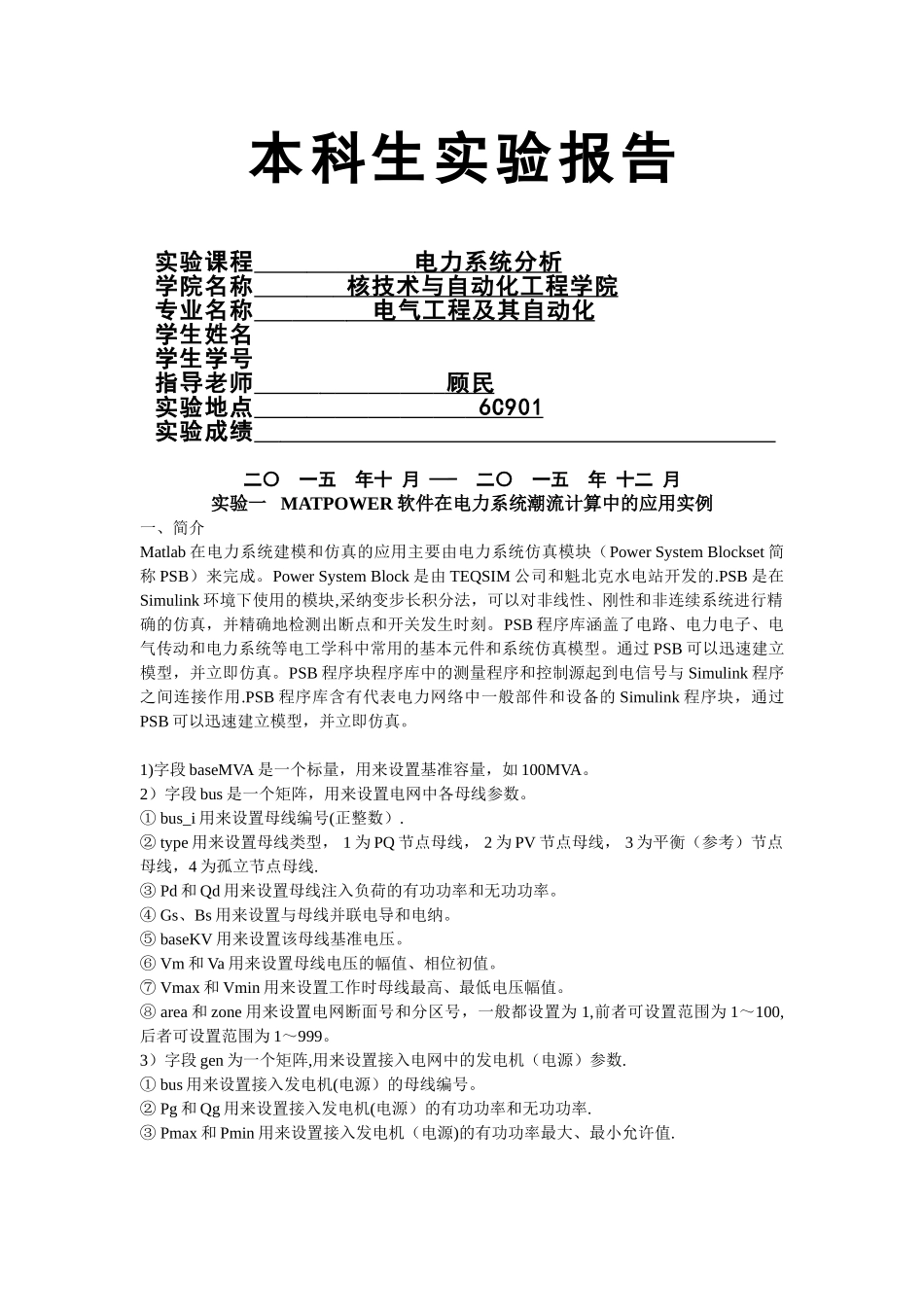

电力系统分析实验报告

本科生实验报告实验课程 电力系统分析 学院名称 核技术与自动化工程学院 专业名称 电气工程及其自动化 学生姓名 学生学号 指导老师 顾民 实验地点 6C901 实验成绩 二〇 一五 年十 月 —- 二〇 一五 年 十二 月实验一 MATPOWER 软件在电力系统潮流计算中的应用实例一、简介Matlab 在电力系统建模和仿真的应用主要由电力系统仿真模块（Power System Blockset 简称 PSB）来完成。Power System Block 是由 TEQSIM 公司和魁北克水电站开发的.PSB 是在Simulink 环境下使用的模块,采纳变步长积分法，可以对非线性、刚性和非连续系统进行精确的仿真，并精确地检测出断点和开关发生时刻。PSB 程序库涵盖了电路、电力电子、电气传动和电力系统等电工学科中常用的基本元件和系统仿真模型。通过 PSB 可以迅速建立模型，并立即仿真。PSB 程序块程序库中的测量程序和控制源起到电信号与 Simulink 程序之间连接作用.PSB 程序库含有代表电力网络中一般部件和设备的 Simulink 程序块，通过PSB 可以迅速建立模型，并立即仿真。 1)字段 baseMVA 是一个标量，用来设置基准容量，如 100MVA。2）字段 bus 是一个矩阵，用来设置电网中各母线参数。① bus_i 用来设置母线编号(正整数）.② type 用来设置母线类型， 1 为 PQ 节点母线， 2 为 PV 节点母线， 3 为平衡（参考）节点母线，4 为孤立节点母线.③ Pd 和 Qd 用来设置母线注入负荷的有功功率和无功功率。④ Gs、Bs 用来设置与母线并联电导和电纳。⑤ baseKV 用来设置该母线基准电压。⑥ Vm 和 Va 用来设置母线电压的幅值、相位初值。⑦ Vmax 和 Vmin 用来设置工作时母线最高、最低电压幅值。⑧ area 和 zone 用来设置电网断面号和分区号，一般都设置为 1,前者可设置范围为 1～100,后者可设置范围为 1～999。3）字段 gen 为一个矩阵,用来设置接入电网中的发电机（电源）参数.① bus 用来设置接入发电机(电源）的母线编号。② Pg 和 Qg 用来设置接入发电机(电源）的有功功率和无功功率.③ Pmax 和 Pmin 用来设置接入发电机（电源)的有功功率最大、最小允许值.④ Qmax 和 Qmin 用来设置接入发电机（电源）的无功功率最大、最小允许值。⑤ Vg 用来设置接入发电机(电源）的工作电压。1.发电机模型2.变压器模型3.线路模型4。负荷模型5。母线模型二、电力系统模型 电力系统中输送和分配电能的部分称为电力网...
