电力系统分析期末考试试题

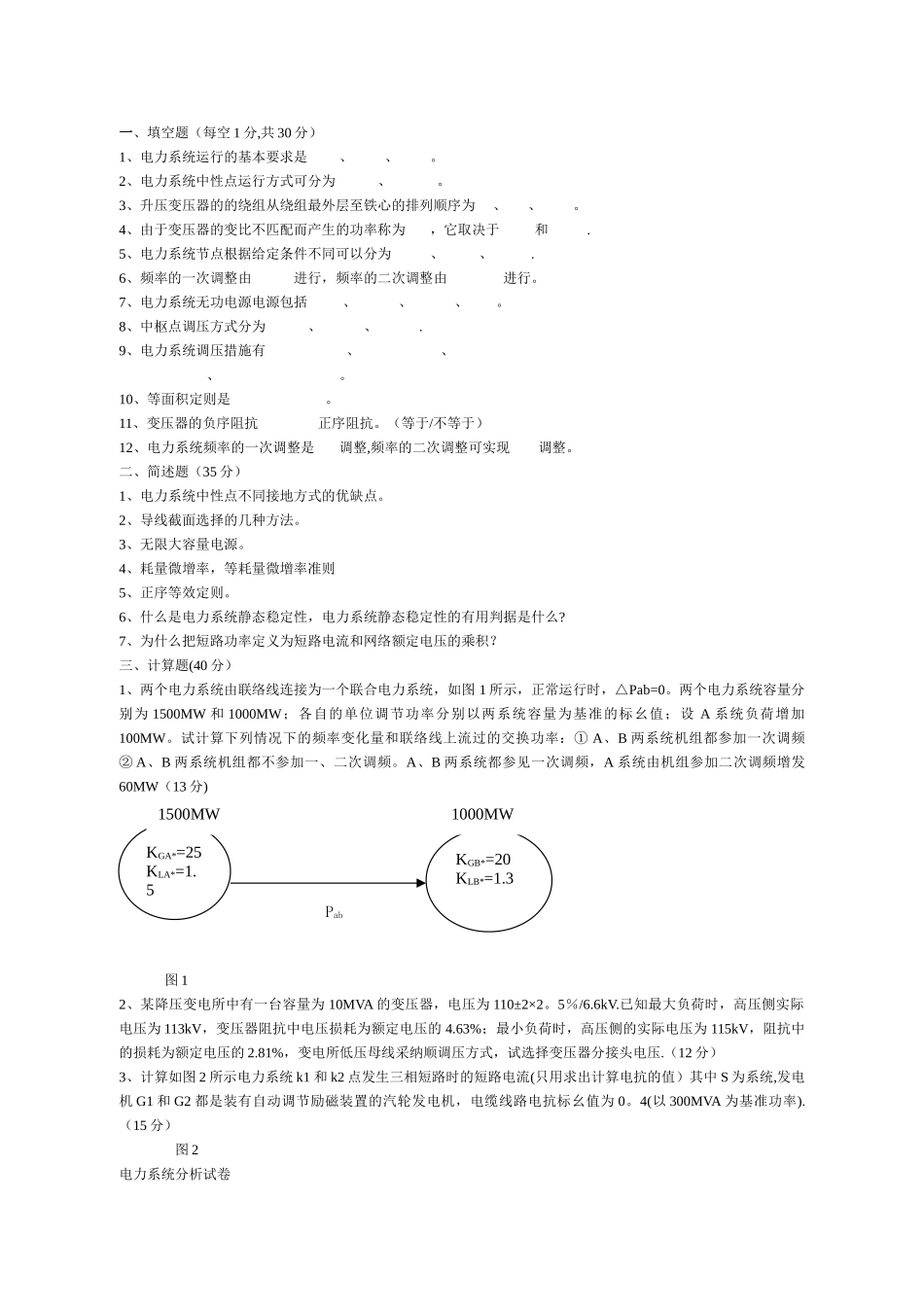

电力系统分析期末考试试题_第1页
1/4
电力系统分析期末考试试题_第2页
2/4
电力系统分析期末考试试题_第3页
3/4
一、填空题(每空 1 分,共 30 分)1、电力系统运行的基本要求是 、 、 。2、电力系统中性点运行方式可分为 、 。3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为 、 、 。4、由于变压器的变比不匹配而产生的功率称为 ,它取决于 和 .5、电力系统节点根据给定条件不同可以分为 、 、 .6、频率的一次调整由 进行,频率的二次调整由 进行。7、电力系统无功电源电源包括 、 、 、 。8、中枢点调压方式分为 、 、 .9、电力系统调压措施有 、 、 、 。10、等面积定则是 。11、变压器的负序阻抗 正序阻抗。(等于/不等于)12、电力系统频率的一次调整是 调整,频率的二次调整可实现 调整。二、简述题(35 分)1、电力系统中性点不同接地方式的优缺点。2、导线截面选择的几种方法。3、无限大容量电源。4、耗量微增率,等耗量微增率准则5、正序等效定则。6、什么是电力系统静态稳定性,电力系统静态稳定性的有用判据是什么?7、为什么把短路功率定义为短路电流和网络额定电压的乘积?三、计算题(40 分)1、两个电力系统由联络线连接为一个联合电力系统,如图 1 所示,正常运行时,△Pab=0。两个电力系统容量分别为 1500MW 和 1000MW;各自的单位调节功率分别以两系统容量为基准的标幺值;设 A 系统负荷增加100MW。试计算下列情况下的频率变化量和联络线上流过的交换功率:① A、B 两系统机组都参加一次调频② A、B 两系统机组都不参加一、二次调频。A、B 两系统都参见一次调频,A 系统由机组参加二次调频增发60MW(13 分) 图 12、某降压变电所中有一台容量为 10MVA 的变压器,电压为 110±2×2。5%/6.6kV.已知最大负荷时,高压侧实际电压为 113kV,变压器阻抗中电压损耗为额定电压的 4.63%;最小负荷时,高压侧的实际电压为 115kV,阻抗中的损耗为额定电压的 2.81%,变电所低压母线采纳顺调压方式,试选择变压器分接头电压.(12 分)3、计算如图 2 所示电力系统 k1 和 k2 点发生三相短路时的短路电流(只用求出计算电抗的值)其中 S 为系统,发电机 G1 和 G2 都是装有自动调节励磁装置的汽轮发电机,电缆线路电抗标幺值为 0。4(以 300MVA 为基准功率).(15 分) 图 2电力系统分析试卷KGA*=25KLA*=1.5PabKGB*=20KLB*=1.31500MW1000MW一、填空题(每小题 1 分,共 10 分)1.依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、 、风力发电厂等。2.采纳分裂导...
