电力系统分析课后习题解答

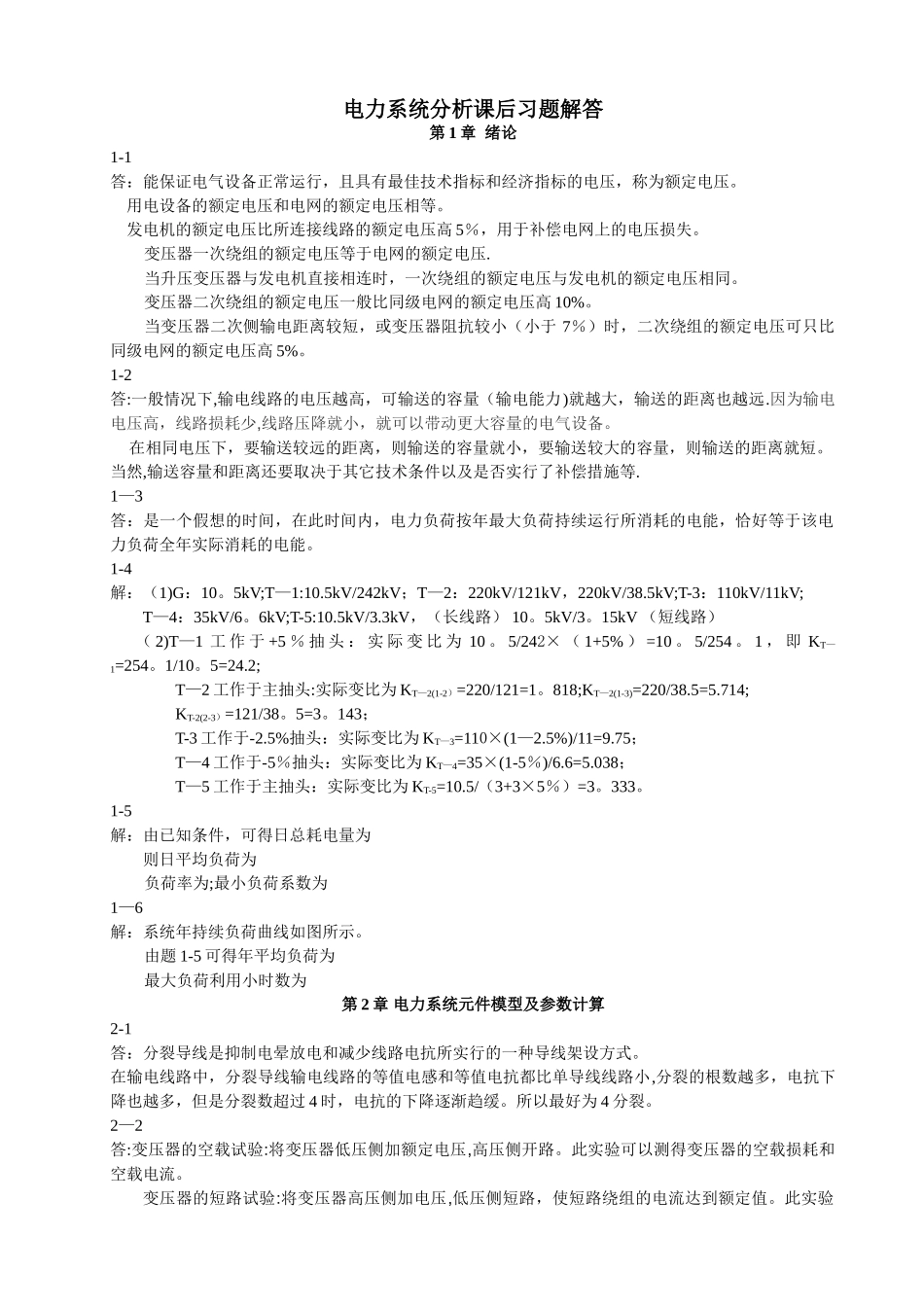

电力系统分析课后习题解答_第1页
1/8
电力系统分析课后习题解答_第2页
2/8
电力系统分析课后习题解答_第3页
3/8
电力系统分析课后习题解答第 1 章 绪论1-1 答:能保证电气设备正常运行,且具有最佳技术指标和经济指标的电压,称为额定电压。 用电设备的额定电压和电网的额定电压相等。 发电机的额定电压比所连接线路的额定电压高 5%,用于补偿电网上的电压损失。变压器一次绕组的额定电压等于电网的额定电压.当升压变压器与发电机直接相连时,一次绕组的额定电压与发电机的额定电压相同。 变压器二次绕组的额定电压一般比同级电网的额定电压高 10%。当变压器二次侧输电距离较短,或变压器阻抗较小(小于 7%)时,二次绕组的额定电压可只比同级电网的额定电压高 5%。 1-2 答:一般情况下,输电线路的电压越高,可输送的容量(输电能力)就越大,输送的距离也越远.因为输电电压高,线路损耗少,线路压降就小,就可以带动更大容量的电气设备。 在相同电压下,要输送较远的距离,则输送的容量就小,要输送较大的容量,则输送的距离就短。当然,输送容量和距离还要取决于其它技术条件以及是否实行了补偿措施等.1—3 答:是一个假想的时间,在此时间内,电力负荷按年最大负荷持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。1-4 解:(1)G:10。5kV;T—1:10.5kV/242kV;T—2:220kV/121kV,220kV/38.5kV;T-3:110kV/11kV; T—4:35kV/6。6kV;T-5:10.5kV/3.3kV,(长线路) 10。5kV/3。15kV (短线路) ( 2)T—1 工 作 于 +5 % 抽 头 : 实 际 变 比 为 10 。 5/242× ( 1+5% ) =10 。 5/254 。 1 , 即 KT—1=254。1/10。5=24.2;T—2 工作于主抽头:实际变比为 KT—2(1-2)=220/121=1。818;KT—2(1-3)=220/38.5=5.714;KT-2(2-3)=121/38。5=3。143;T-3 工作于-2.5%抽头:实际变比为 KT—3=110×(1—2.5%)/11=9.75;T—4 工作于-5%抽头:实际变比为 KT—4=35×(1-5%)/6.6=5.038;T—5 工作于主抽头:实际变比为 KT-5=10.5/(3+3×5%)=3。333。1-5解:由已知条件,可得日总耗电量为则日平均负荷为负荷率为;最小负荷系数为1—6 解:系统年持续负荷曲线如图所示。由题 1-5 可得年平均负荷为最大负荷利用小时数为 第 2 章 电力系统元件模型及参数计算2-1答:分裂导线是抑制电晕放电和减少线路电抗所实行的一种导线架设方式。在输电线路中,分裂导线输电线路的等值电感和等值电抗都比单导线线路小,分裂的根数越多,电抗下降也越多,但是分裂数超过 4 时,电抗的下降逐渐趋缓。所以最...
