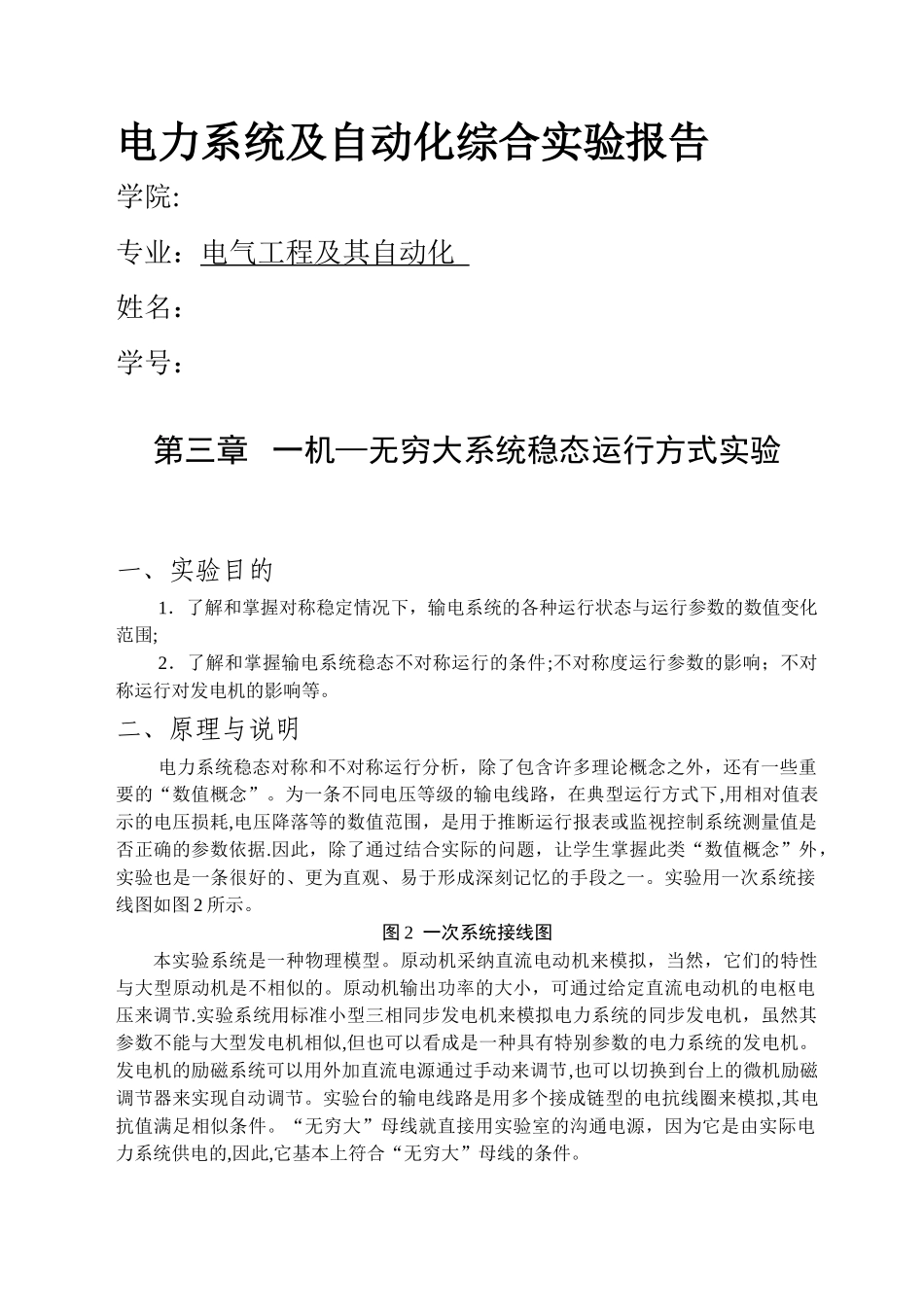

电力系统及自动化综合实验报告学院:专业：电气工程及其自动化 姓名：学号：第三章 一机—无穷大系统稳态运行方式实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化范围;2．了解和掌握输电系统稳态不对称运行的条件;不对称度运行参数的影响；不对称运行对发电机的影响等
二、原理与说明电力系统稳态对称和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”
为一条不同电压等级的输电线路，在典型运行方式下,用相对值表示的电压损耗,电压降落等的数值范围，是用于推断运行报表或监视控制系统测量值是否正确的参数依据
因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一
实验用一次系统接线图如图 2 所示
图 2 一次系统接线图本实验系统是一种物理模型
原动机采纳直流电动机来模拟，当然，它们的特性与大型原动机是不相似的
原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似,但也可以看成是一种具有特别参数的电力系统的发电机
发电机的励磁系统可以用外加直流电源通过手动来调节,也可以切换到台上的微机励磁调节器来实现自动调节
实验台的输电线路是用多个接成链型的电抗线圈来模拟,其电抗值满足相似条件
“无穷大”母线就直接用实验室的沟通电源，因为它是由实际电力系统供电的,因此,它基本上符合“无穷大”母线的条件

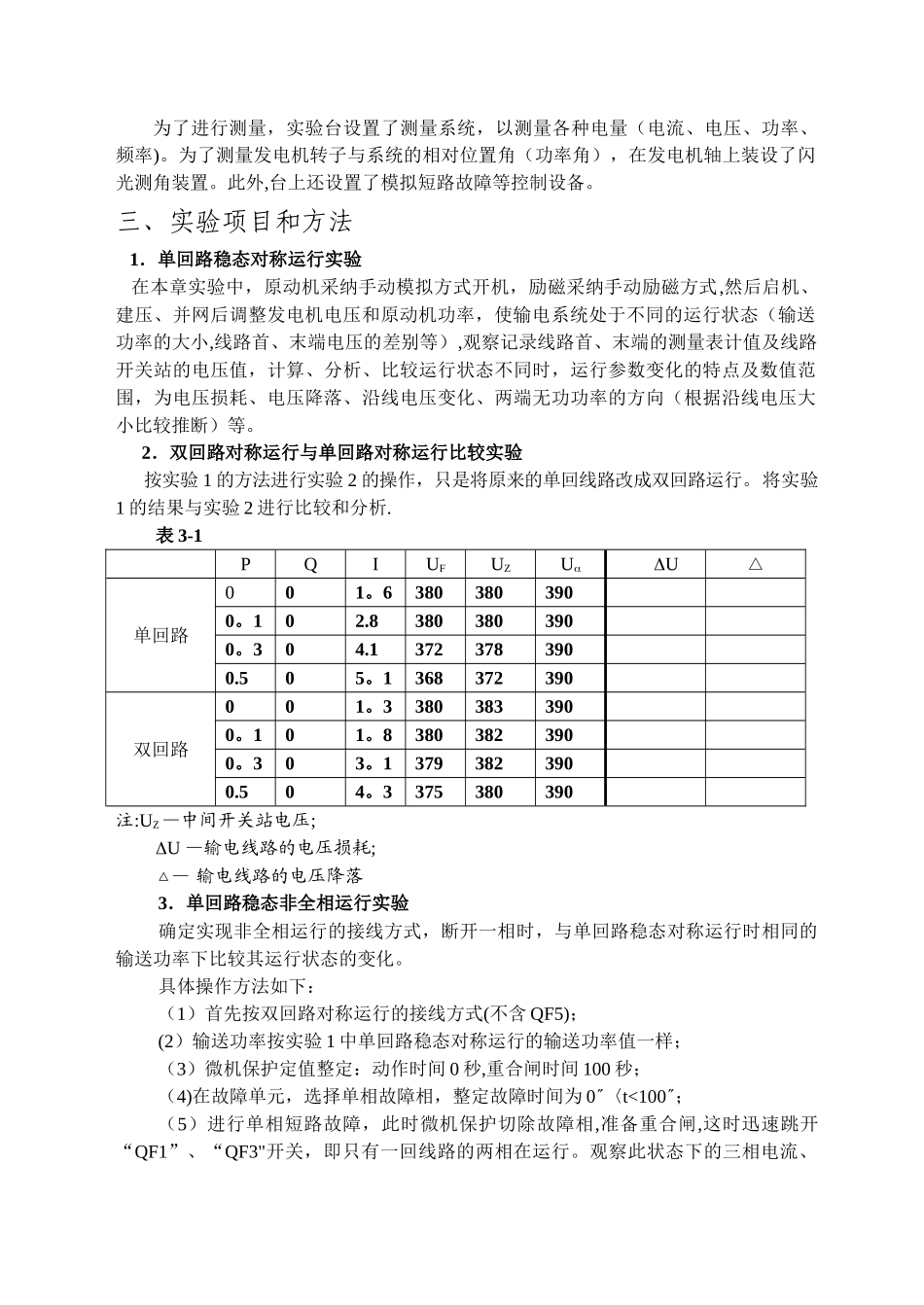

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率)
为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置
此外,台上还设置了模拟短路故障等控制设备
三、实验项目和方法 1．单回路稳态对称运行实验 在本章实验中，原动机采纳手动模拟方式开机，励磁采
